Aruba Instant On Switch使用Local Web安裝設定
2025-08-22 | ArubaAruba Instant On Switch可以使用Instant On Cloud設定或者是Local Web，本篇主要紀錄Local Web方式
目錄
- 1. 環境說明
- 2. 連接方式
- 3. 設定
1. 環境說明#
- 設備：Aruba Instant On 1930 24G Class4 PoE 4SFP/SFP+ 370W Switch JL684B
- 版本： 2.6.0
2. 連接方式#
- 電腦使用網路線連接Switch的任一Port
- 電腦設定為192.168.1.0/24任一個IP，但不要是192.168.1.1
- 使用瀏覽器連線http://192.168.1.1:8080
3. 設定#
3.1. 注意事項#
Info
部分設定修改後需要Apply才會在running config生效
Info
最後一定要save config才不會導致重開後設定遺失
3.2. 初始化設定#

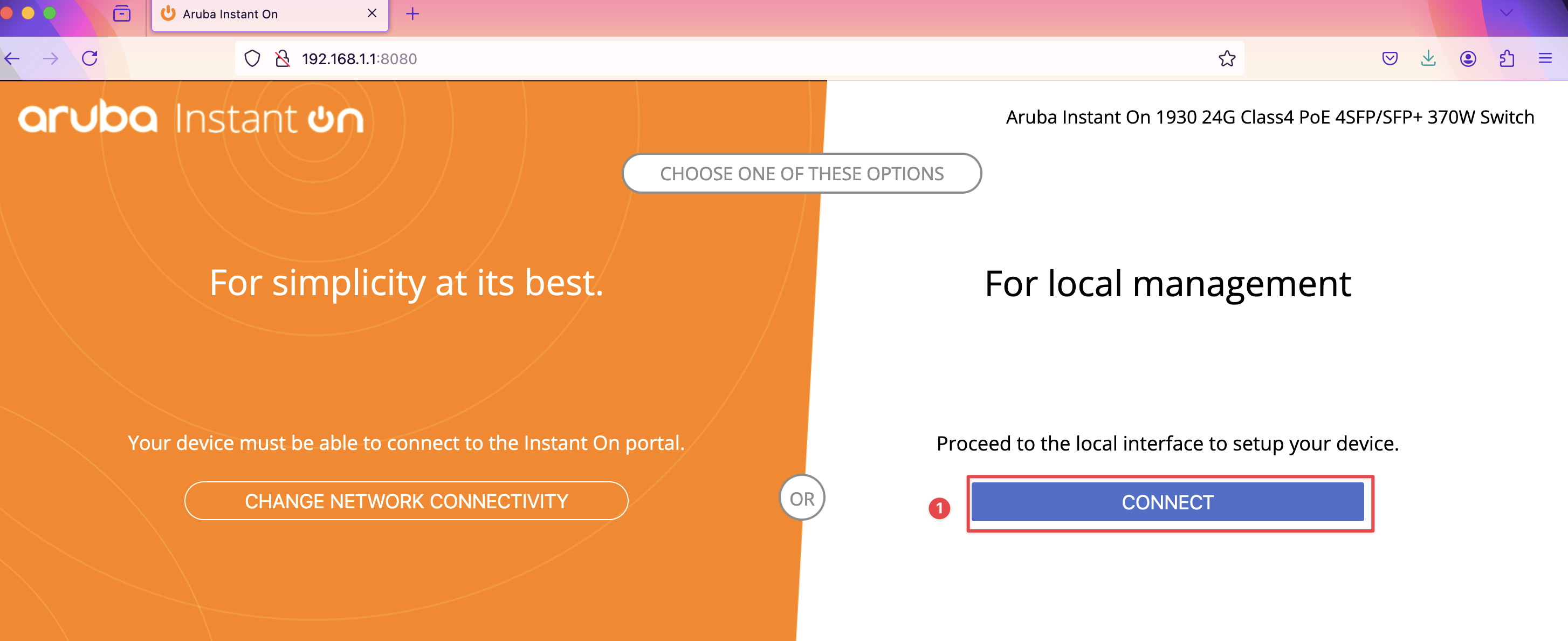

3.2.1. 選擇For Local management#

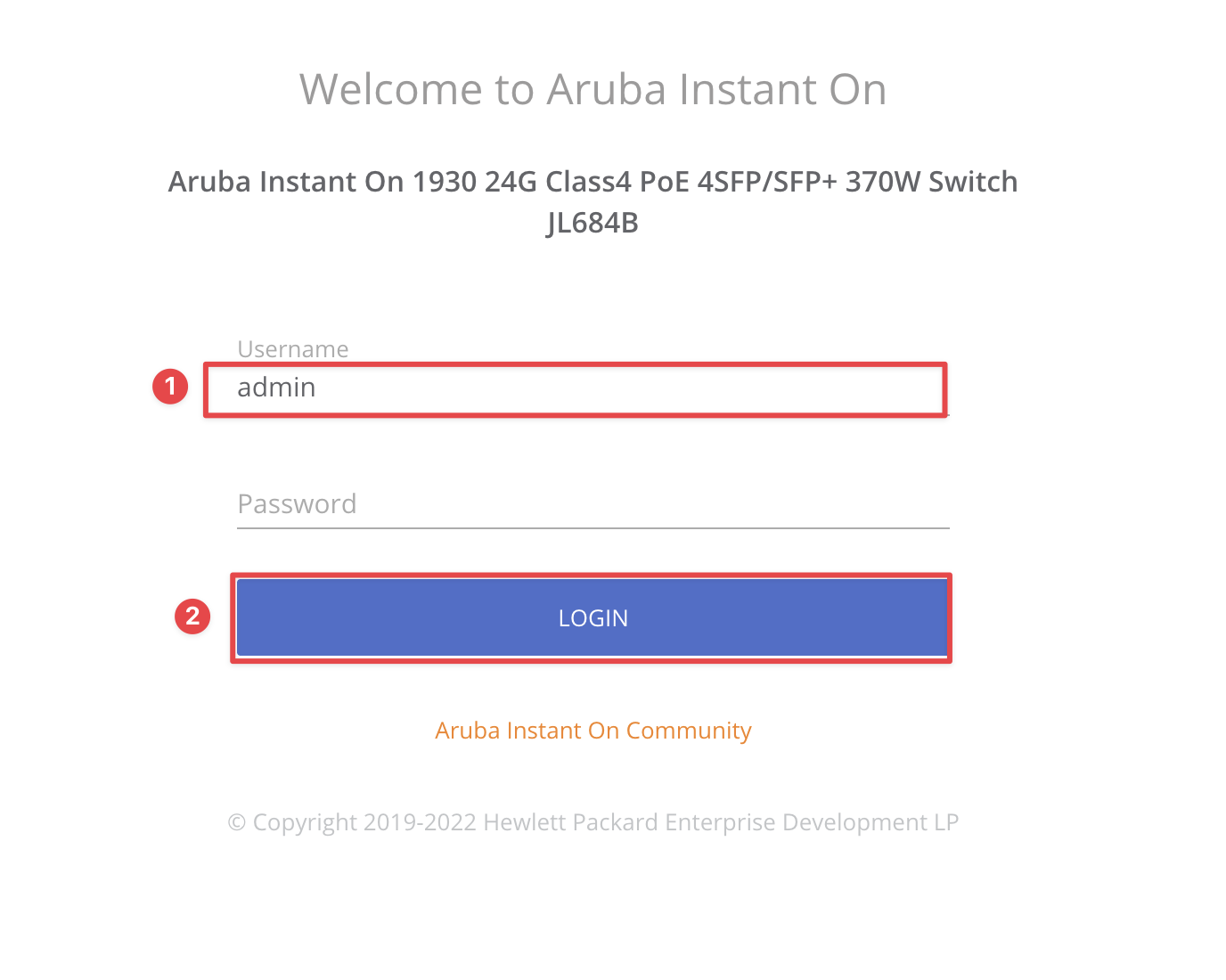

3.2.2. 登入系統#
| 編號 | 欄位名稱 | 欄位描述 |
|---|---|---|
| 1 | Username | 使用者帳號，預設為admin |

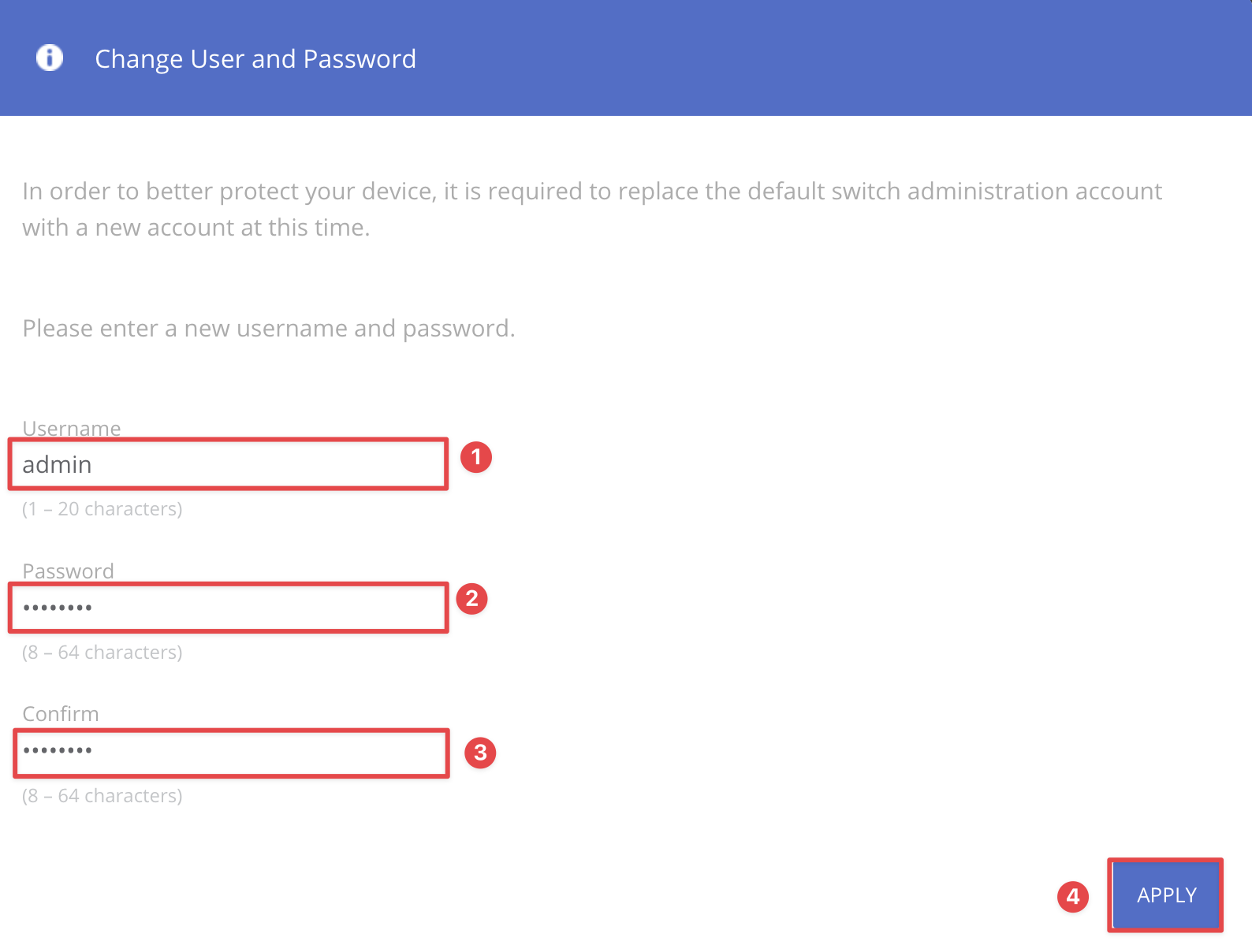

3.2.3. 建立帳號#
| 編號 | 欄位名稱 | 欄位描述 |
|---|---|---|
| 1 | Username | 使用者帳號，可自定義也可輸入預設值admin |
| 2 | Password | 使用者密碼 |
| 3 | Confirm | 使用者密碼確認 |

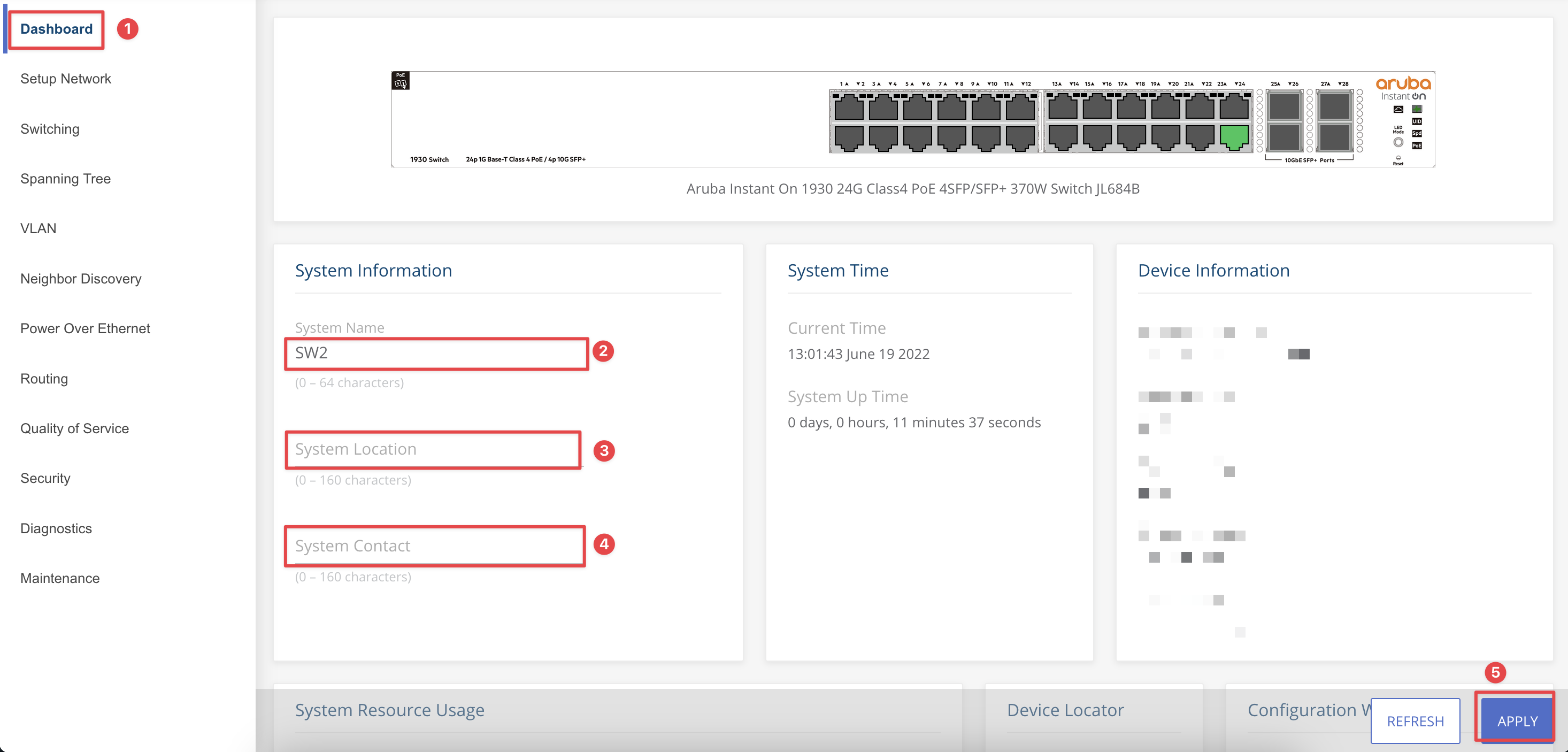

3.3. 設備資訊設定#
| 編號 | 欄位名稱 | 欄位描述 |
|---|---|---|
| 2 | System Name | 設備名稱 |
| 3 | System Location | 設備位置(optional) |
| 4 | System Contact | 設備保管人(optional) |
3.4. 時間設定#
可選擇手動設定時間或SNTP同步時間

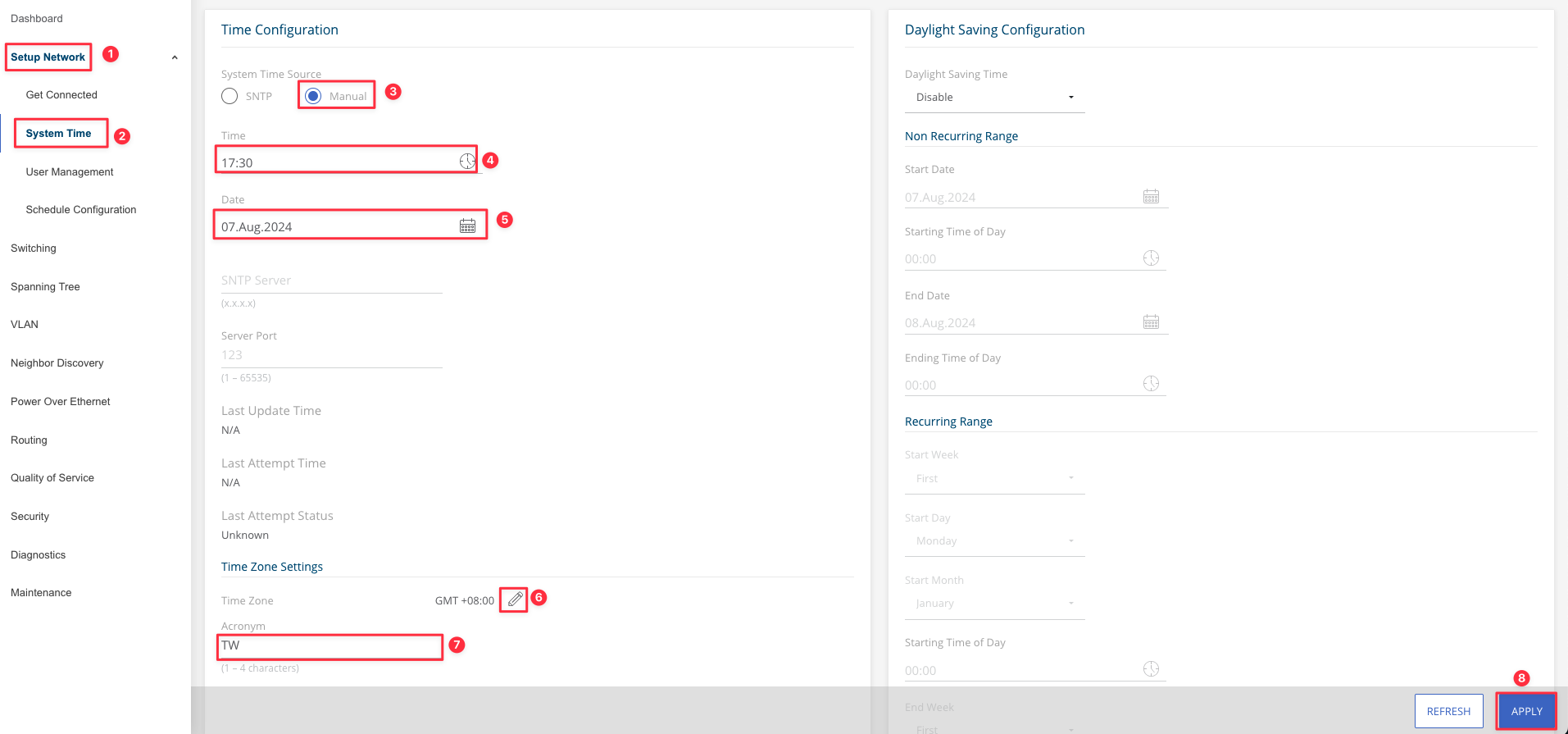

3.4.1. 手動設定時間#
| 編號 | 欄位名稱 | 欄位描述 |
|---|---|---|
| 4 | Time | 時間 |
| 5 | Date | 日期 |
| 6 | Time Zone | 時區 |
| 7 | Acronym | 時區縮寫，可自定義 |

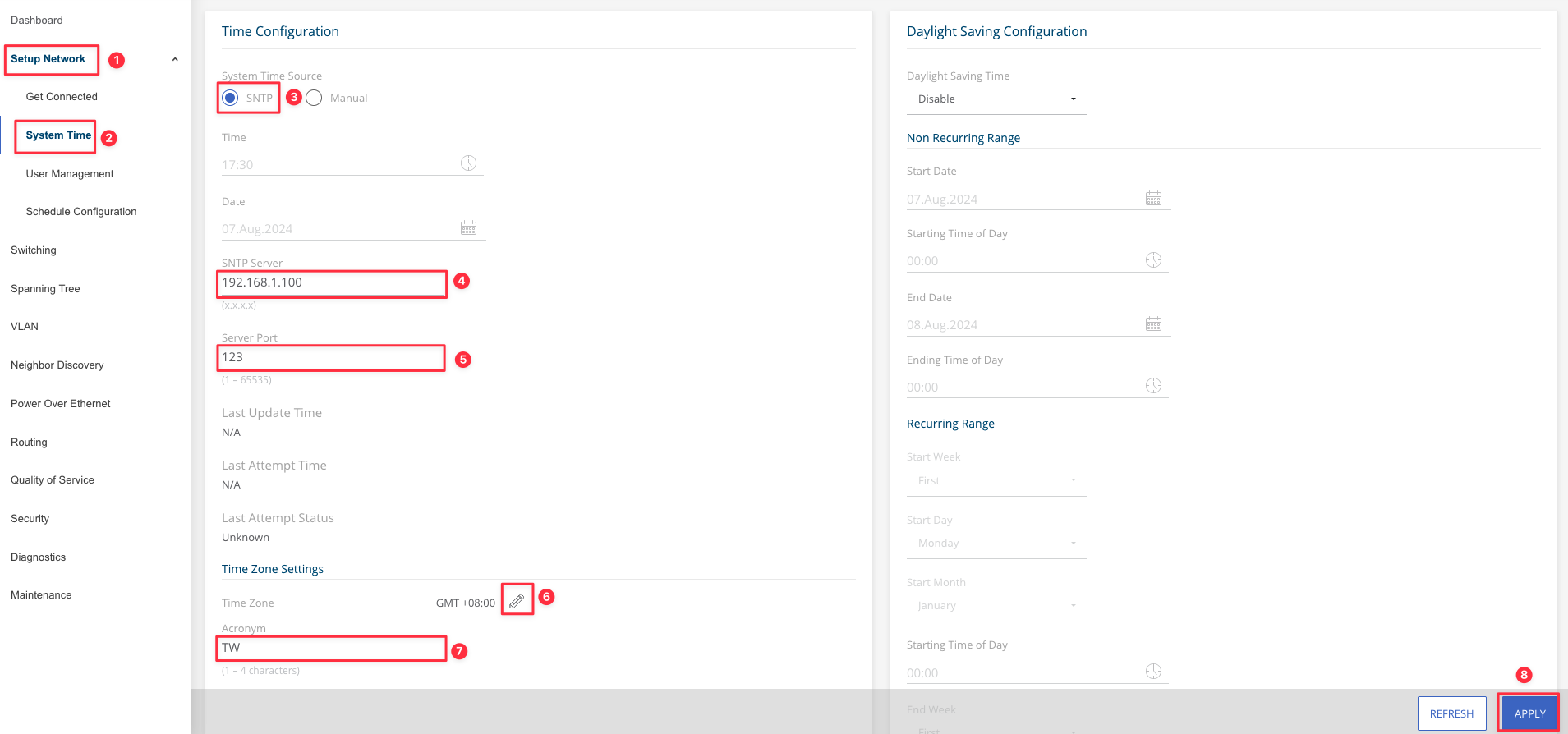

3.4.2. SNTP同步時間#
| 編號 | 欄位名稱 | 欄位描述 |
|---|---|---|
| 4 | SNTP Server | SNTP Server IP位址 |
| 5 | Server Port | SNTP Server Port |
| 6 | Time Zone | 時區 |
| 7 | Acronym | 時區縮寫，可自定義 |
3.5. VLAN設定#

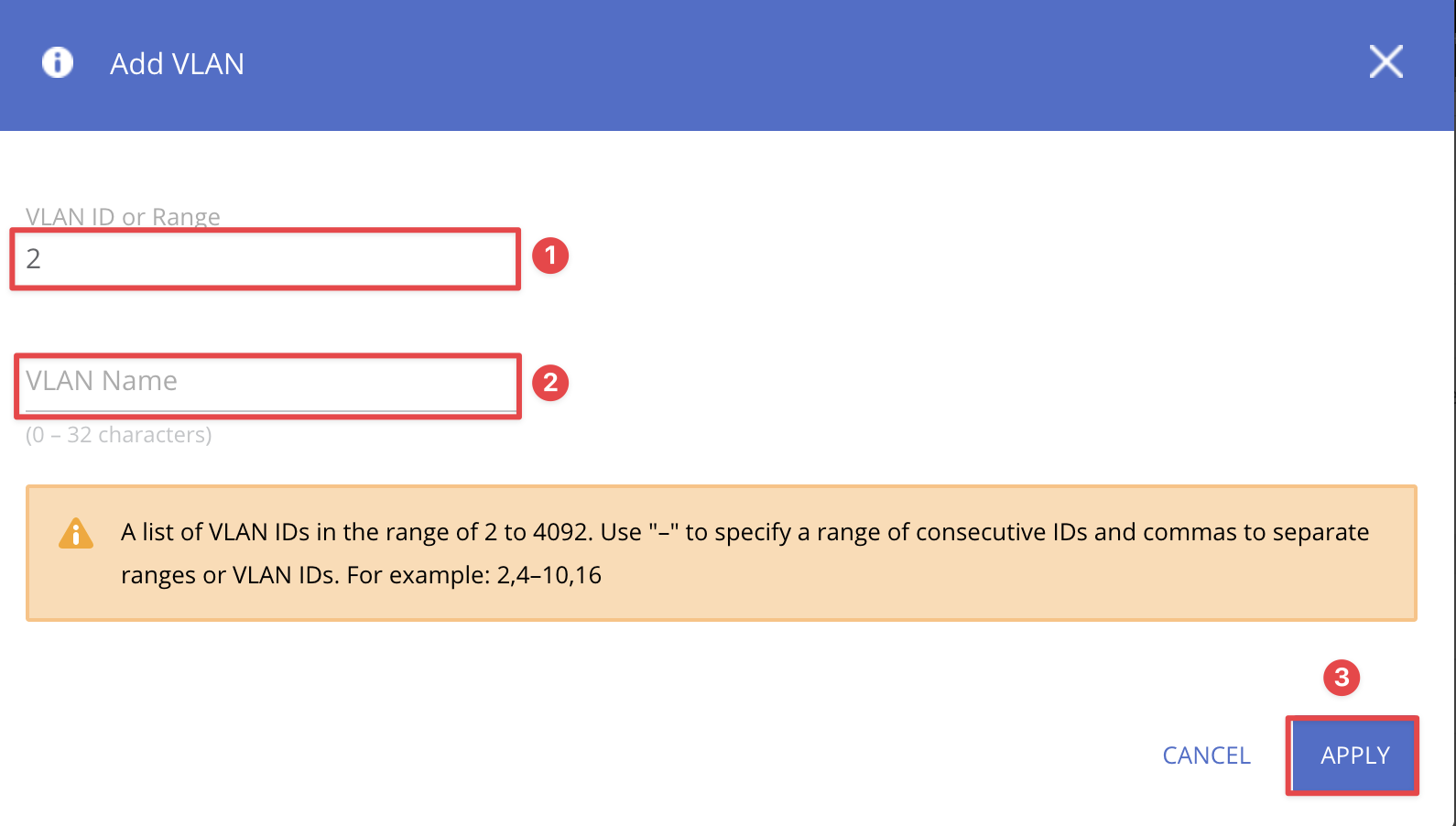

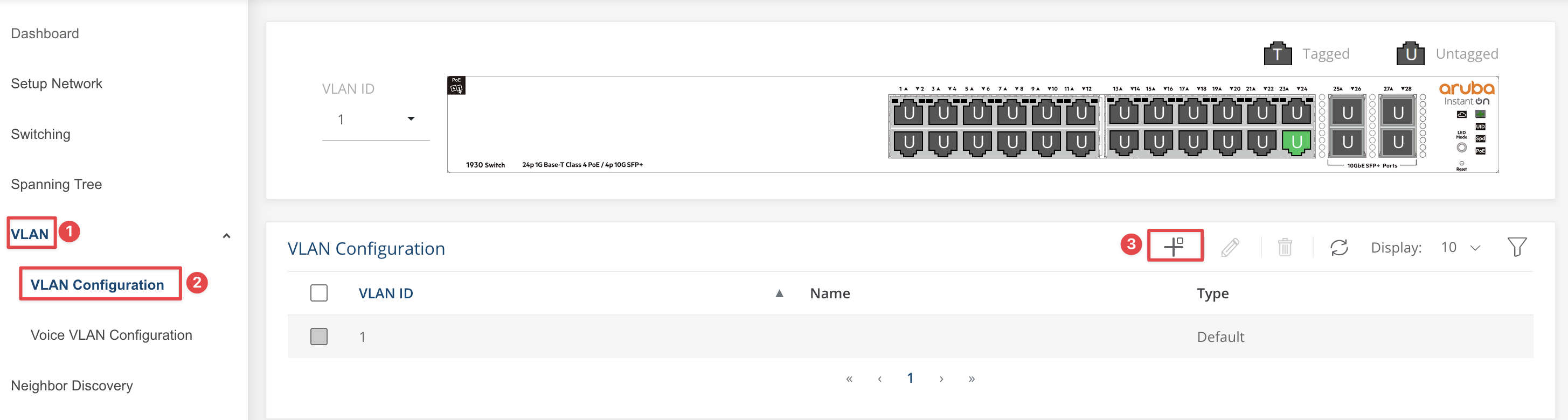

3.5.1. 新增VLAN#
| 編號 | 欄位名稱 | 欄位描述 |
|---|---|---|
| 1 | VLAN ID | VLAN ID |
| 2 | VLAN Name | VLAN名稱(optional) |

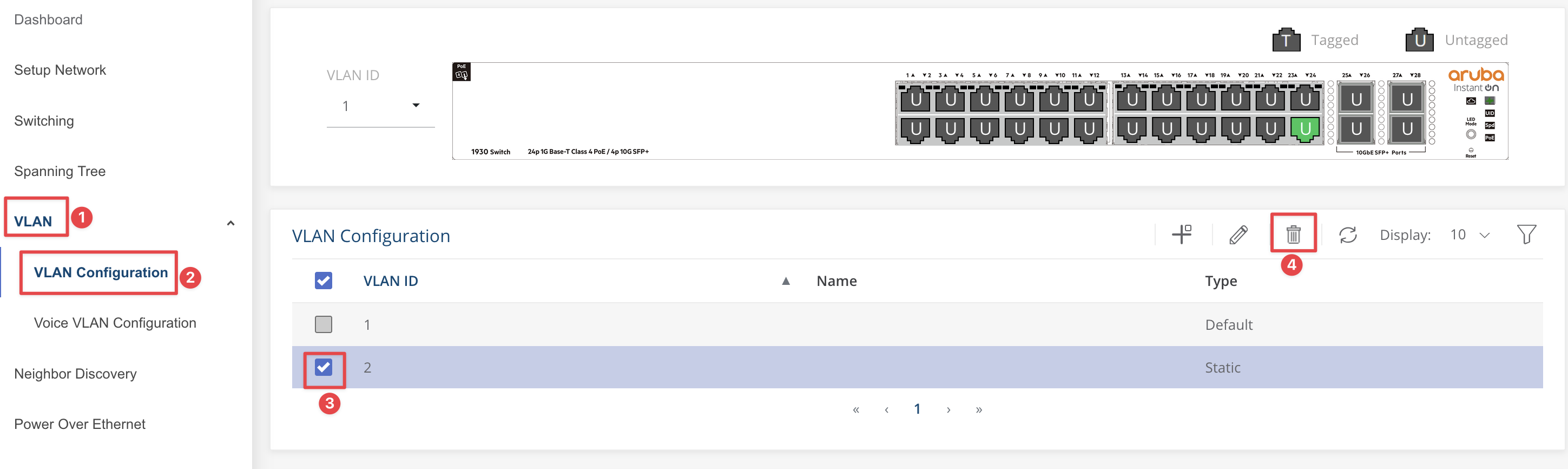

3.5.2. 刪除VLAN#

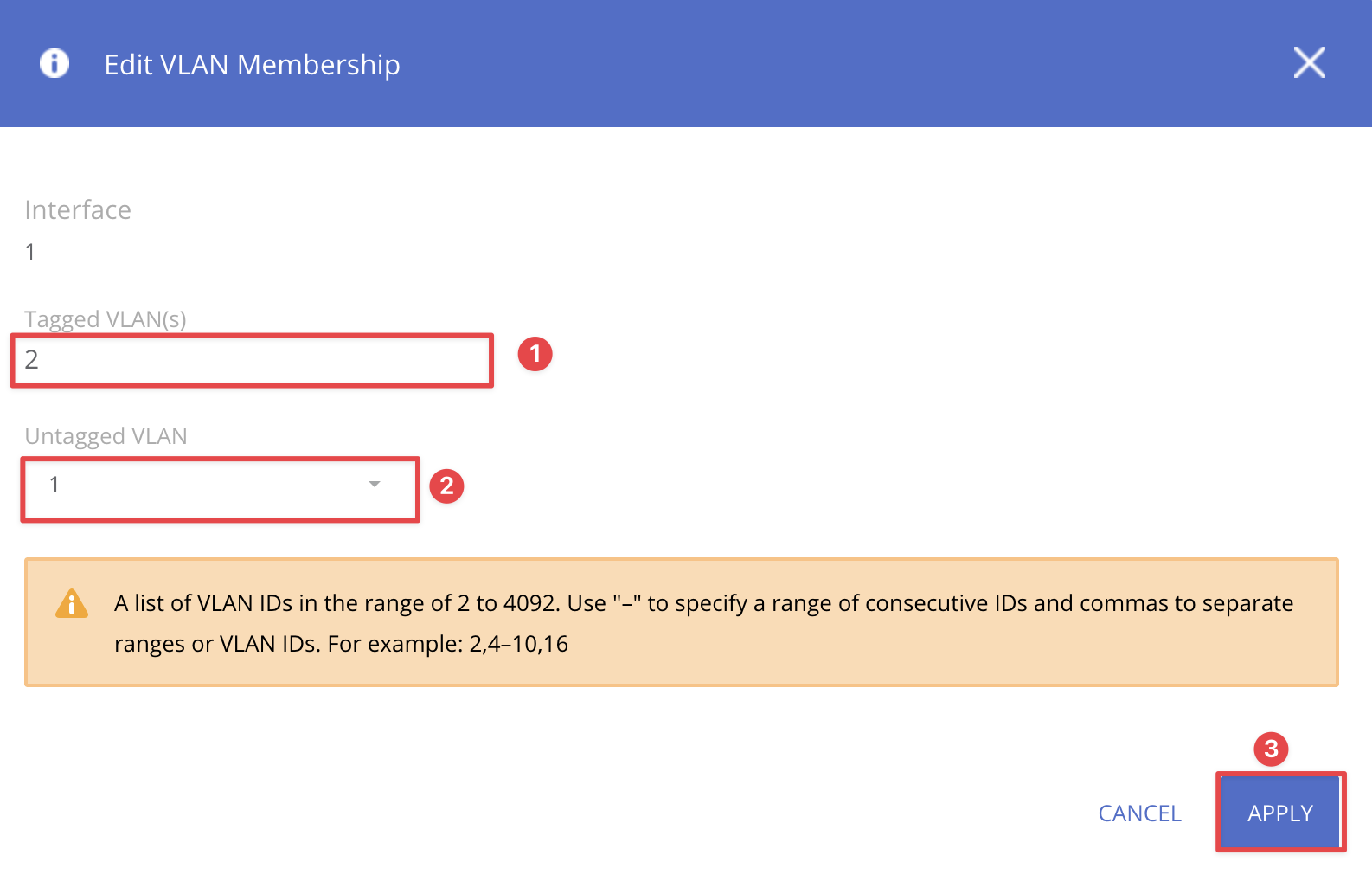

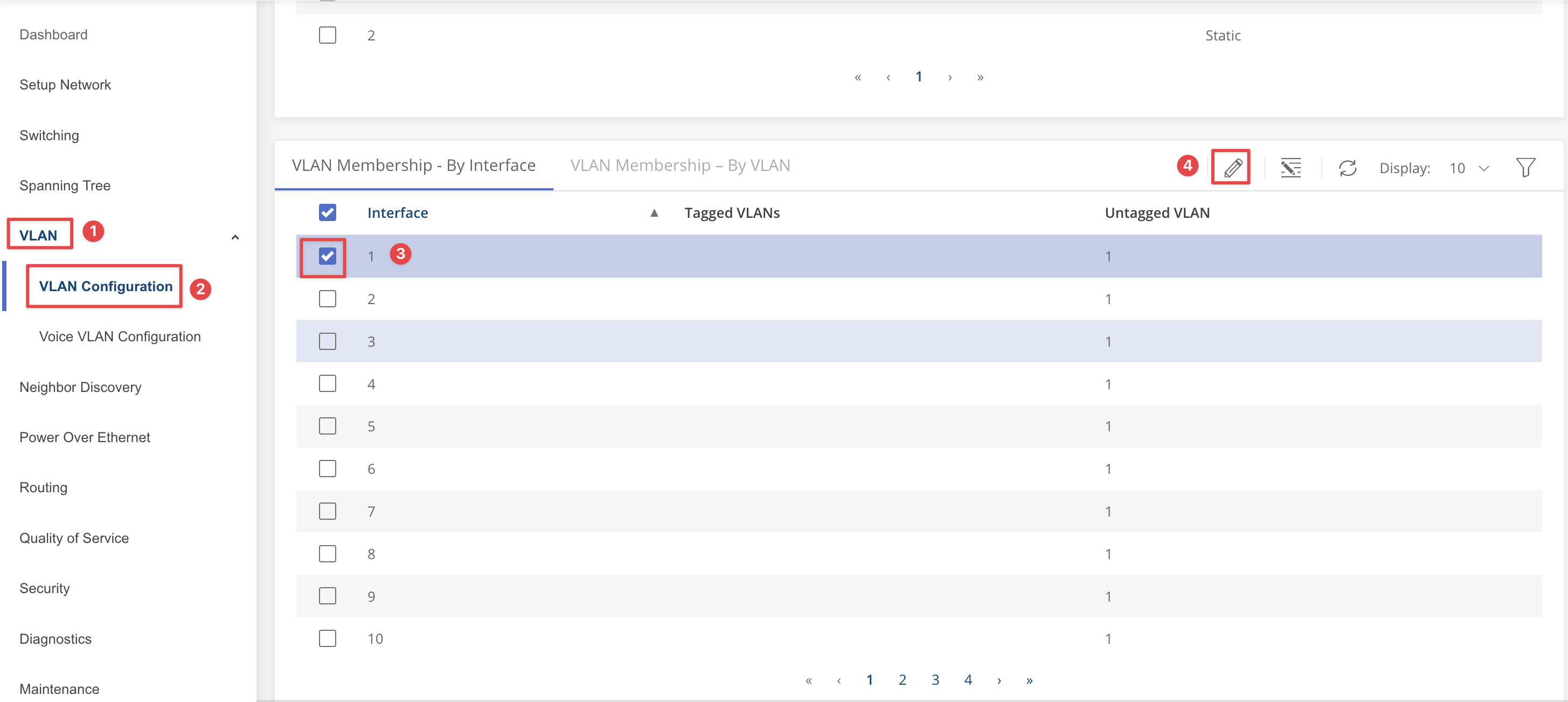

3.5.3. 設定VLAN Membership#
| 編號 | 欄位名稱 | 欄位描述 |
|---|---|---|
| 1 | Tagged VLAN(s) | 封包由此介面出去時需要加Tag的VLAN ID，可設定多個VLAN |
| 2 | Untagged VLAN | 封包由此介面出去時不需要加Tag的VLAN ID，僅能設定一個VLAN |

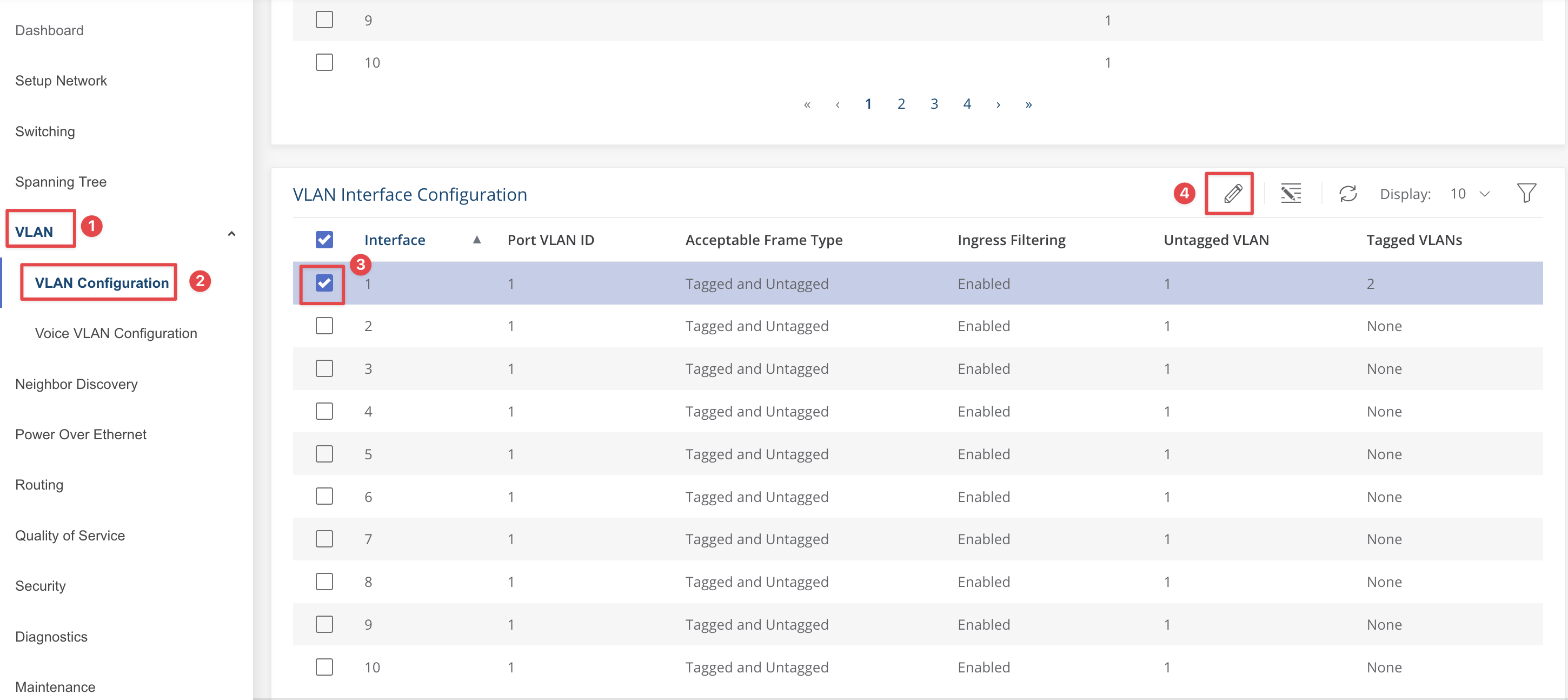

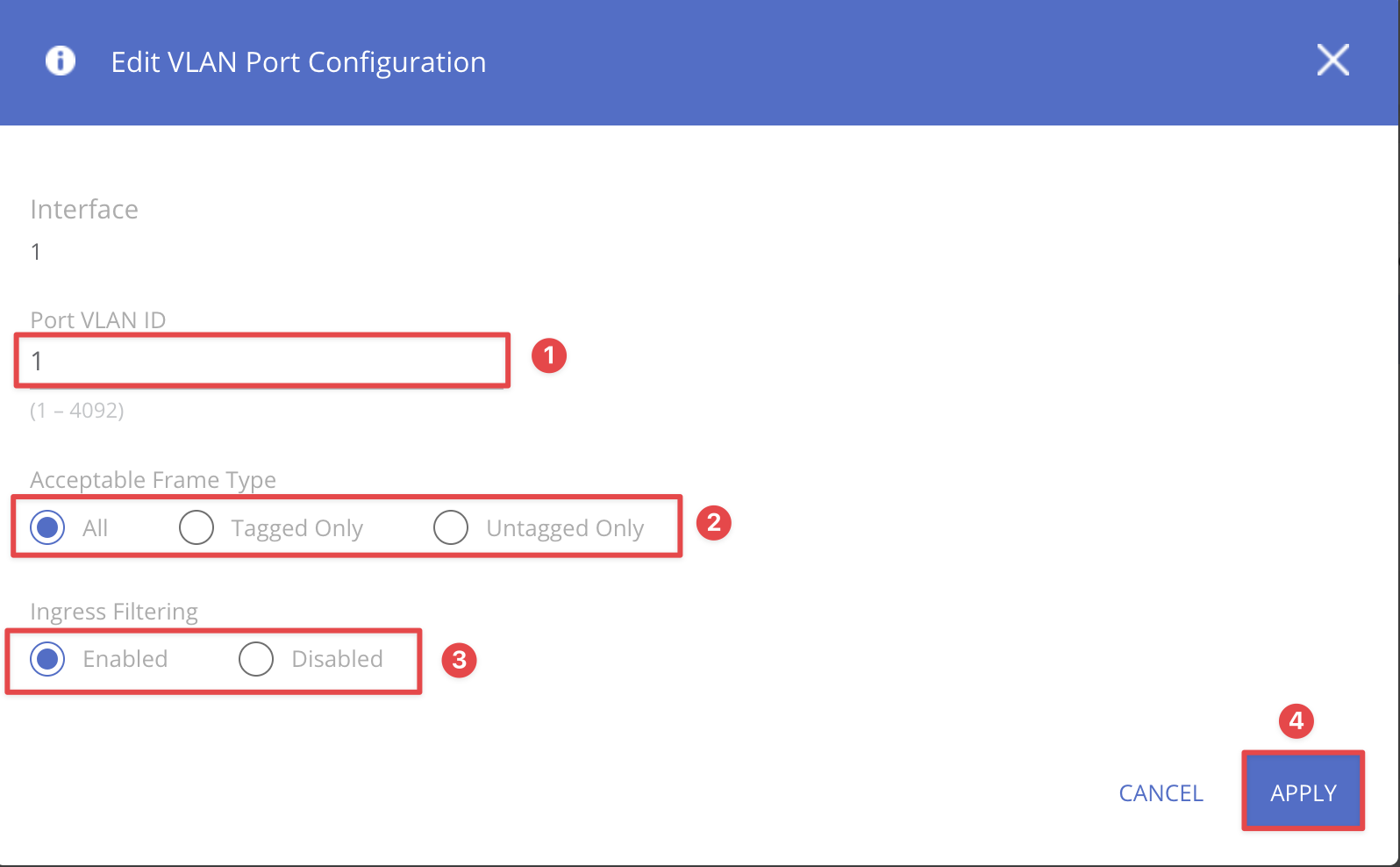

3.5.4. 設定VLAN Interface Configuration#
| 編號 | 欄位名稱 | 欄位描述 |
|---|---|---|
| 1 | Port VLAN ID | 封包從此介面進來時若沒有VLAN Tag則會加上此VLAN ID的Tag。此部分設定要與Untagged VLAN ID設定相同，不然會造成進來的封包是被轉發到Port VLAN ID而要出去的Untagged封包則會是Untagged VLAN ID |
| 2 | Acceptable Frame Type | 封包由此介面進來時允許的類型 - All：不論是Tagged或Untagged封包均允許 - Tagged Only：只允許Tagged封包，若是Untagged封包則丟棄 - Untagged Only：只允許Untagged封包，若是Tagged封包則丟棄 |
| 3 | Ingress Filtering | 是否針對進入封包篩選實施篩選，若是啟用則進入的封包若沒有在介面設定的VLAN ID範圍內則丟棄 |
此交換器沒有所謂的Port Type為Access、Trunk等設定，故若要達到一樣效果設定方式如下
- Access：
- 於Vlan Membership中設定Untagged VLAN為想要設定的VLAN ID，Tagged VLAN(s)則為空白
- 於Vlan Interface Configuration中設定該Interface的Acceptable Frame Type為Untagged Only
- 設定Port VLAN ID與Untagged VLAN ID相同
- Trunk：
- 於Vlan Membership中設定Untagged VLAN為想要設定的VLAN ID或None，Tagged VLAN(s)為想要的VLAN ID列表
- 於Vlan Interface Configuration中設定該Interface的Acceptable Frame Type為All或Tagged Only
- 若設定為All且也有設定Untagged VLAN ID則Port VLAN ID需與Untagged VLAN ID相同
3.6. Routing設定#

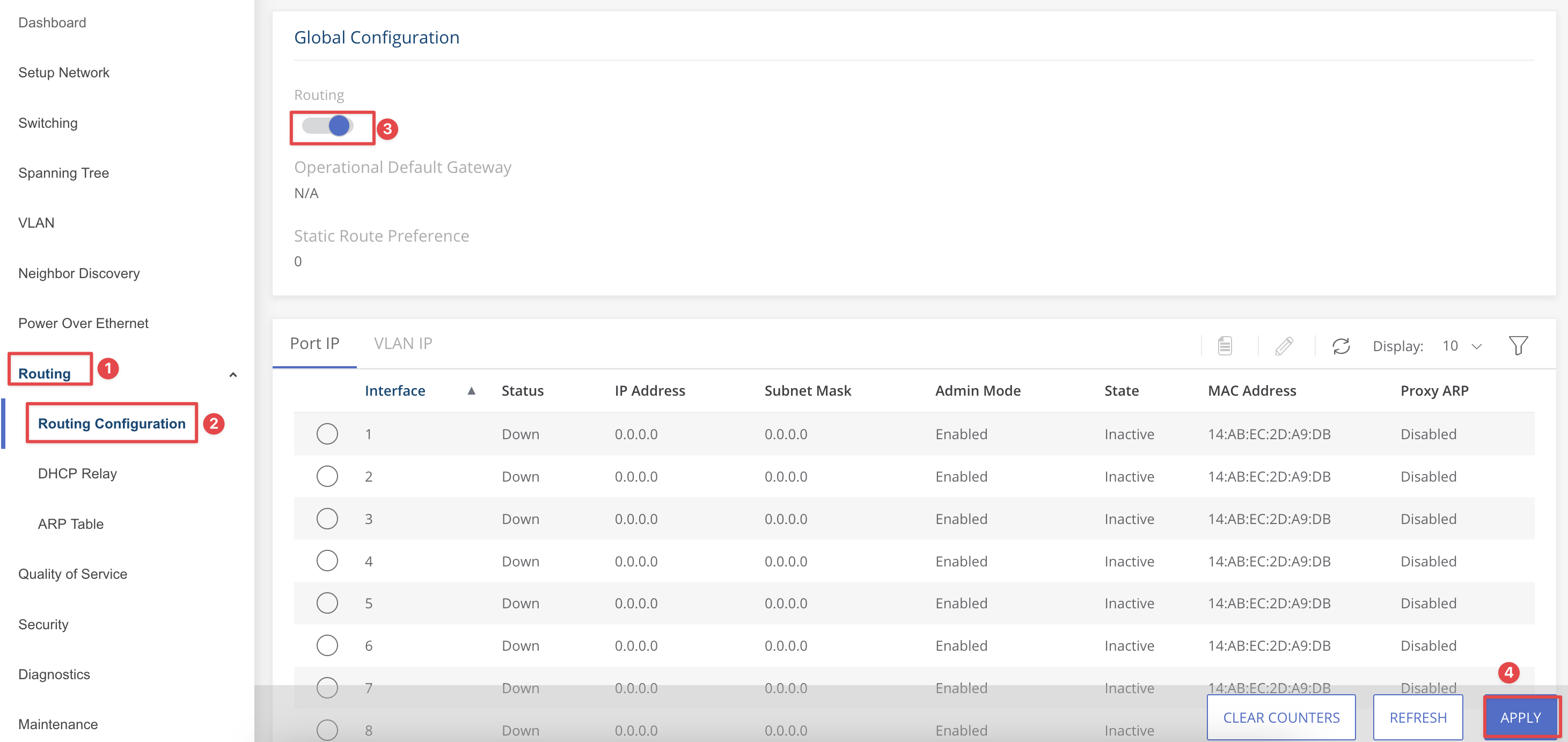

3.6.1. 啟用Routing功能#
啟用Routing
此設備就可以擔任路由器功能，做為其他設備的閘道時，可依據路由表路由封包至外部閘道
不啟用Routing
此設備僅具有交換器功能，做為其他設備的閘道時，不會依據路由表路由封包至外部閘道，但自己本身的封包仍可依據路由表路由至外部，故若單純只是要可以在不同網段管理此台設備的話並不需要啟用Routing

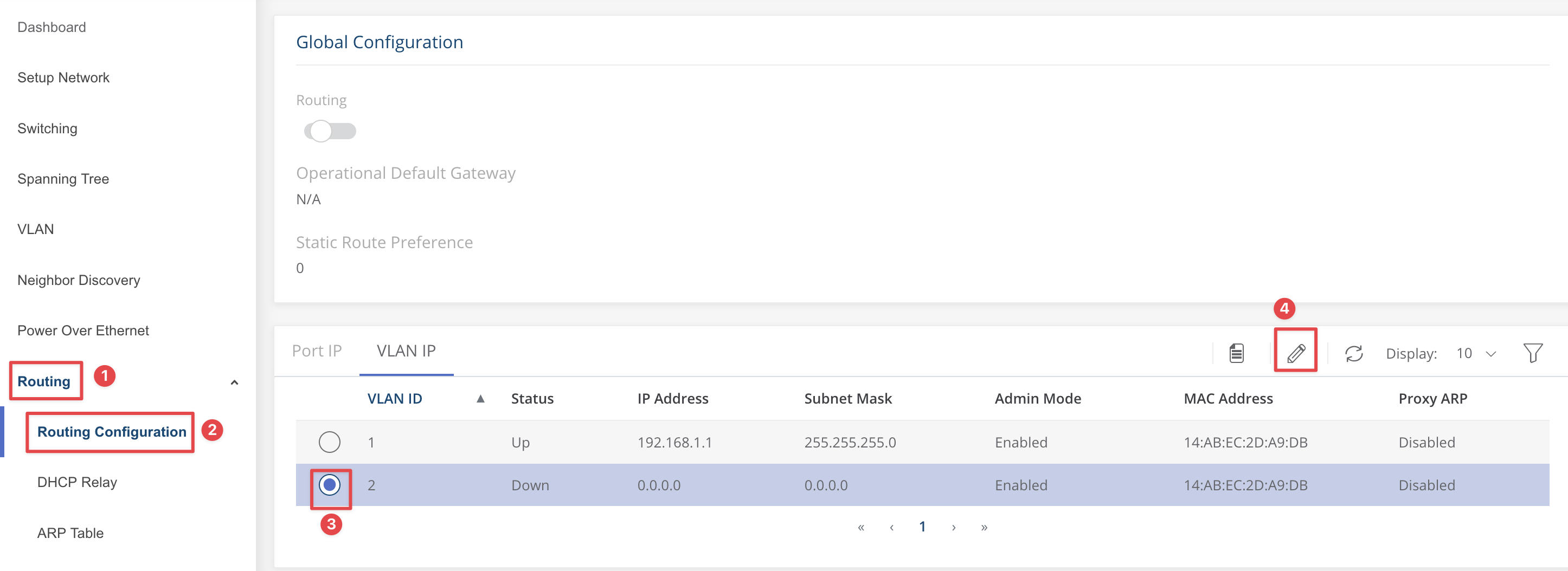

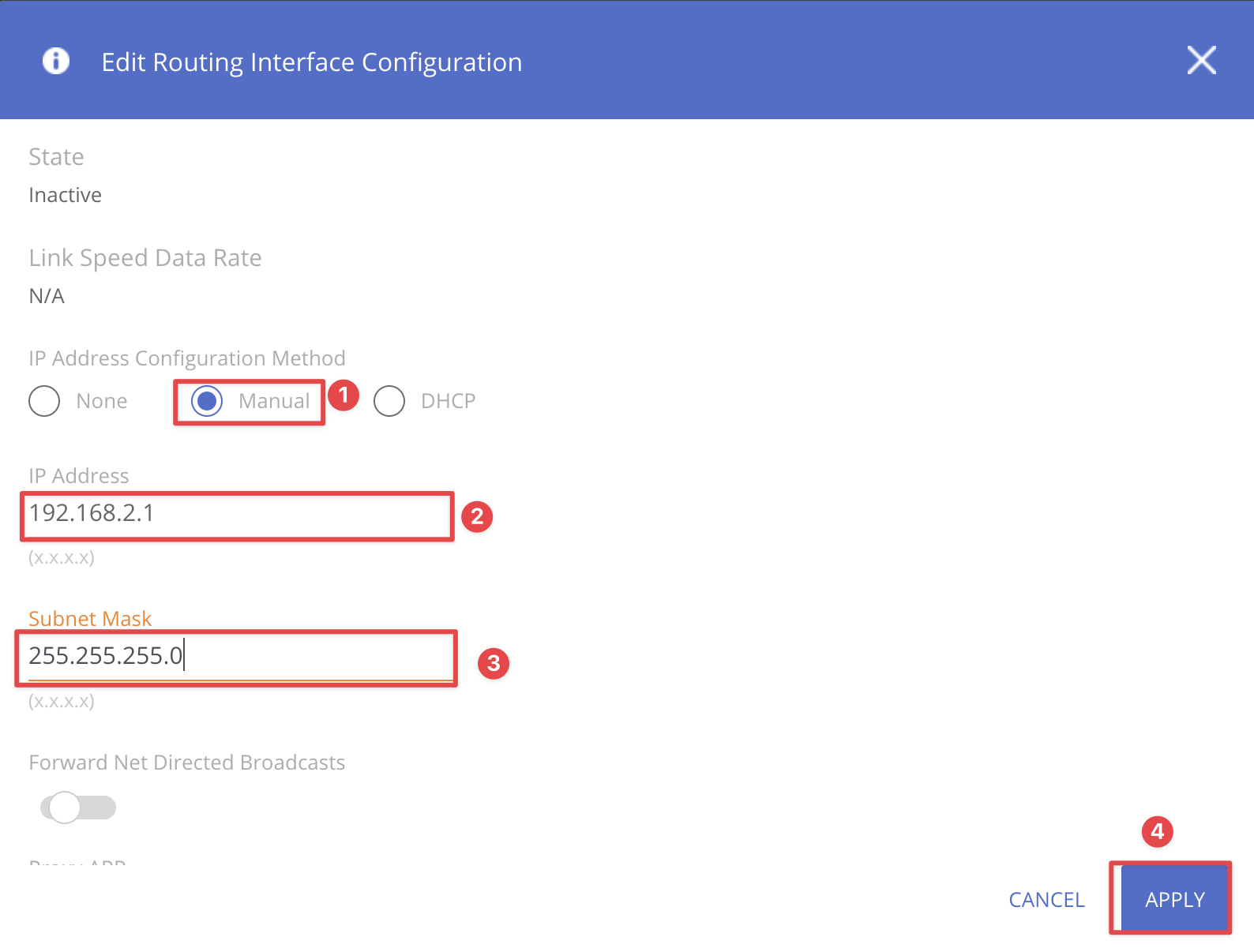

3.6.2. VLAN IP設定#

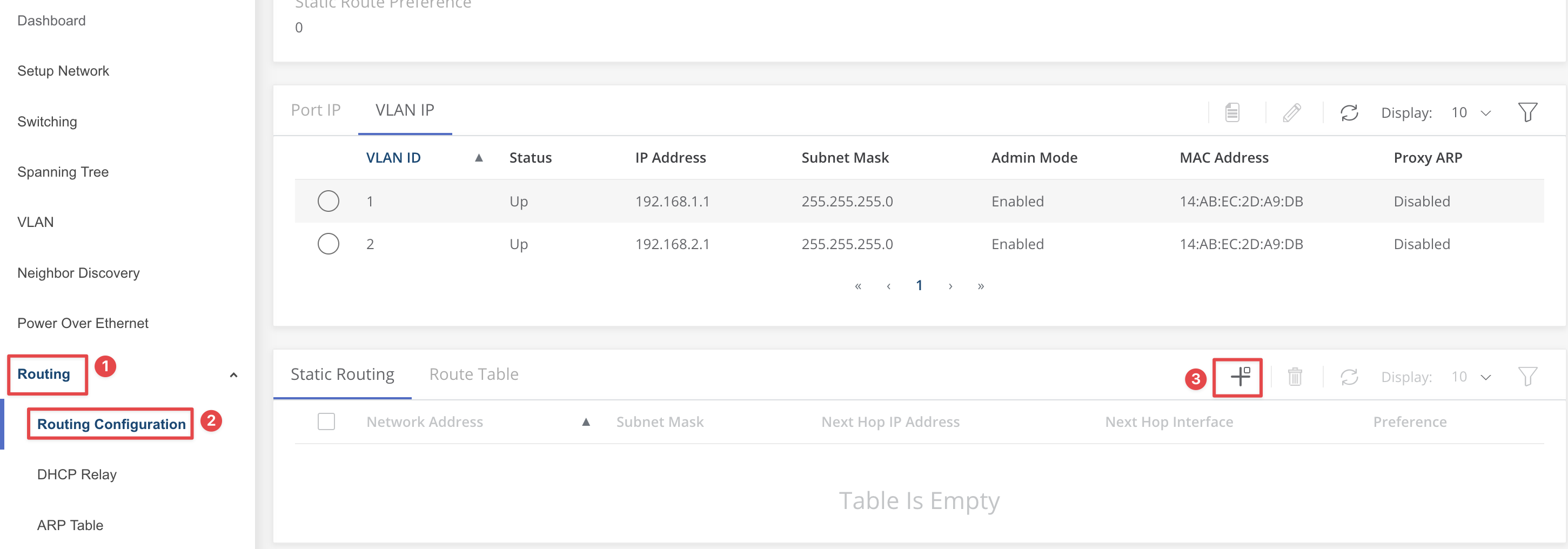

3.6.3. 設定預設閘道#
3.7. Link Aggregation設定#

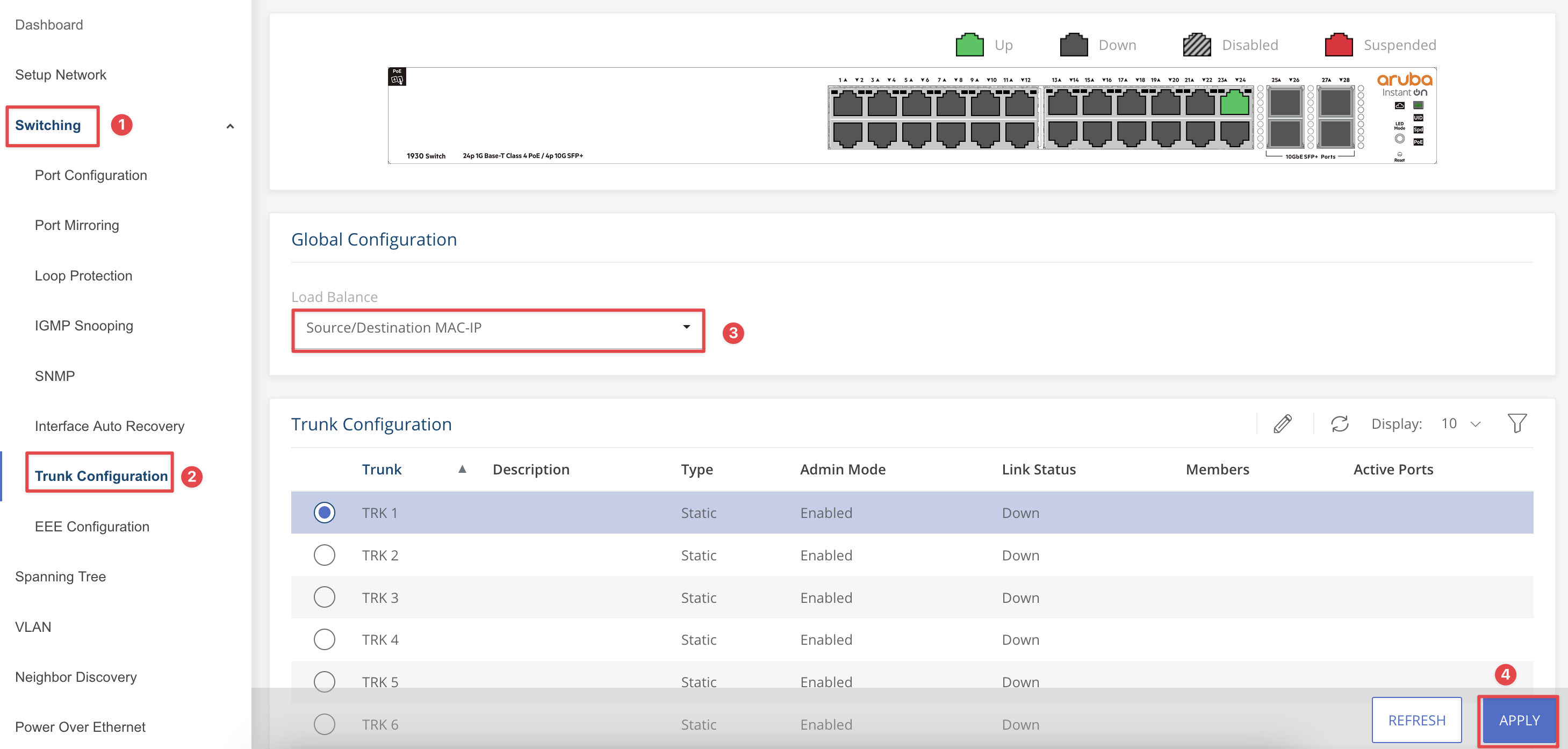

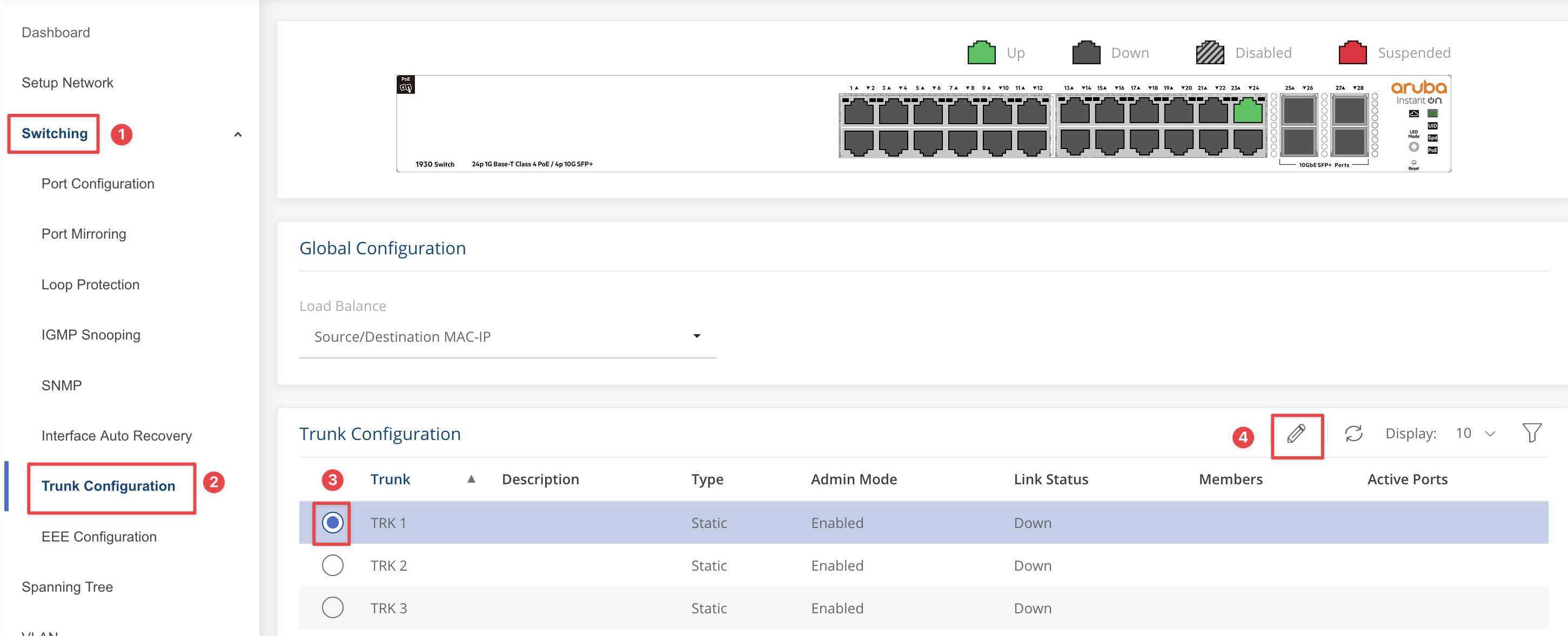

3.7.1. Global Configuration#

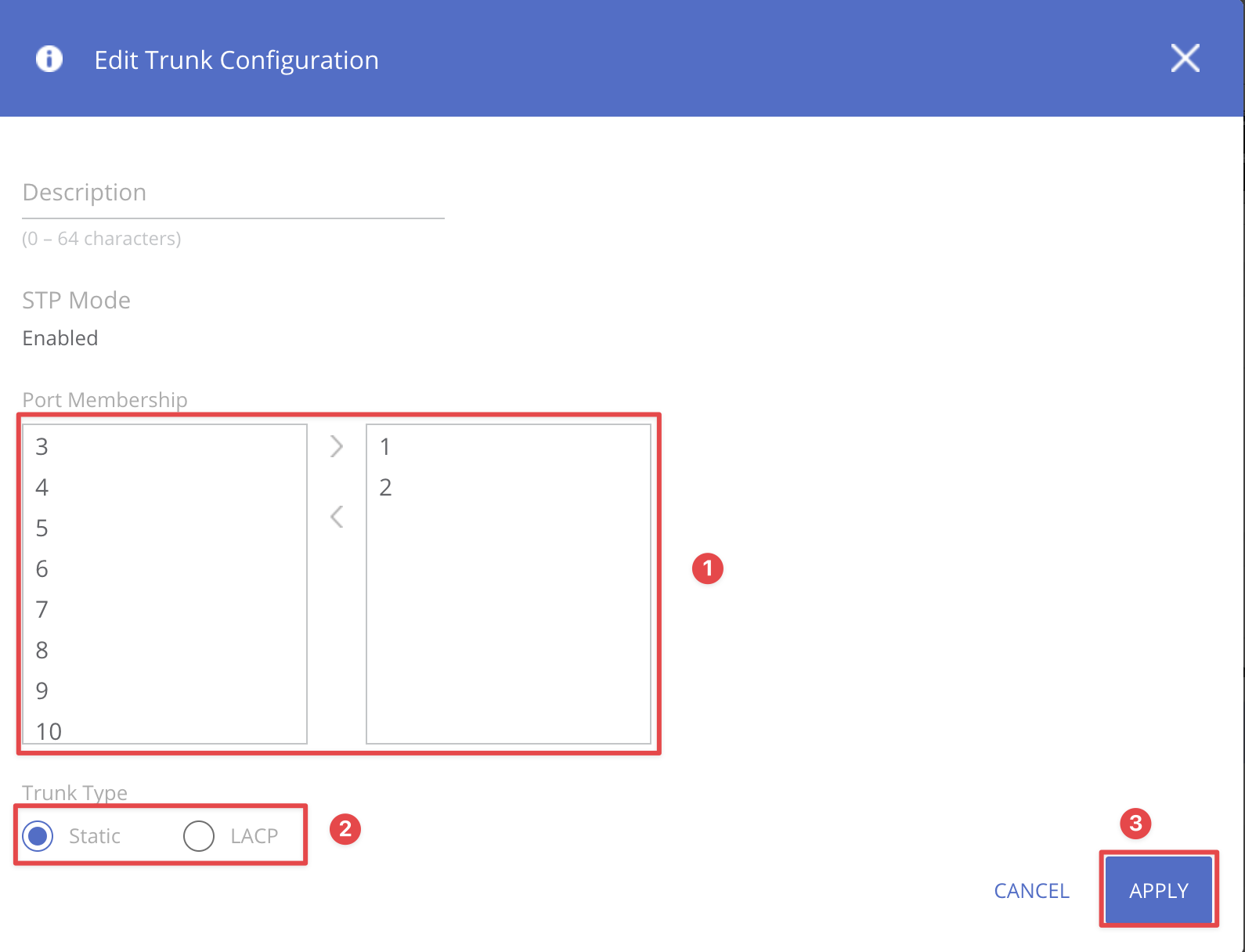

3.7.2. 新增Interface至Link Aggregation Group內#
原有Interface上的VLAN相關設定將會無效，會以TRK介面設定為主，故可至VLAN Membership設定TRK介面VLAN

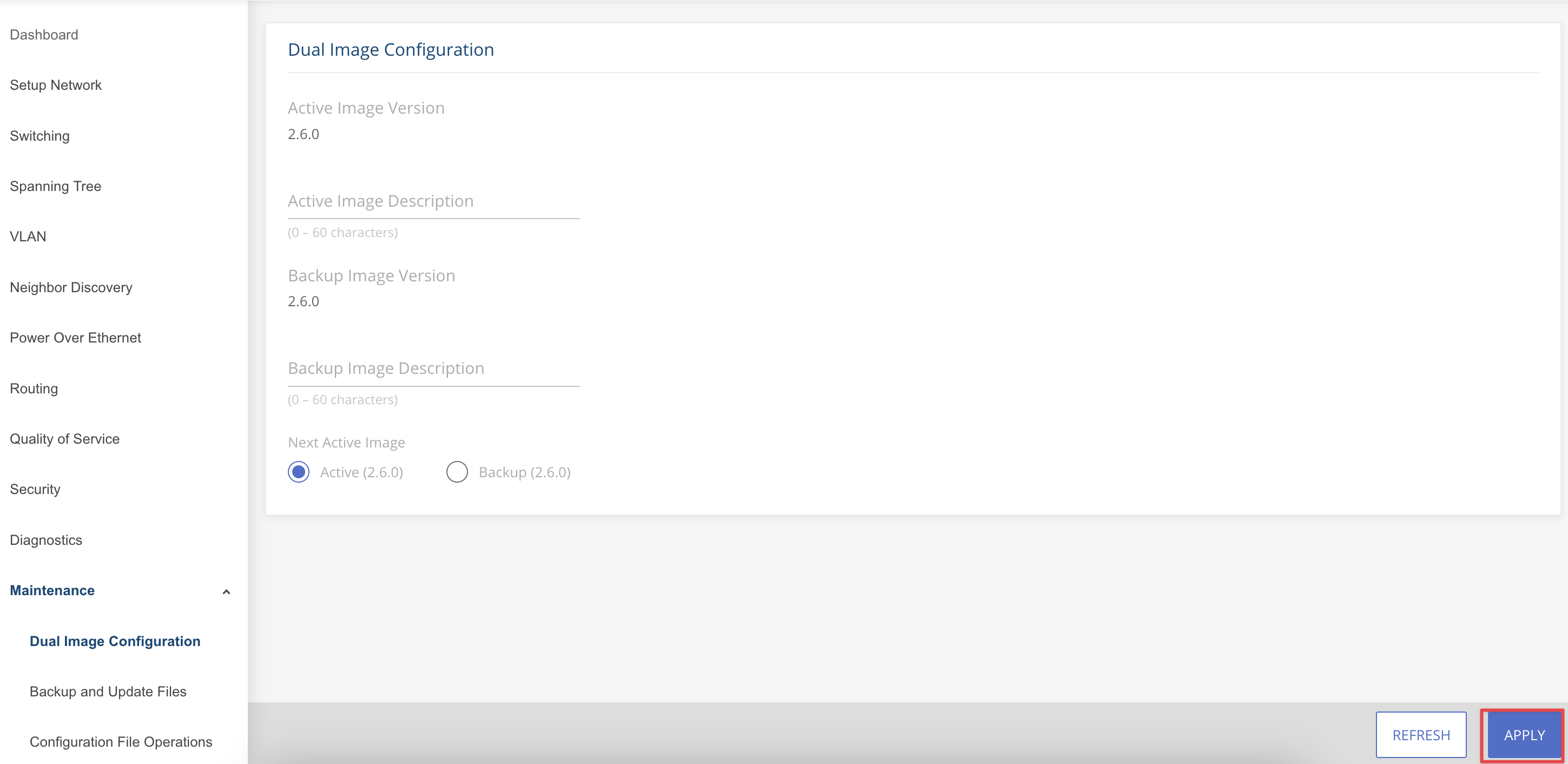

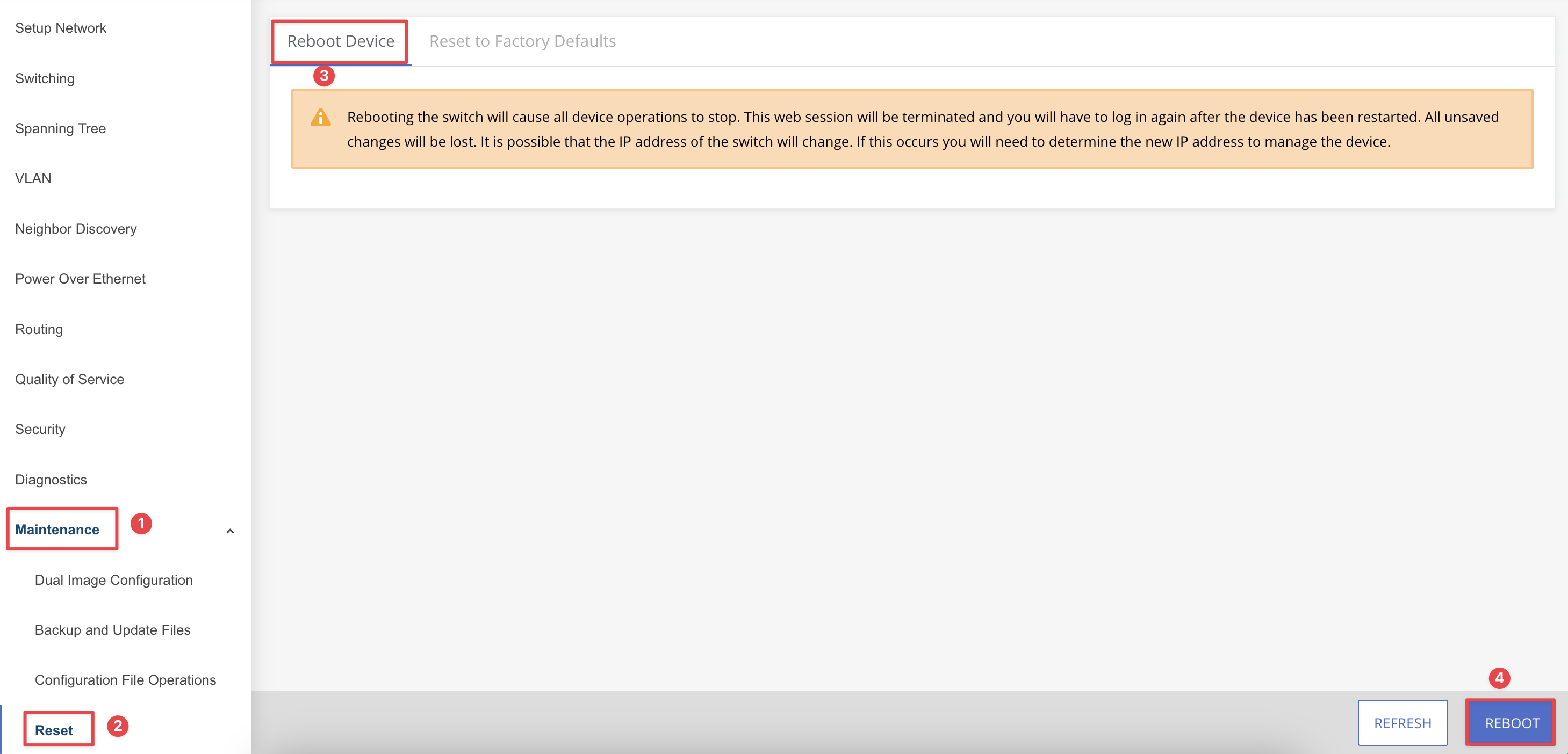

3.8. 重新開機#

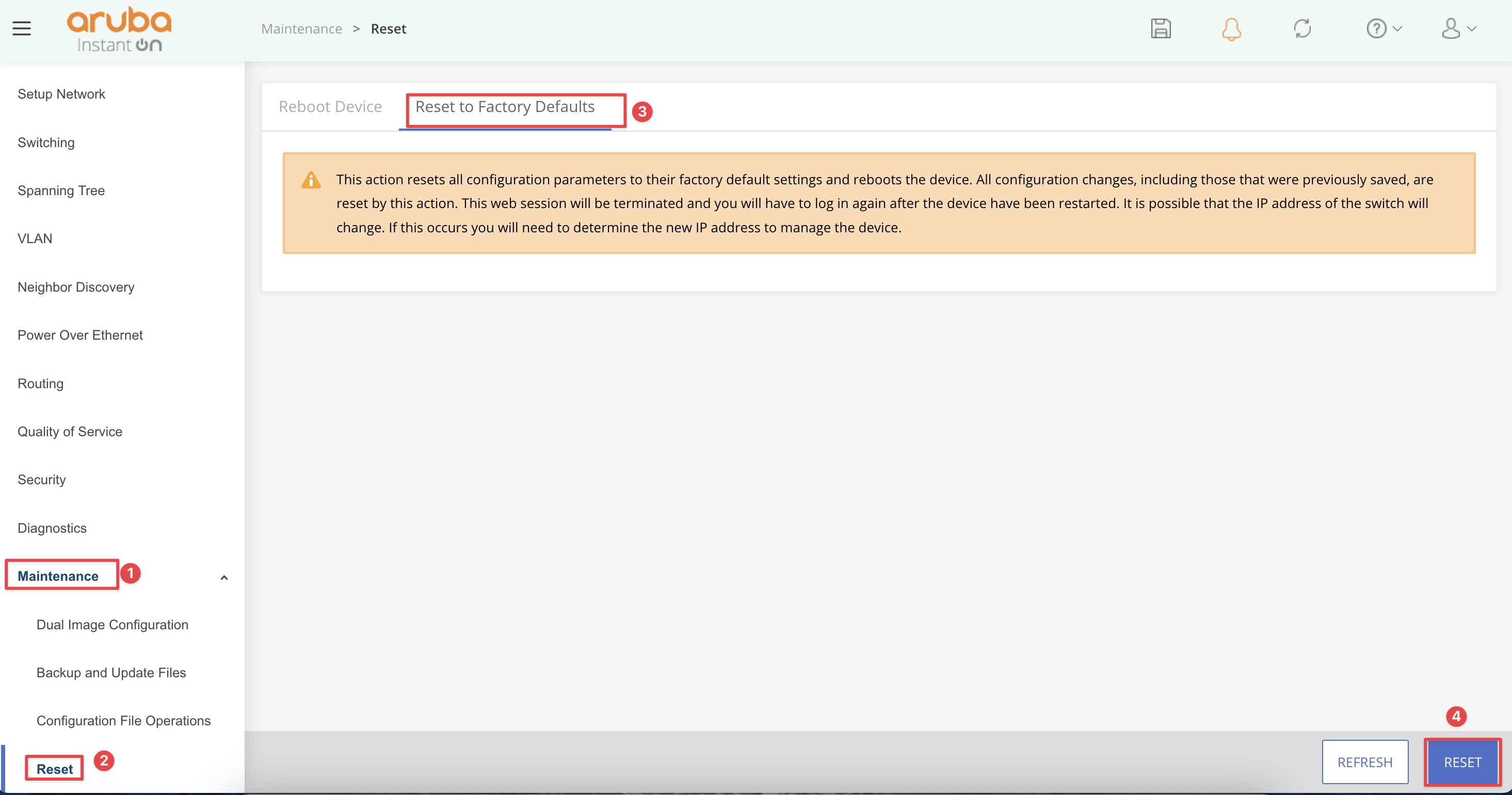

3.9. 回覆原廠預設值#

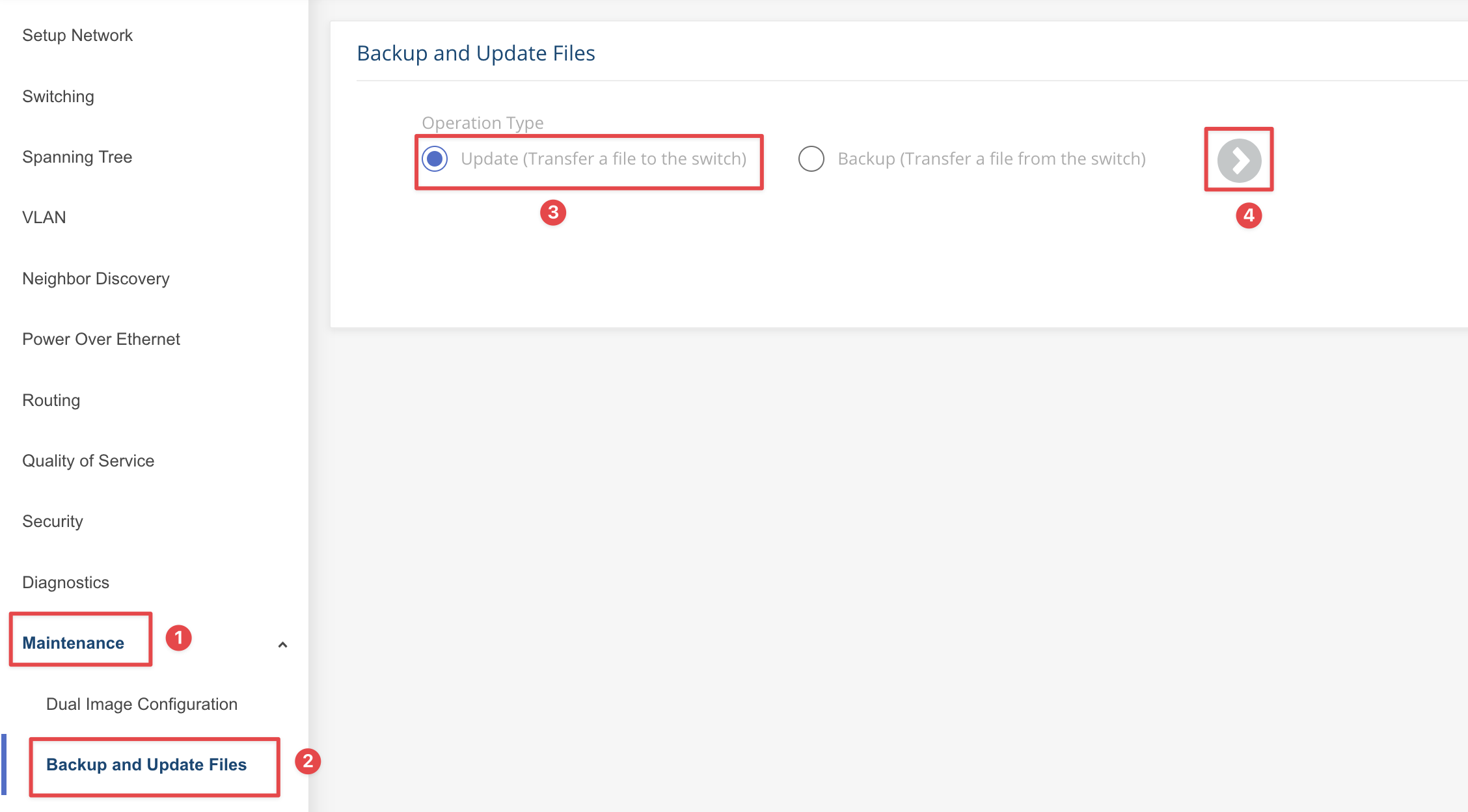

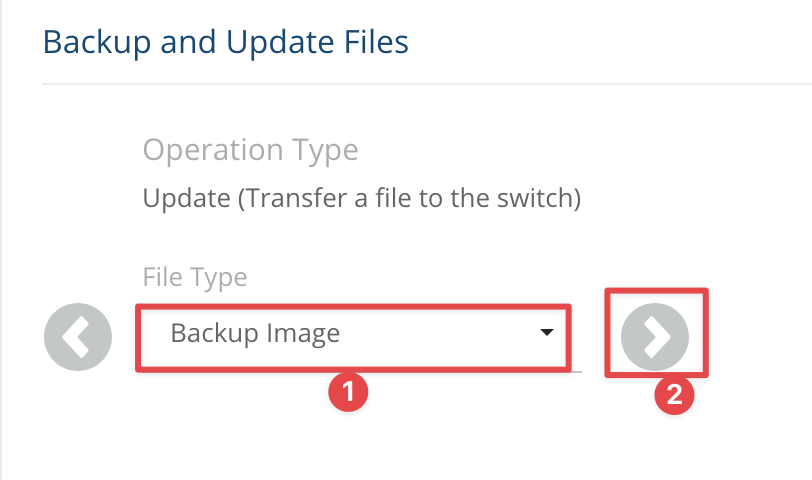

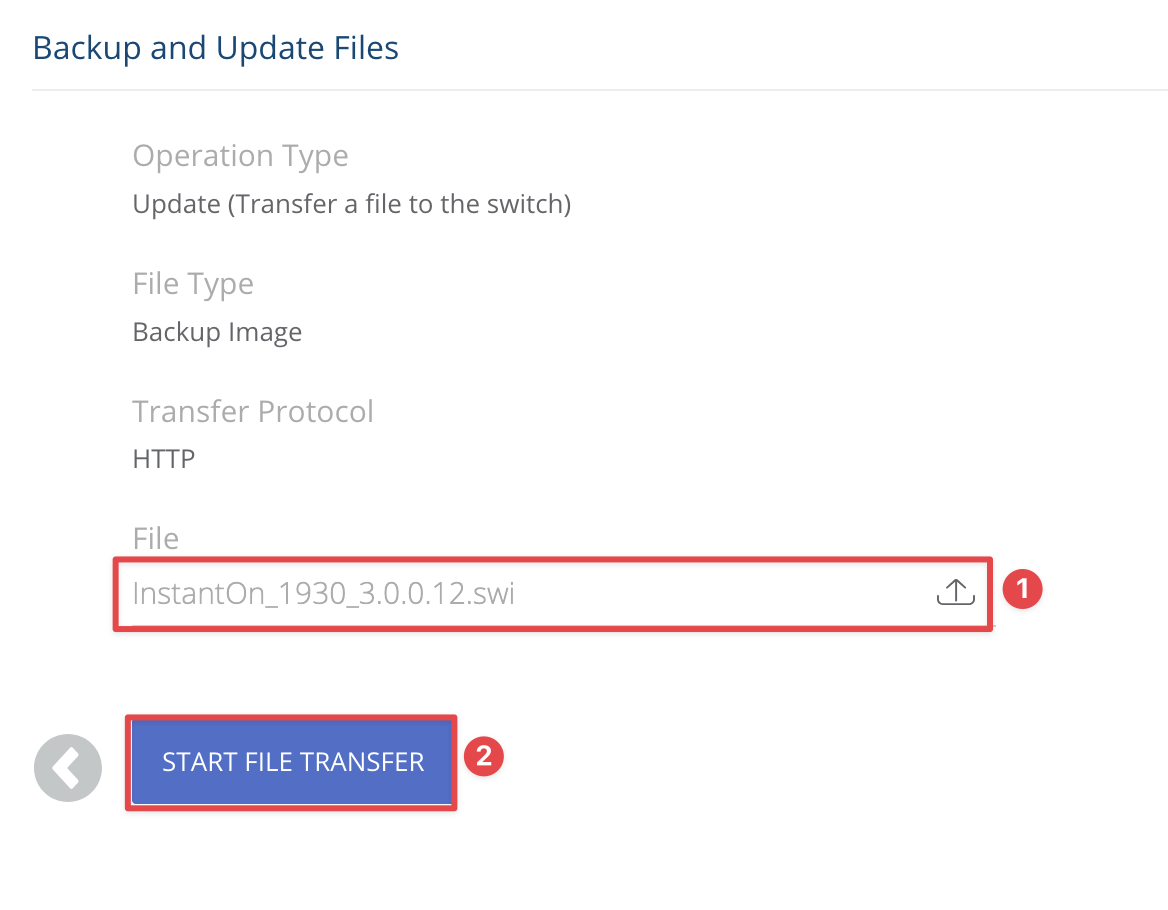

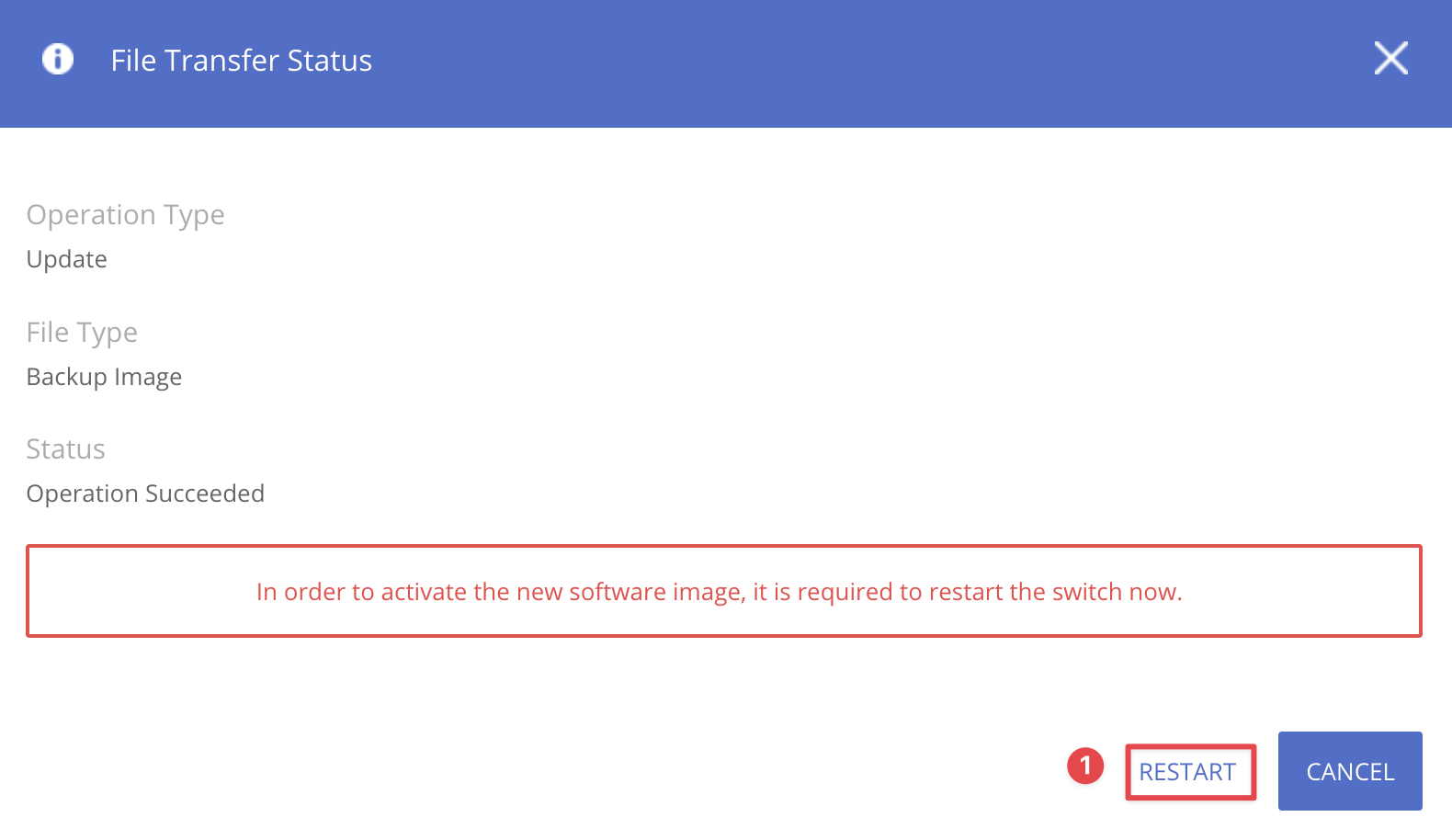

3.10. 設備升級#
