FortiSwitch在FortiLink管理模式下的基本設定方式

2025-08-22 | Fortinet

本篇紀錄FortiSwitch在FortiLink管理模式下的基本設定

1. 環境說明
2. FortiSwitch管理模式
3. FortiLink管理模式下FortiSwitch上線流程
4. FortiLink
- 4.1. FortiGate Interface啟用FortiLink功能方式
- 4.2. FortiSwitch啟用auto-discovery-fortilink功能方式
5. 授權FortiSwitch
6. 部署模式
7. VLAN設定
8. Trunk（Link Aggregation Group）設定
- 8.1. 新增Trunk
- 8.2. 刪除Trunk
9. FortiSwitch Port設定
10. Quarantines
11. 設定Security Policy以允許訪問FortiLink Interface
12. 設定FortiSwitch可供存取的管理服務
13. 統一變更FortiSwitch密碼
14. SNMP設定
- 14.1. 全域設定
  - 14.1.1. SNMP System Info設定
  - 14.1.2. SNMP Community設定
- 14.2. 針對特定FortiSwitch設定
  - 14.2.1. SNMP System Info設定
  - 14.2.2. SNMP Community設定
15. Syslog設定
- 15.1. 全域設定
- 15.2. 針對特定FortiSwitch設定

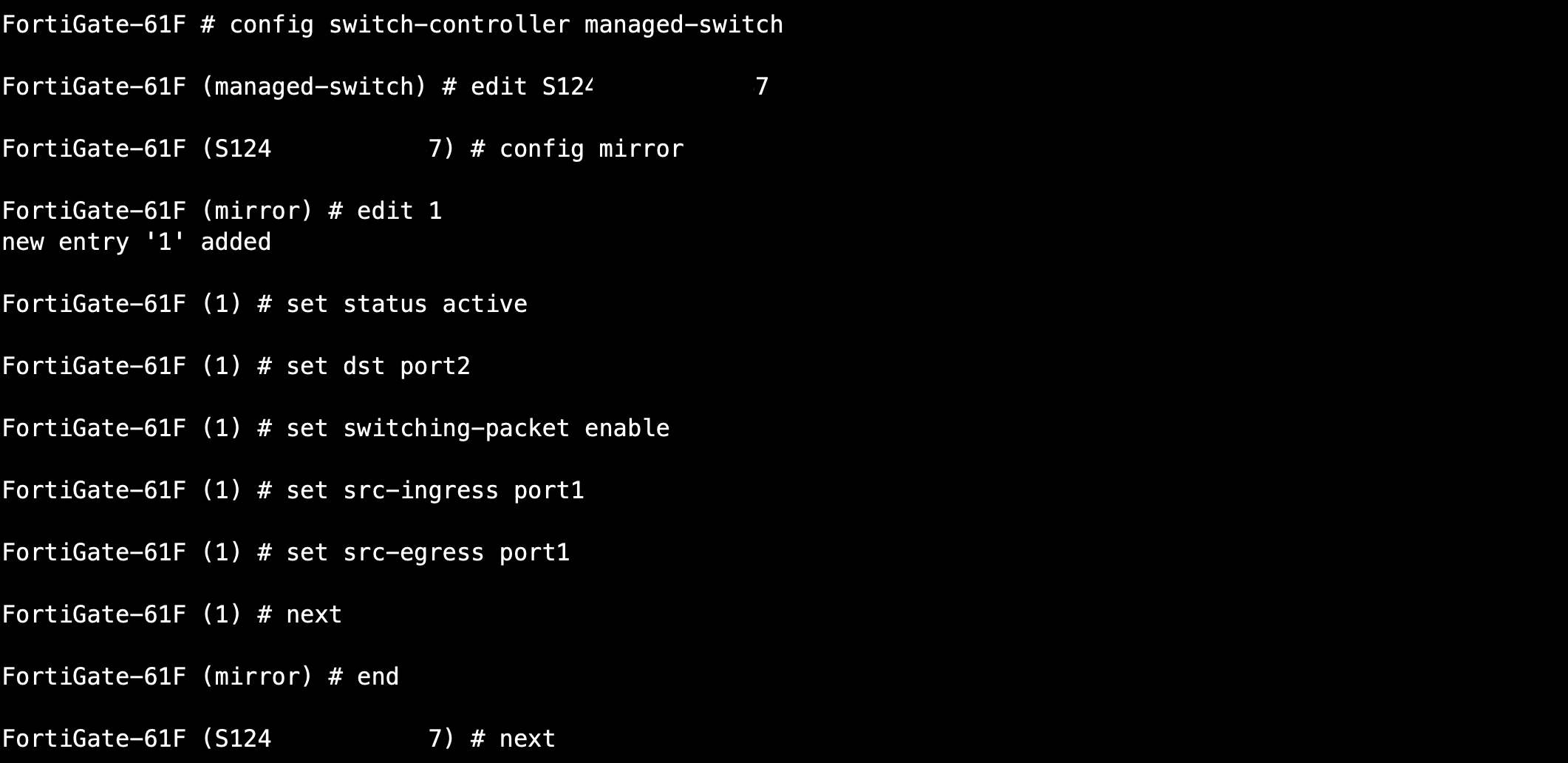

16. Port Mirroring
17. 更換FortiSwitch
- 17.1. 更換未使用MCLAG的FortiSwitch

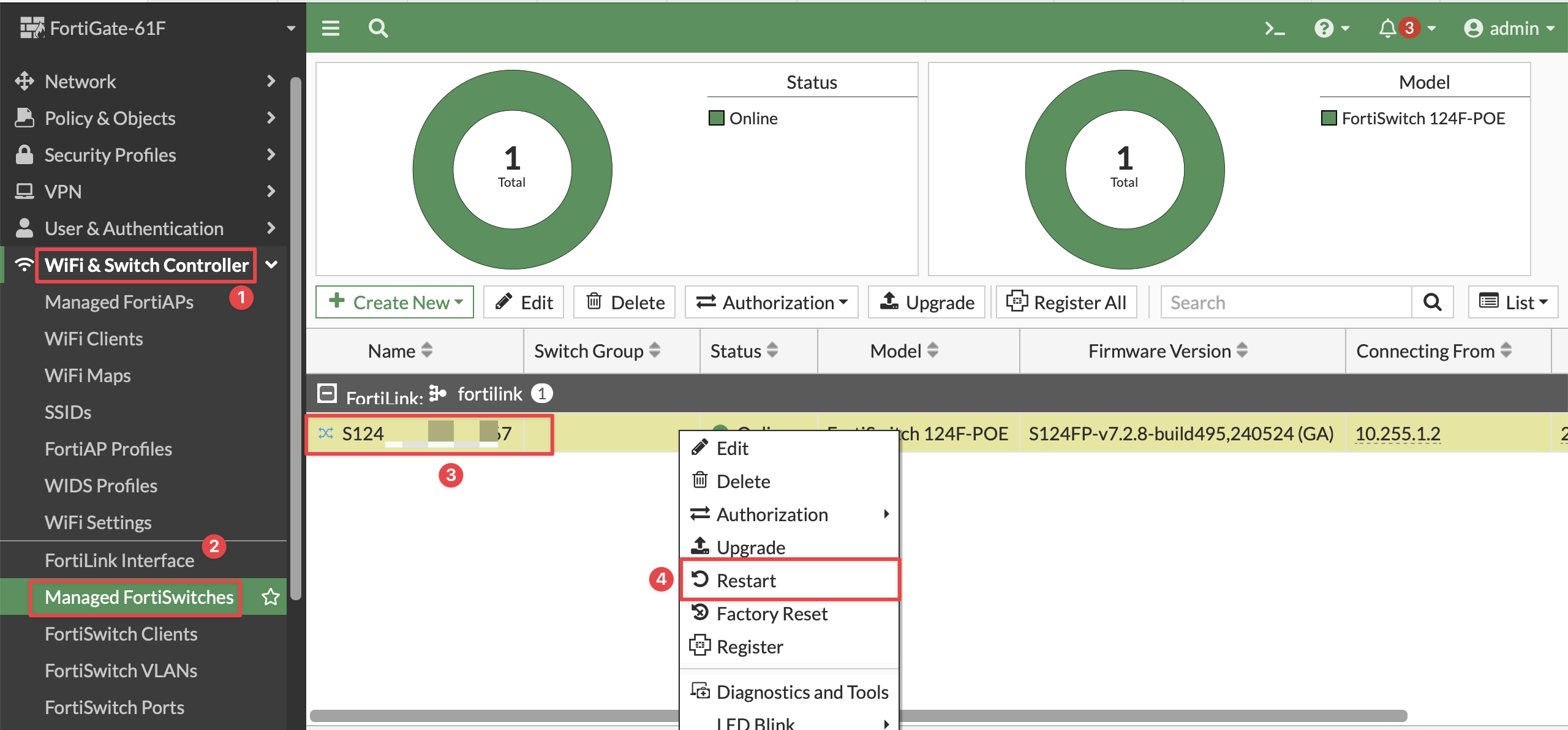

18. 重新開機

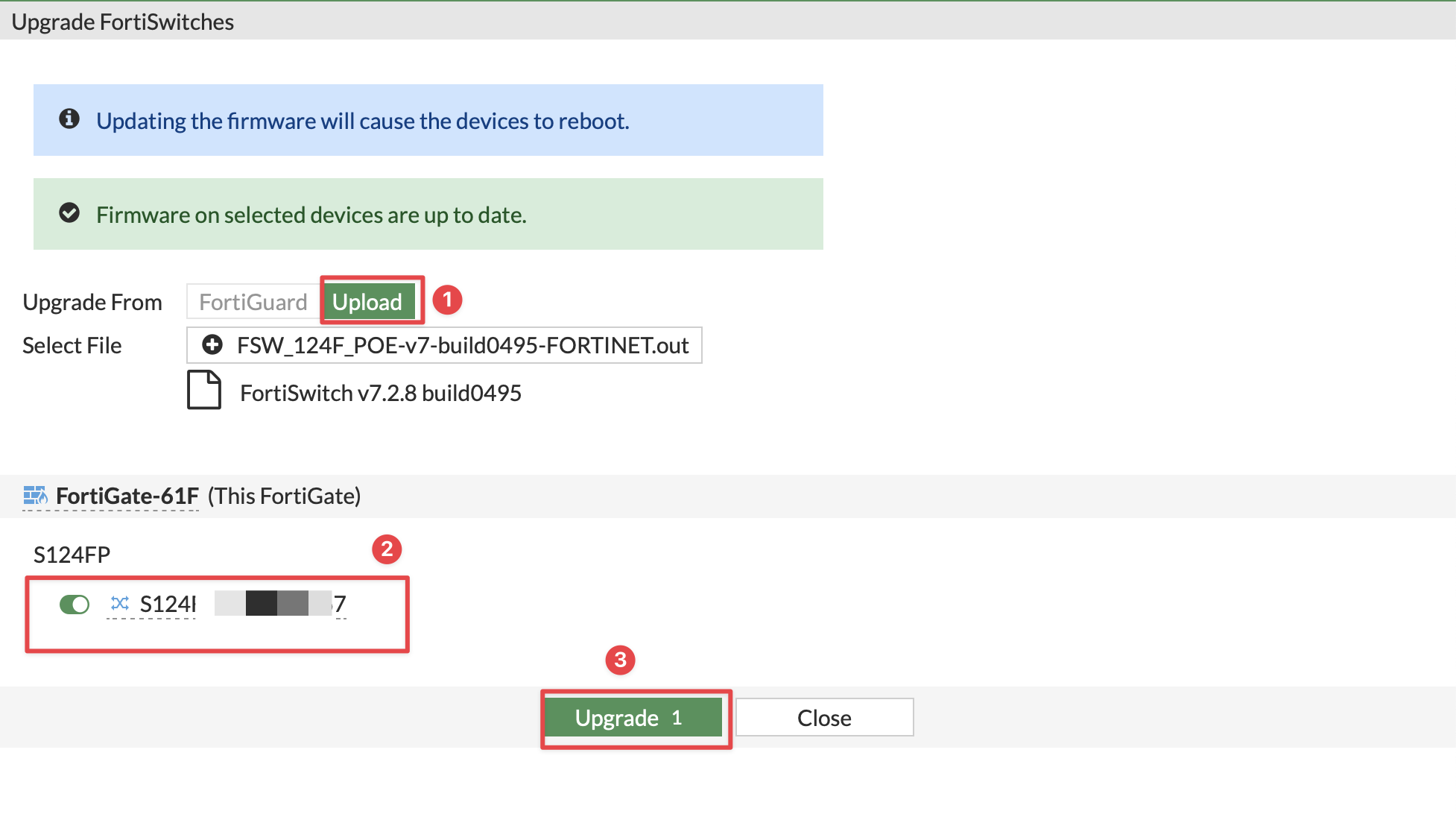

19. 升級Firmware

1. 環境說明#

防火牆型號：FortiGate 61F
防火牆版本： 7.2.8
Switch型號：FortiSwitch 124F-POE
Switch版本：7.2.8

2. FortiSwitch管理模式#

FortiSwitch管理模式可區分為三種，從7.2版開始切換管理模式不會重新開機

2.1. Standlone#

使用FortiSwitch本身的GUI或CLI管理
不需要有FortiGate

config switch auto-network
    set status disable
end

2.2. Managed Switch#

使用FortiGate GUI或CLI管理
FortiSwitch需連接到FortiLink Interface

config switch auto-network
    set status enable
end

2.3. FortiLan Cloud#

Standlone Switch但是使用FortiLan Cloud管理
FortiSwitch本身要能夠上網

config switch auto-network
    set status disable
end
config switch flan-cloud
    set status enable
end

3. FortiLink管理模式下FortiSwitch上線流程#

決定部署模式
確定或設定FortiGate的FortiLink
確定或設定FortiSwitch auto-discovery-fortilink
授權FortiSwitch

4. FortiLink#

FortiLink是一種專屬的管理協議可使FortiGate藉由此協議管理設定FortiSwitch，在多數的FortiGate上會有預設的Aggregation Interface啟用FortiLink功能但也可以自行在Physical Interface、Software Switch、Hardware Switch啟用該功能，端看要採用何種部署方式。
在使用FortiLink管理FortiSwitch時，FortiGate角色就是FortiSwitch的控制器，此時的FortiSwitch被稱為managed switch。
從FortiSwitch 7.2版開始已經不使用switch-mgmt-mode設定來指定FortiSwitch是standalone或managed模式，取而代之的是config switch auto-network，預設為enable，故當連接到到FortiLink Interface時會自動切換至FortiLink模式且不會重開。
Fortiswitch IP會經由FortiGate上的FortiLink Interface DHCP Server派發，若要確保IP均不會變動可以設定DHCP保留區來達成。
被FortiGate控管的FortiSwitch設定會寫在FortiGate上故只要備份FortiGate設定檔即可。
不要直接在被管理的FortiSwitch上更改設定，因為FortiSwitch不會將更改的設定同步到FortiGate故會造成兩邊資訊不一致，且後續也可能會被FortiGate上的設定覆蓋。
FortiLink Interface預設允許untagged及tagged frames，Native Vlan為4094，此Vlan也是管理使用的vlan。

4.1. FortiGate Interface啟用FortiLink功能方式#

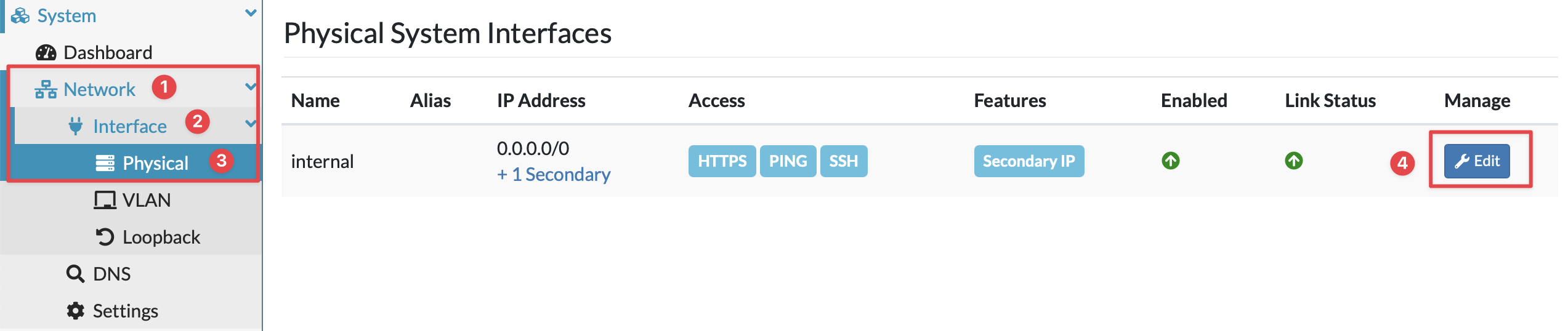

僅能於CLI啟用，啟用完成後該Interface就可以用來連接FortiSwitch

# 進入Interface設定模式
FortiGate-61F # config system interface

# 編輯要啟用FortiLink功能介面
FortiGate-61F (interface) # edit dmz

# 啟用FortiLink
FortiGate-61F (dmz) # set fortilink enable

# 結束編輯
FortiGate-61F (dmz) # end

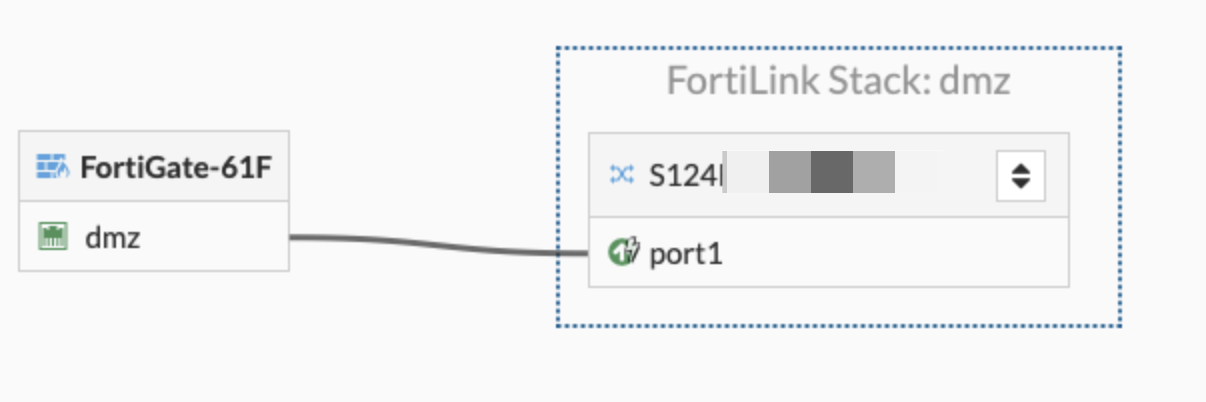

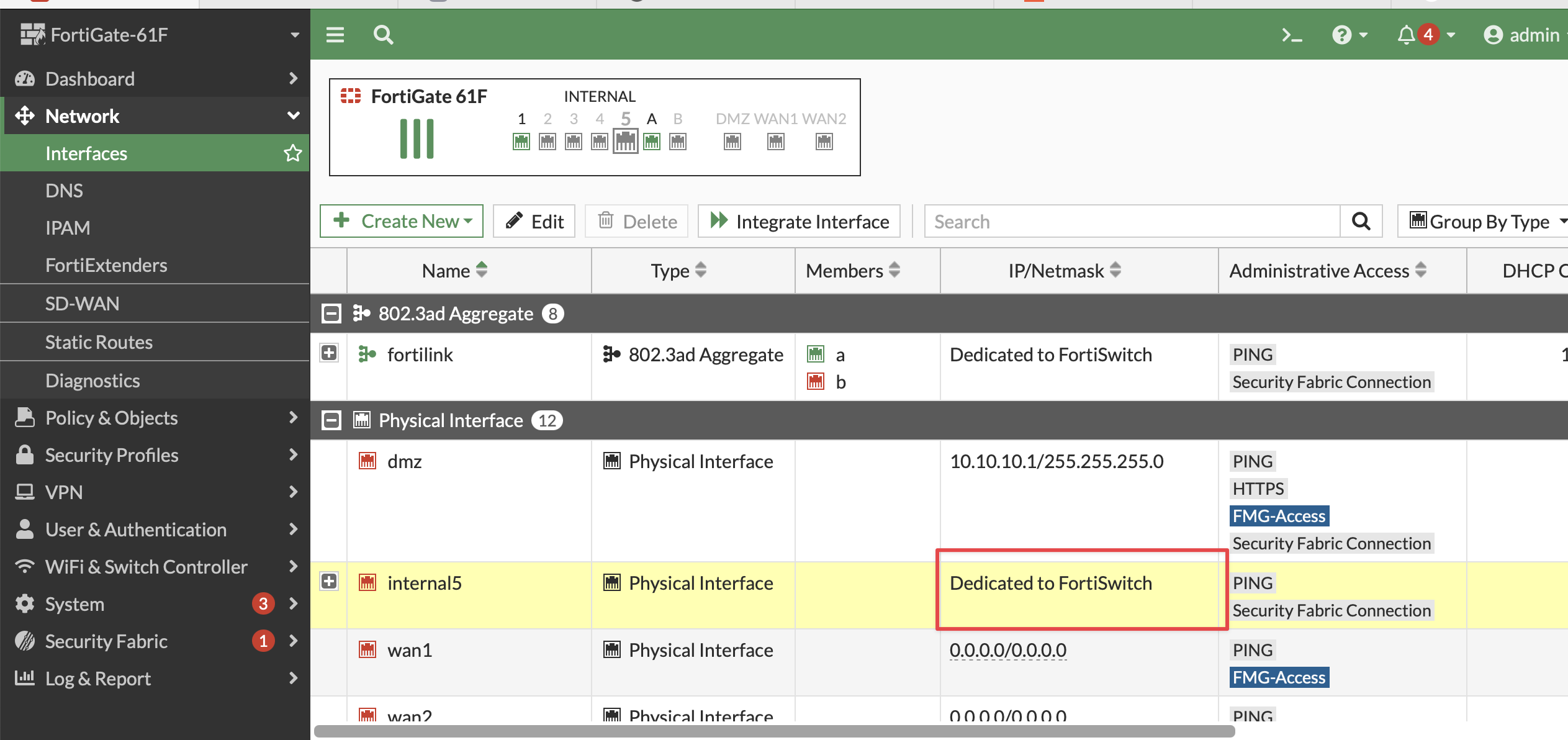

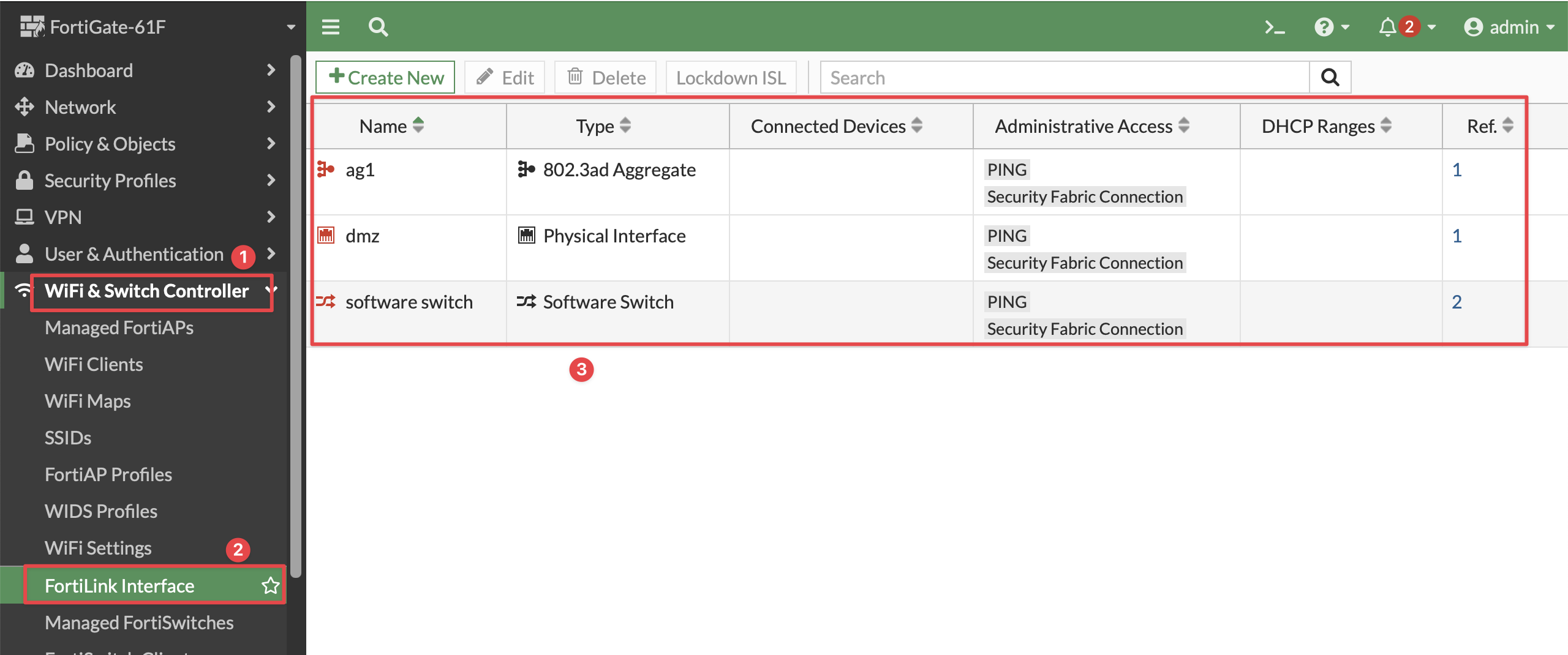

啟用完成後可以於GUI查看確認

4.2. FortiSwitch啟用auto-discovery-fortilink功能方式#

從FortiSwitch 7.2.0版本以後預設所有的Interface都會啟用故不需要額外設定，若是較早期版本則需查看手冊確認哪些介面有啟用，有啟用的Interface才會自動查找FortiLink Interface

# 進入Interface設定模式
S124 # config switch interface

# 編輯要啟用auto-discovery-fortilink功能介面
S124 (interface) # edit port1

# 啟用auto-discovery-fortilink
S124 (port1) # set auto-discovery-fortilink enable

# 結束編輯
S124 (port1) # end

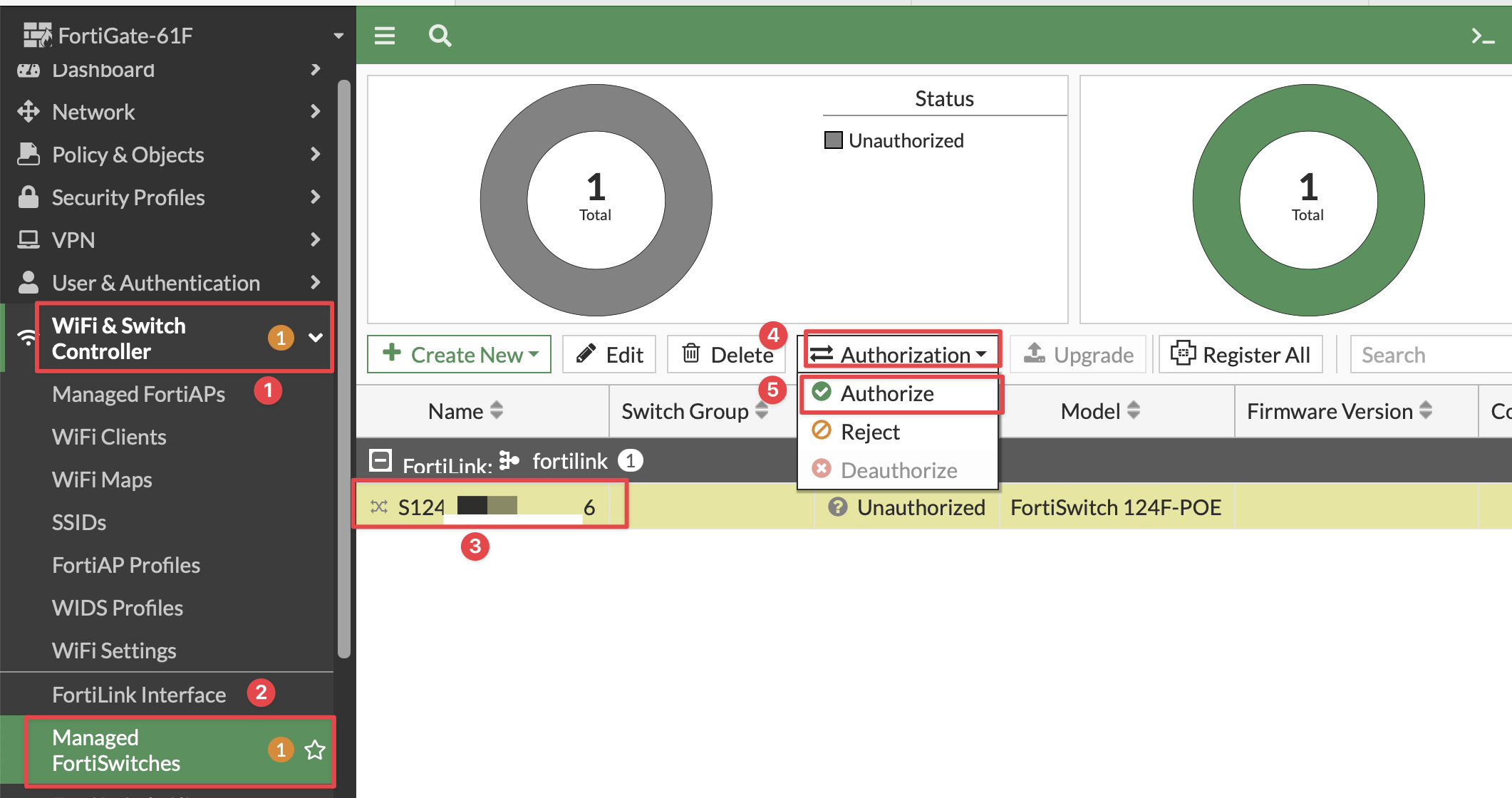

5. 授權FortiSwitch#

FortiSwitch連接上FortiGate後需要授權才可以使用

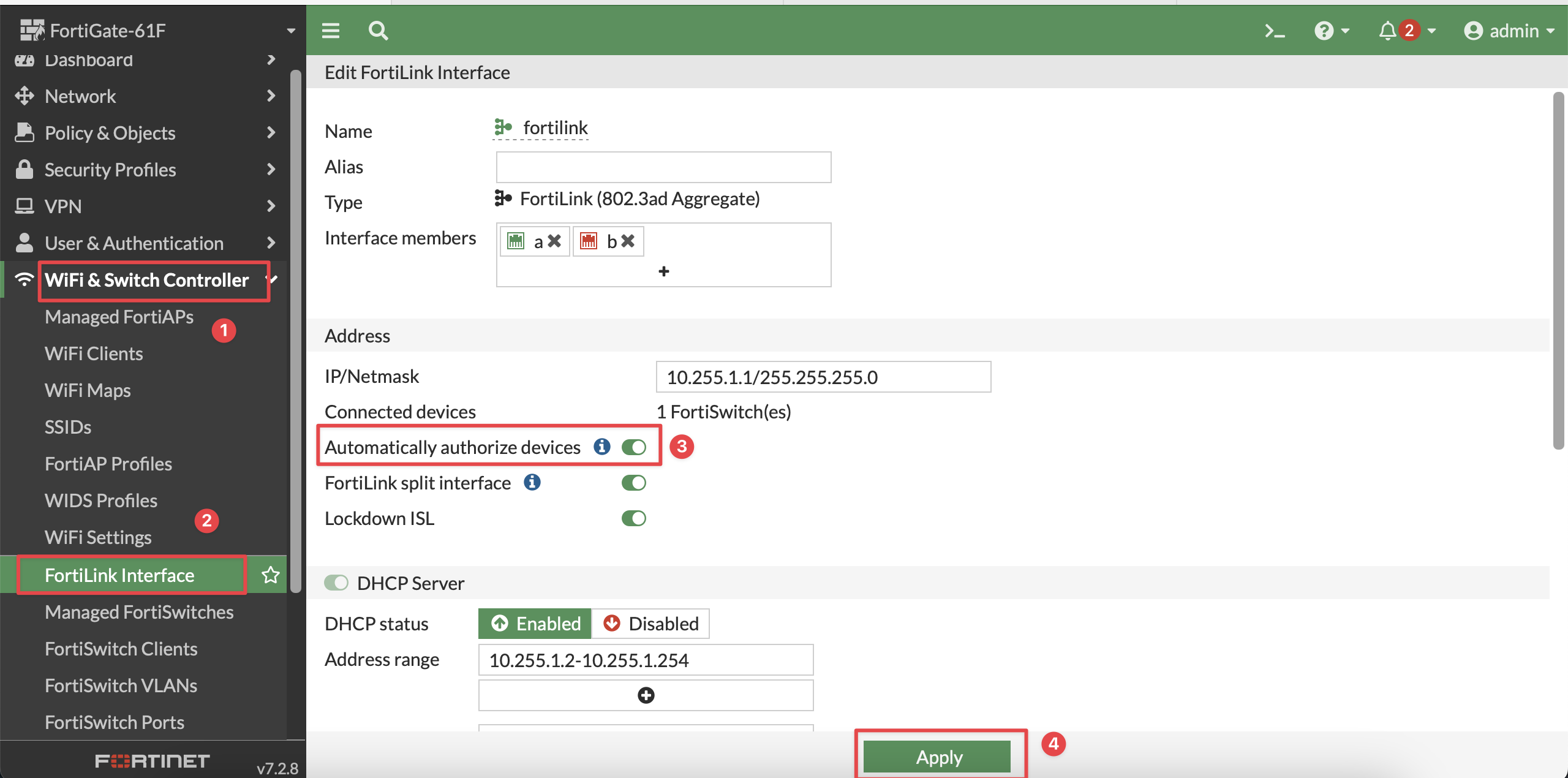

也可以設定FortiLink Interface開啟自動授權FortiSwitch功能

Figure 3: Automatically authorize devices

6. 部署模式#

FortiSwitch有多種部署方式故於安裝前需先評估要採取哪種方式

6.1. 單一台FortiSwitch#

可分為使用Physical Port或LAG Port連接兩種設定

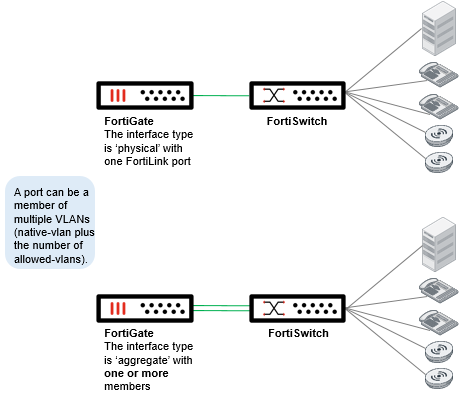

Figure 4: Single FortiGate managing a single FortiSwitch unit

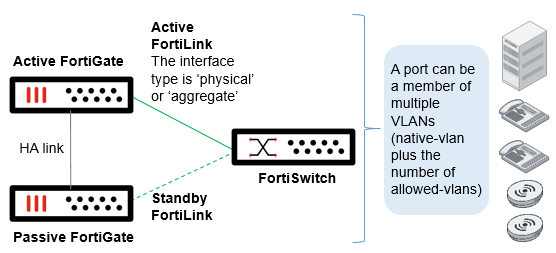

Figure 5: HA-mode FortiGate units managing a single FortiSwitch unit

6.1.1. FortiGate FortiLink Type為Physical#

直接將FortiGate與FortiSwitch連接即可，但此種方式較不建議，因為缺少上行鏈路的備援且擴充性也較差

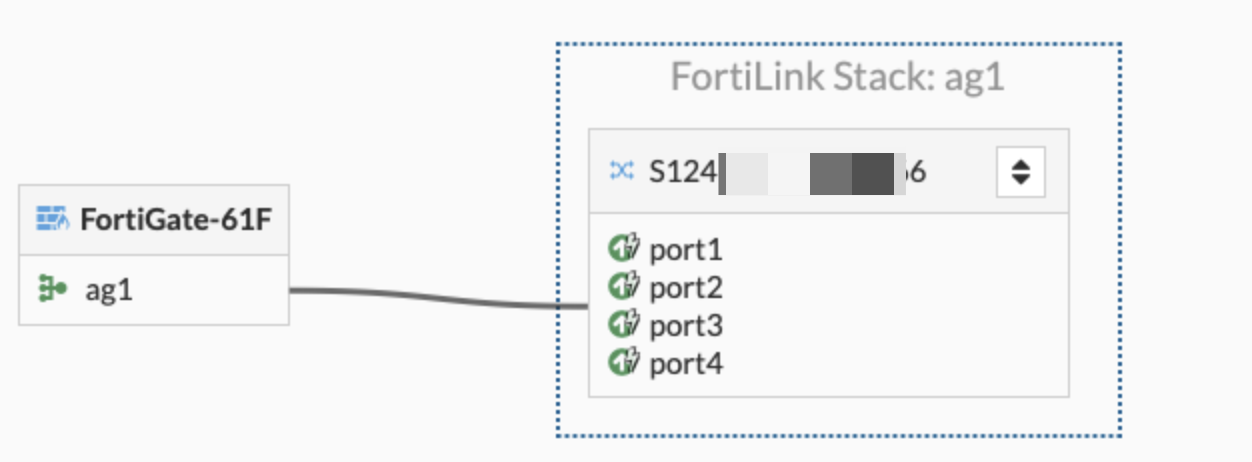

6.1.2. FortiGate FortiLink Type為Aggregate#

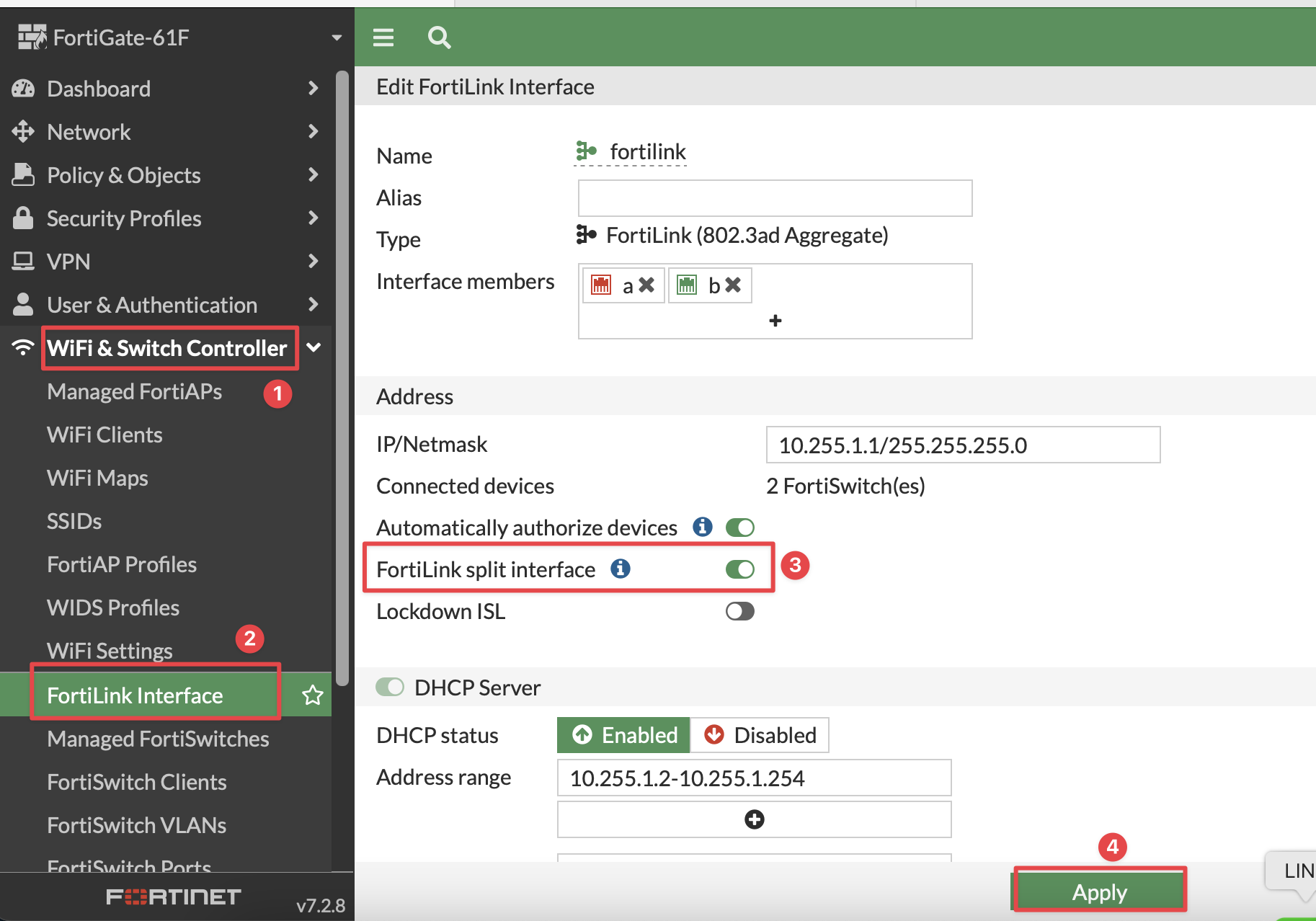

FortiGate與FortiSwitch之間允許多條線路，但若要每條線路都處於Active狀態則要關閉FortiLink split interface功能

Figure 7: Disable FortiLink Split Interface

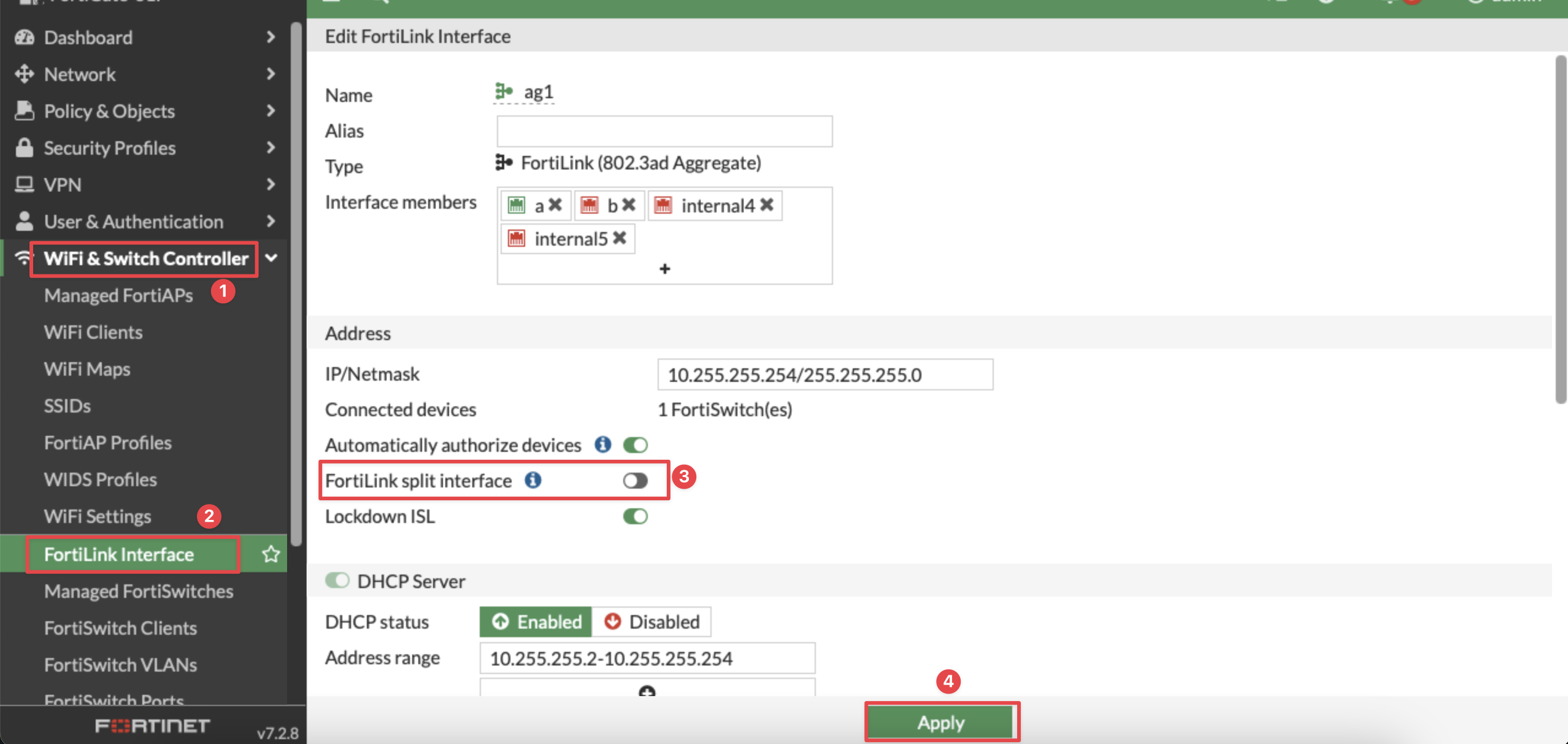

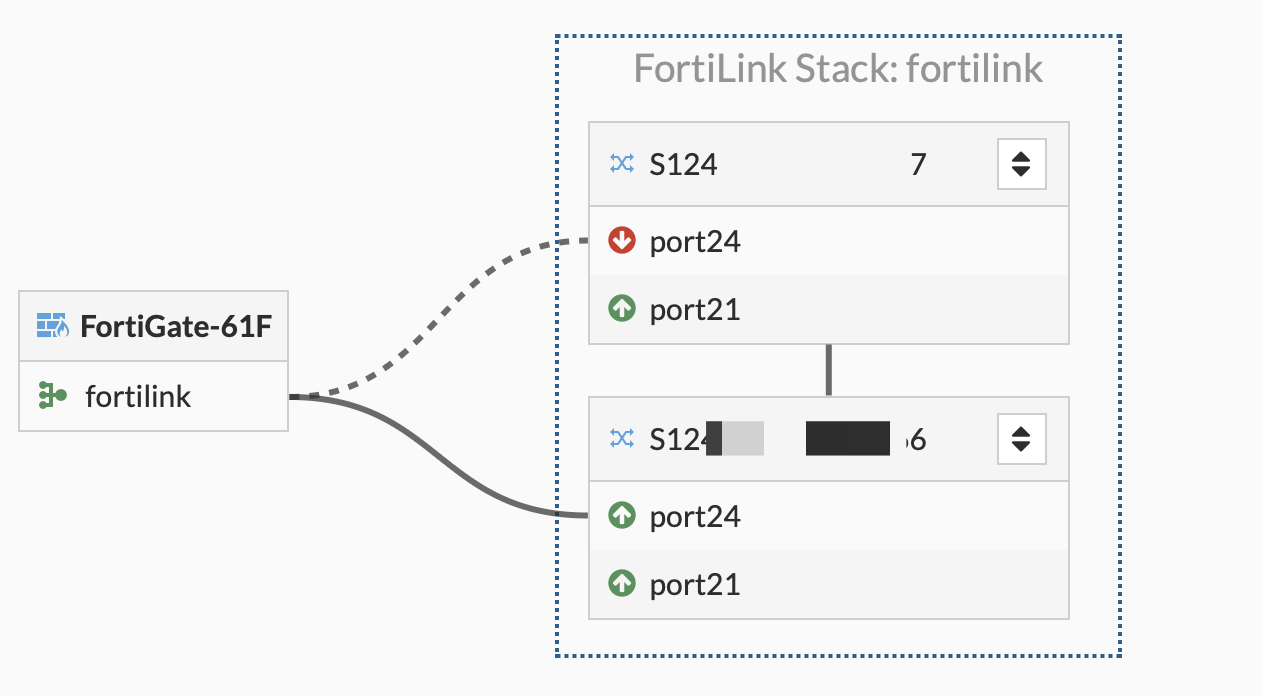

下圖為關閉FortiLink split interface後4條線路就都是處於Active狀態，若是沒有關閉則僅會有一條是處於Acitve狀態

6.2. 多台FortiSwitch#

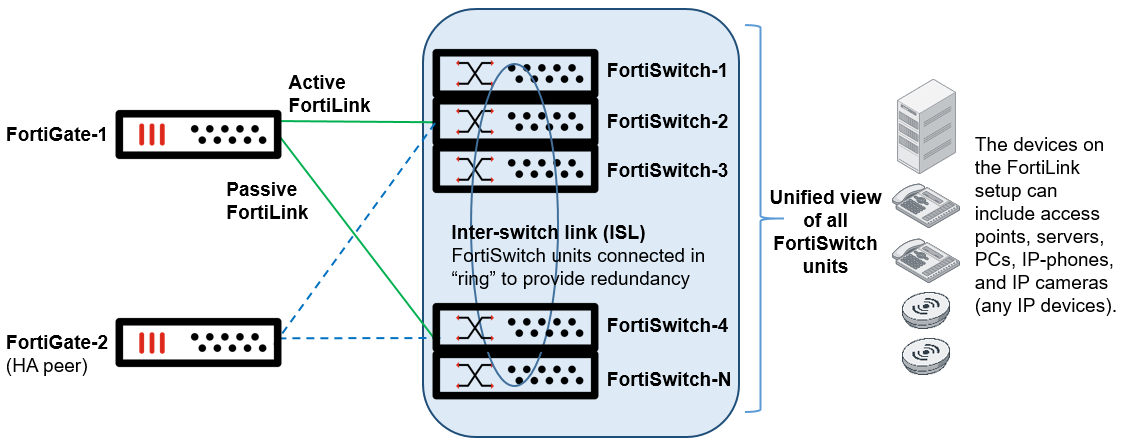

Figure 10: Single FortiGate unit managing a stack of several FortiSwitch units

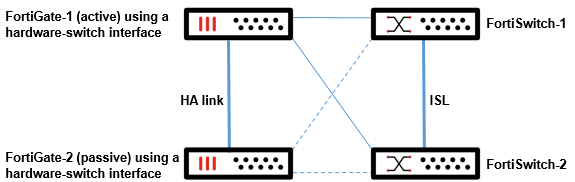

Figure 11: HA-mode FortiGate units managing a stack of several FortiSwitch units

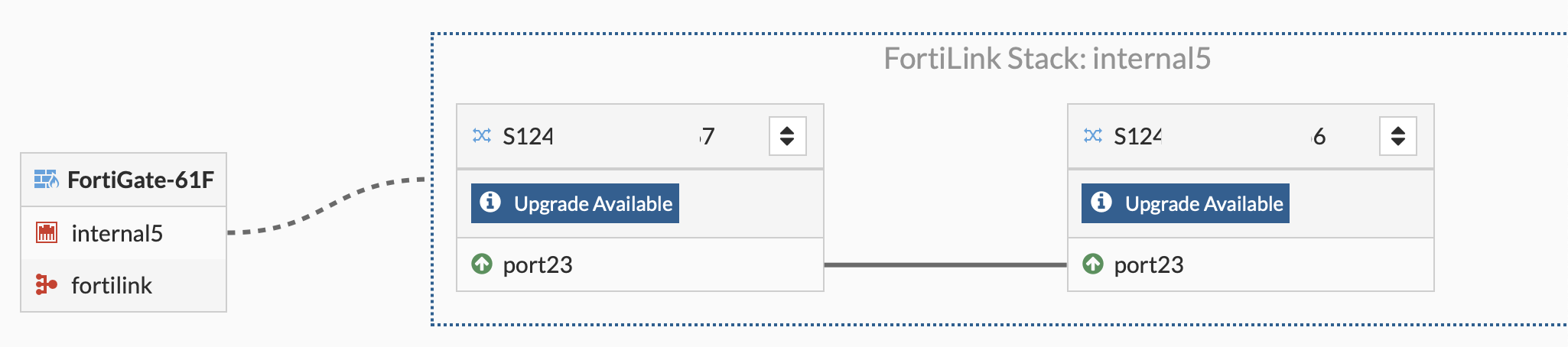

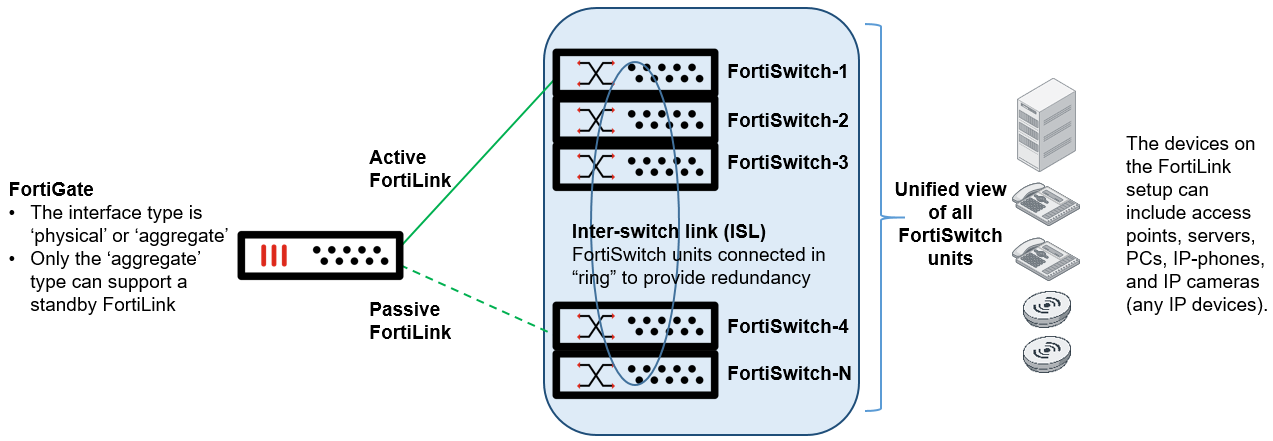

FortiSwitch之間以Ring方式連接

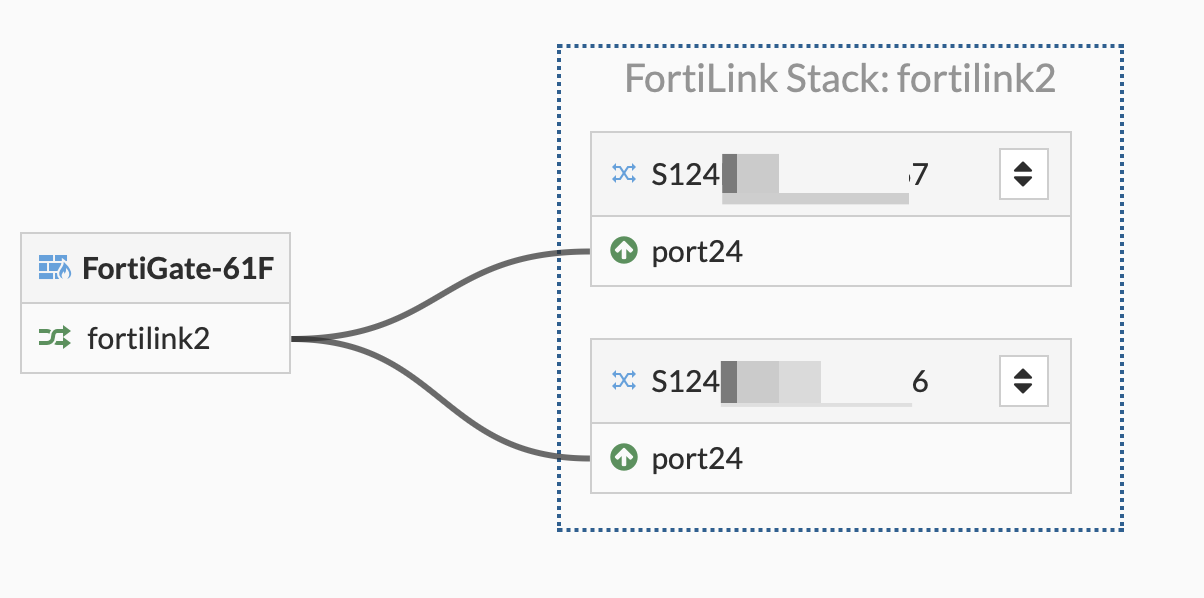

若FortiLink Type是Aggregate則可以將最後一台FortiSwitch連接到FortiLink Interface但是FortiLink split interface功能要打開，此時最後一台的連線會處於Standby狀態。僅有當第一台FortiSwitch介面Down時該介面才會被使用，使用此方式可以提供上行鏈路的備援，切換會有10-15秒鐘左右的中斷時間

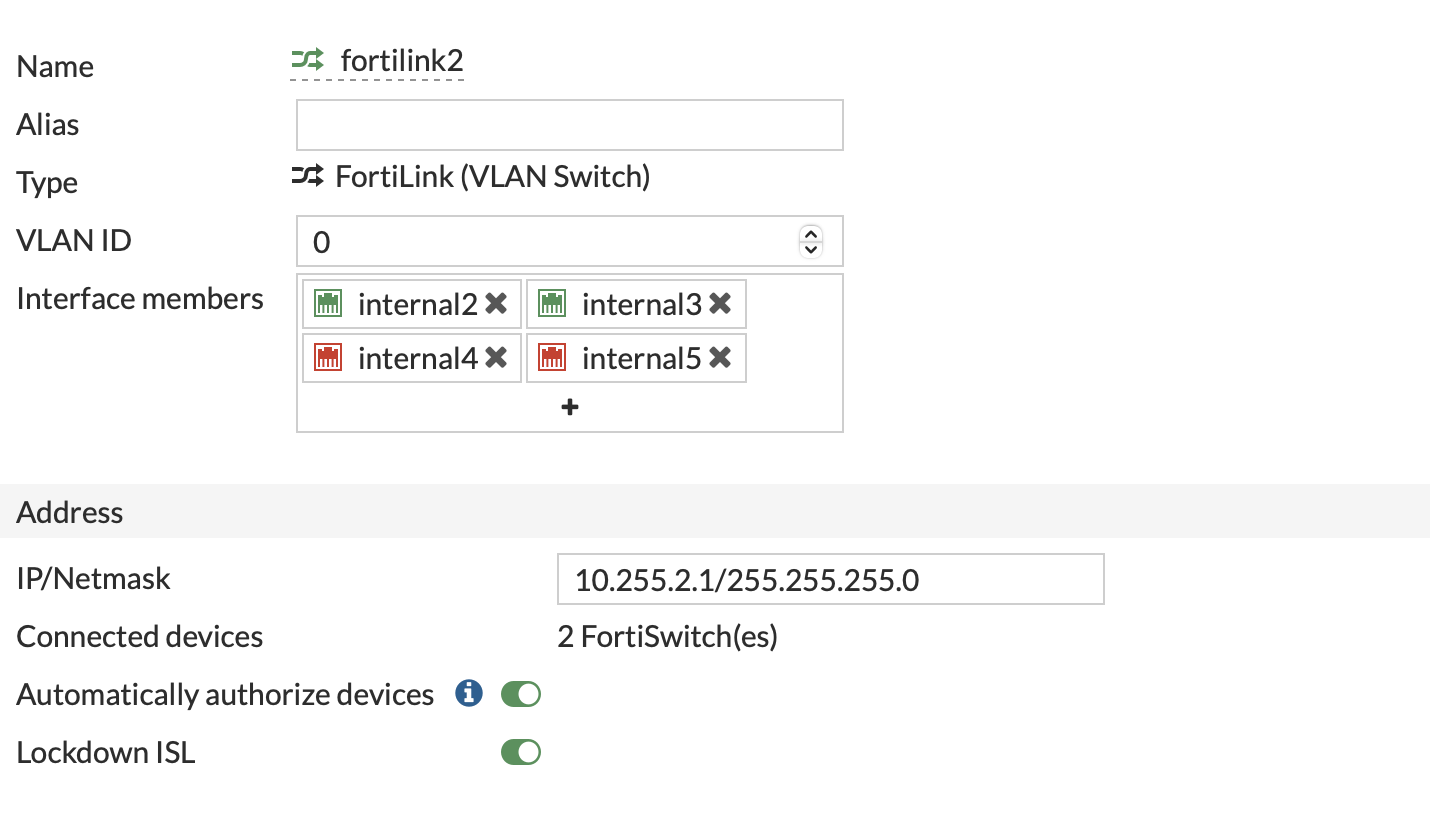

6.3. FortiLink Type為hardware或software switch#

Figure 14: Single FortiGate unit managing multiple FortiSwitch units

Figure 15: HA-mode FortiGate units using hardware-switch interfaces and STP

因為所有FortiSwitch都是直接連線到FortiGate故FortiSwitch之間的Layer 2流量都需經由FortiGate橋接進而增加FortiGate額外負擔故此種模式較不建議使用
這種模式下FortiGate上的Switch Interface可以接其他設備，但該設備要支援IEEE 802.1q VLAN tagging

Figure 16: FortiGate FortiLink Type VLAN Switch

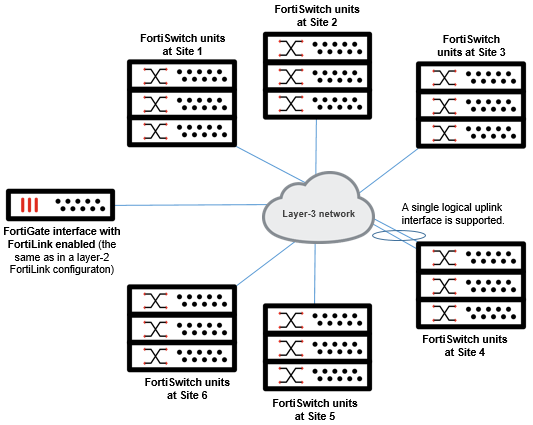

6.4. FortiLink mode over a layer-3 network#

需先設定FortiSwitch IP及路由確保可以到達FortiGate的FortiLink Interface
需先設定FortiGate Policy允許FortiSwitch及FortiGate的FortiLink Interface之間的流量
若有Layer 3設定相關需求僅能連線至該FortiSwitch設定無法於FortiGate上設定，包含Vlan Interface及其IP

6.4.1. 在FortiSwitch上的設定#

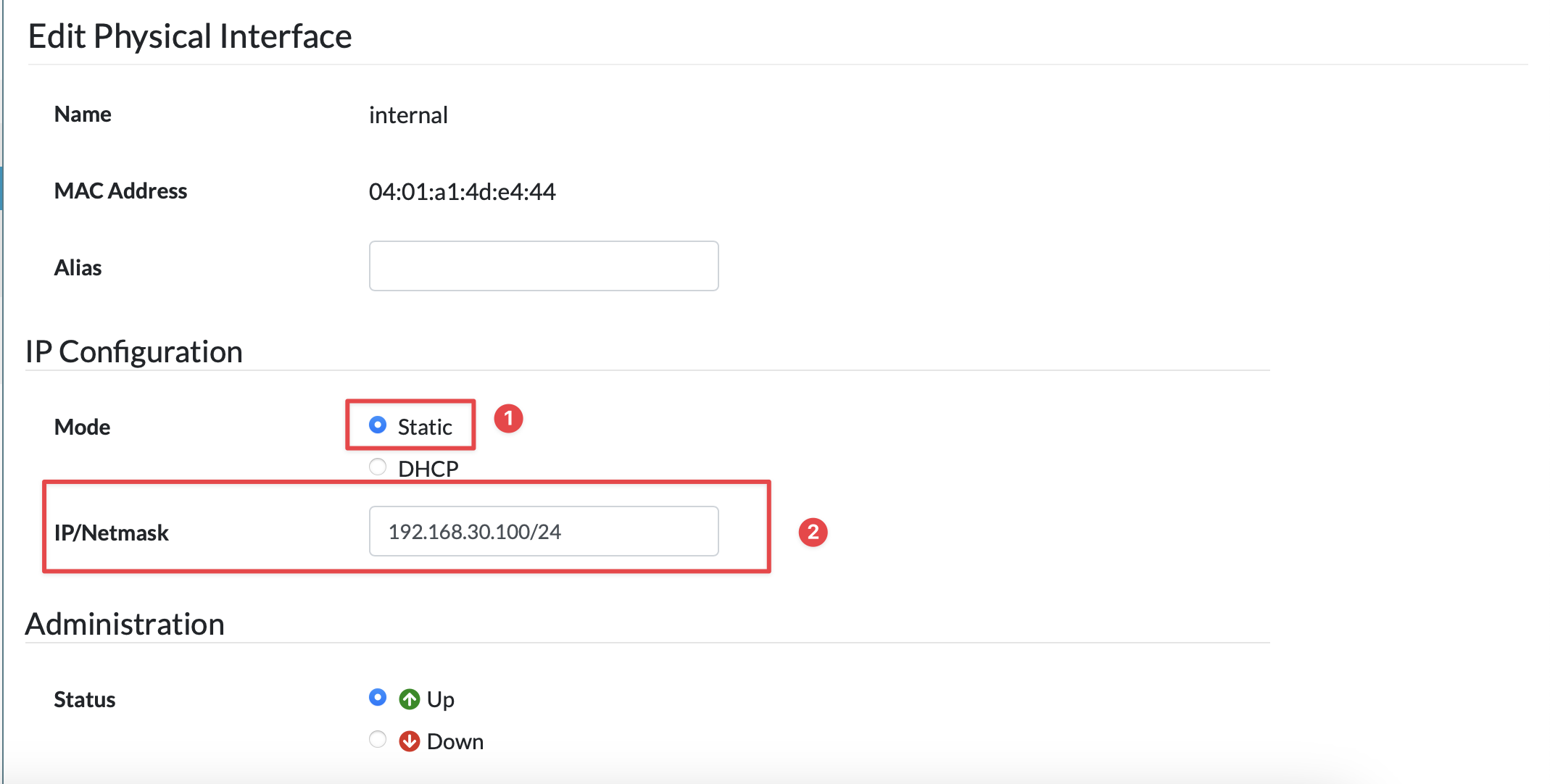

設定IP Address

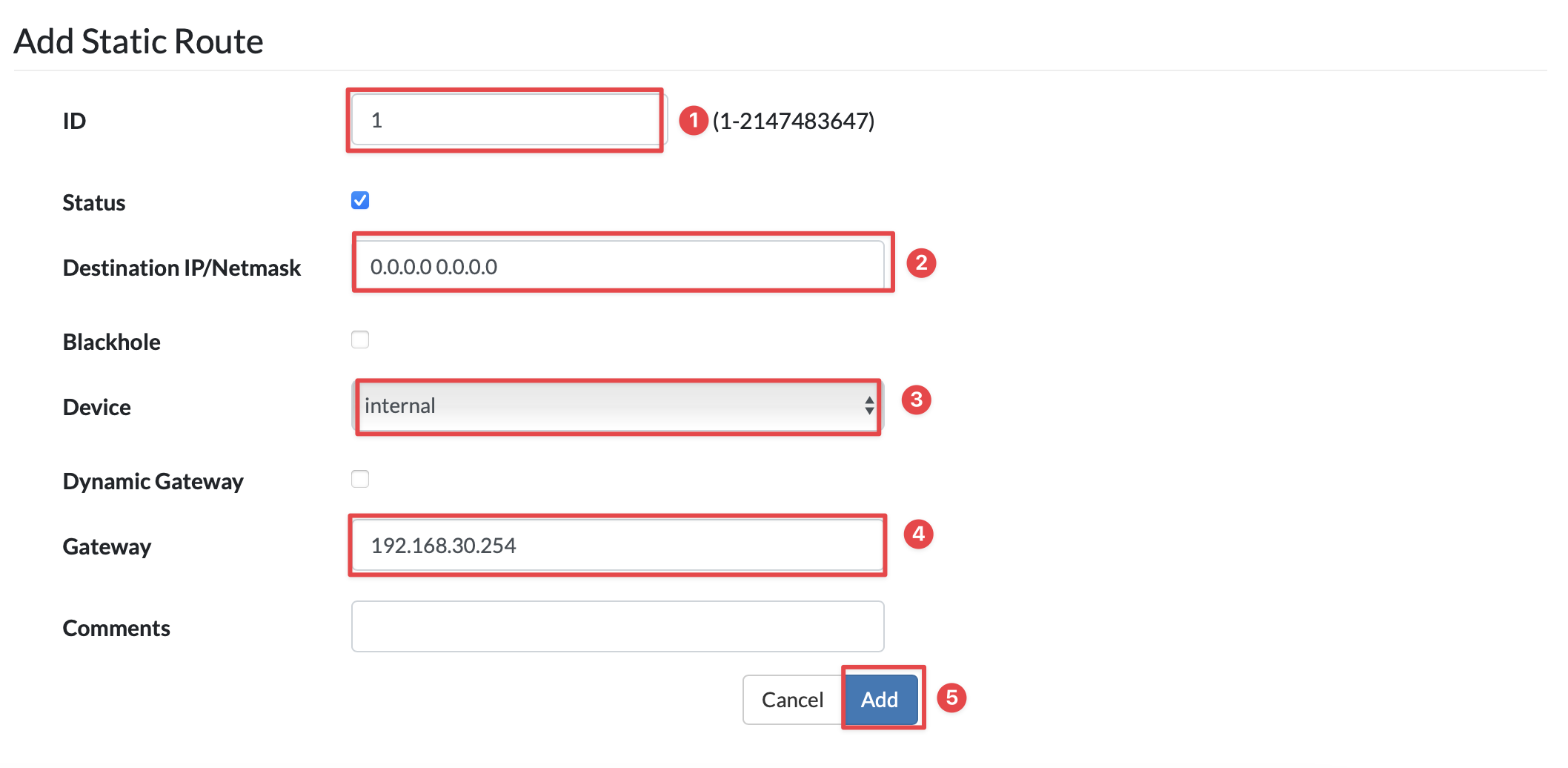

新增靜態路由

設定靜態查找FortiGate FortiLink Interface

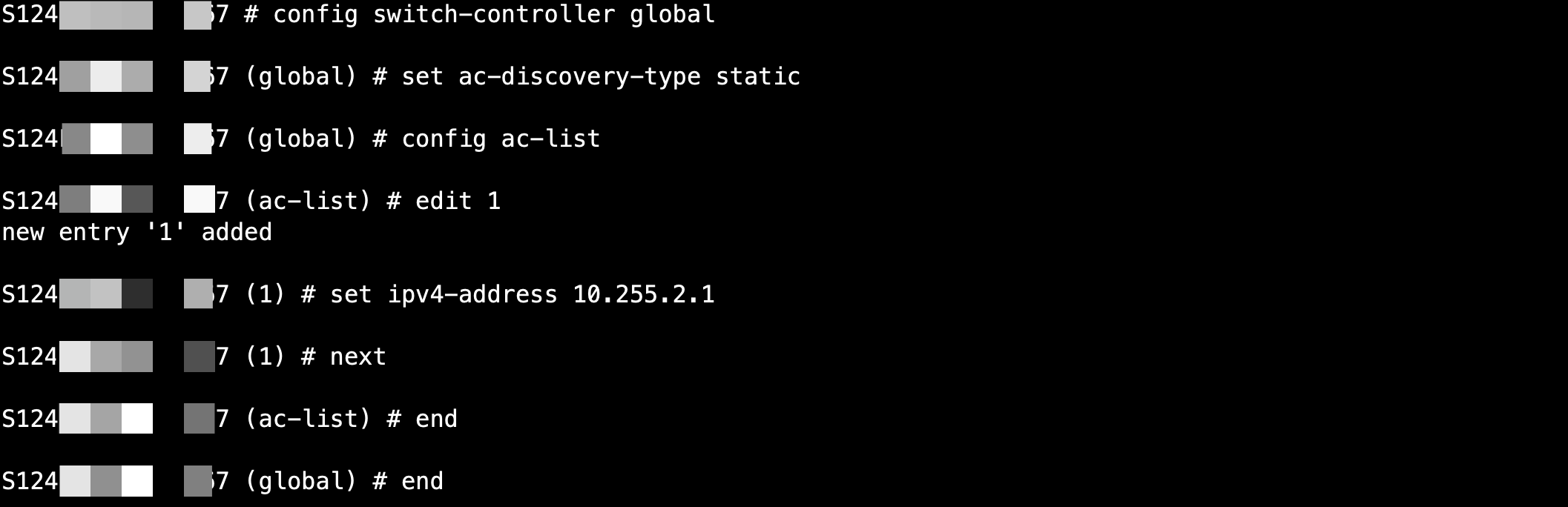

config switch-controller global
    set ac-discovery-type static
        config ac-list
        edit <id>
        set ipv4-address <IPv4_address>
        next
    end
end

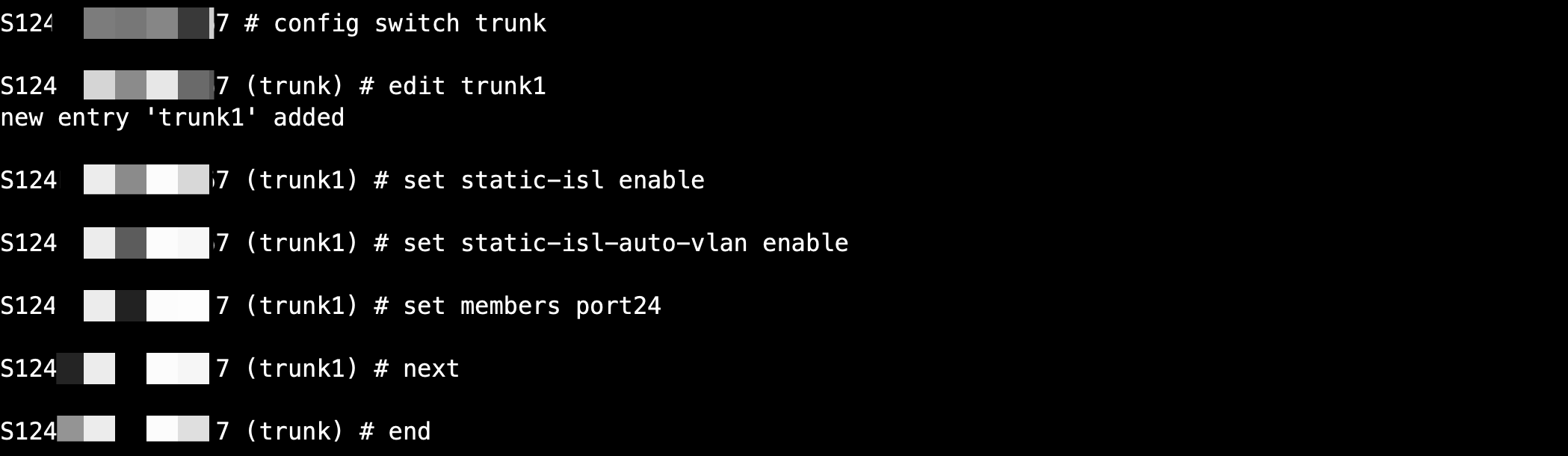

設定Static ISL

config switch trunk
    edit <trunk_name>
        set static-isl enable
        set static-isl-auto-vlan {enable | disable}
        set members <switch_ports>
    next
end

此處static-isl-auto-vlan設定為enable故當連接上FortiGate並授權後，其member port的native vlan會被變更為管理vlan 4094並且也會自動建立相關預設vlan

6.4.2. 在FortiGate上的設定#

可以單獨使用一個physical port當作over layer3 FortiSwitch的FortiLink Interface，這樣在vlan建立時就可以與其他FortiLink區隔開來，這個physical port不一定要有接線，設定方式請參考FortiGate Interface啟用FortiLink功能

新增Policy允許FortiSwitch到FortLink Interface流量，設定方式請參考設定Security Policy以允許訪問FortiLink Interface

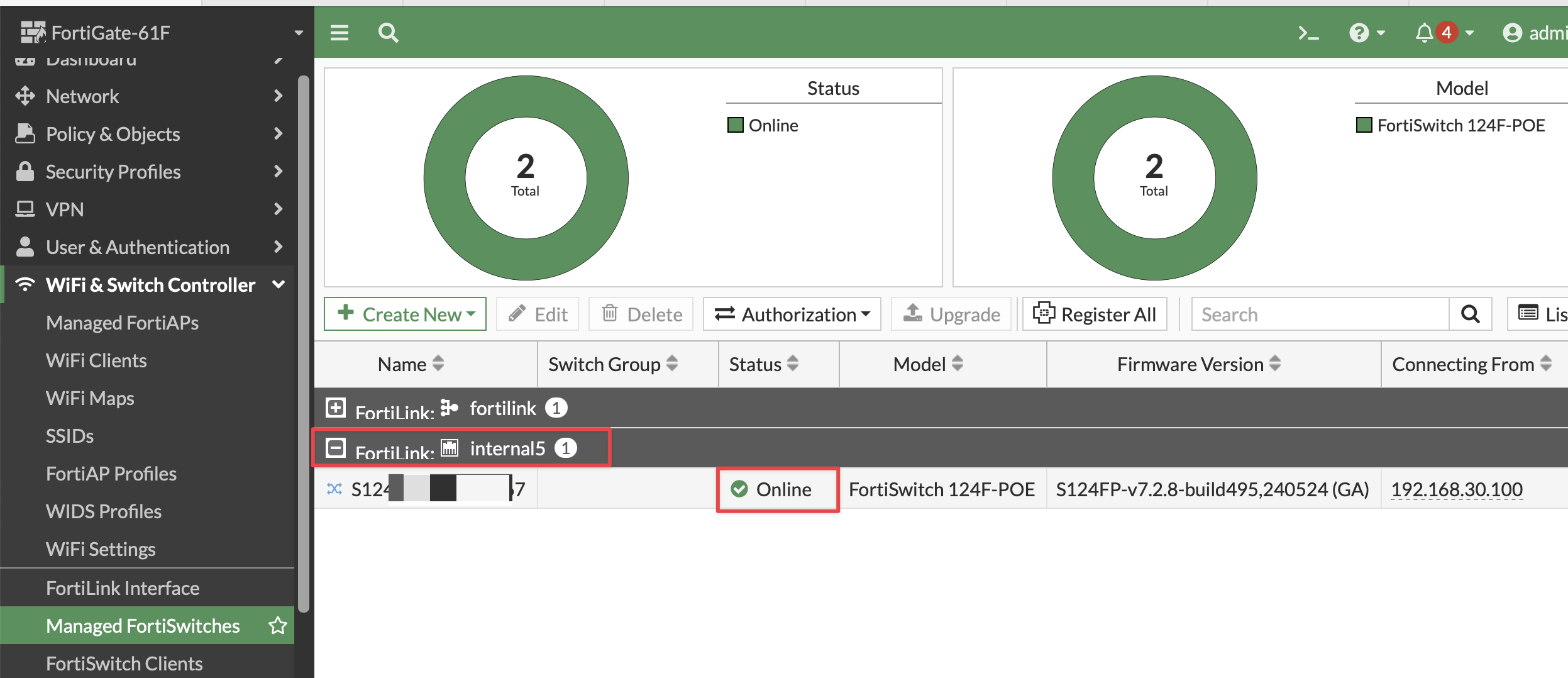

授權FortiSwitch，設定方式請參考授權FortiSwitch

Figure 27: Authorizing the FortiSwitch unit

6.4.3. 連接第二台FortiSwitch#

若over layer3的FortiSwitch不止一台則設定步驟與第一台相同僅不需要設定static ISL

完成IP及路由設定
將第二台FortiSwitch連接第一台FortiSwitch此時就會自動建立ISL Link
設定靜態查找FortiGate FortiLink
於FortiGate完成授權

7. VLAN設定#

7.1. 新增VLAN#

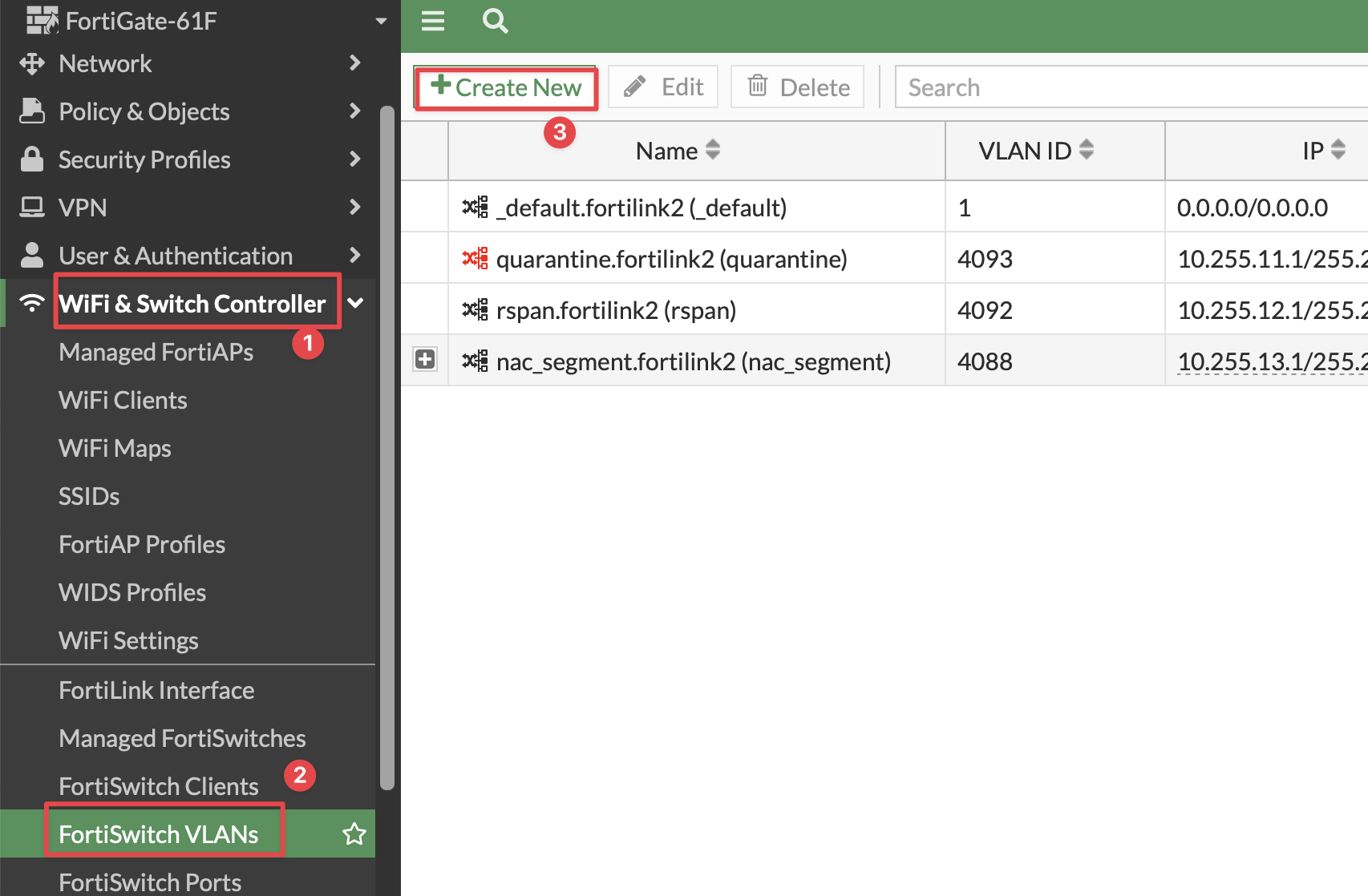

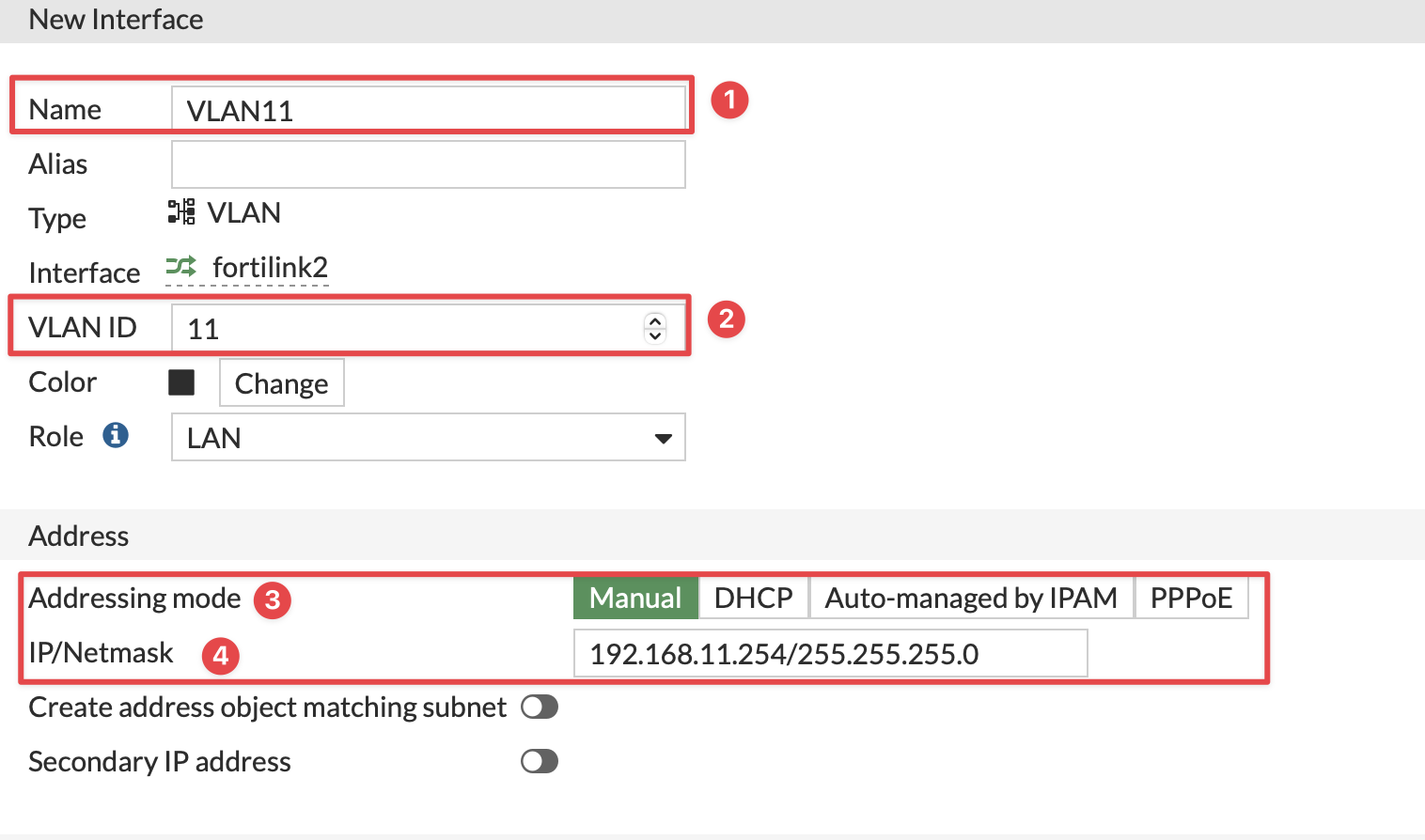

編號	欄位名稱	欄位描述
1	Interface Name	VLAN Interface名稱，可自定義
2	VLAN ID	VLAN ID
3	Addressing mode	IP設定方式
4	IP/Netmask	IP及子網路遮罩

編號	欄位名稱	欄位描述

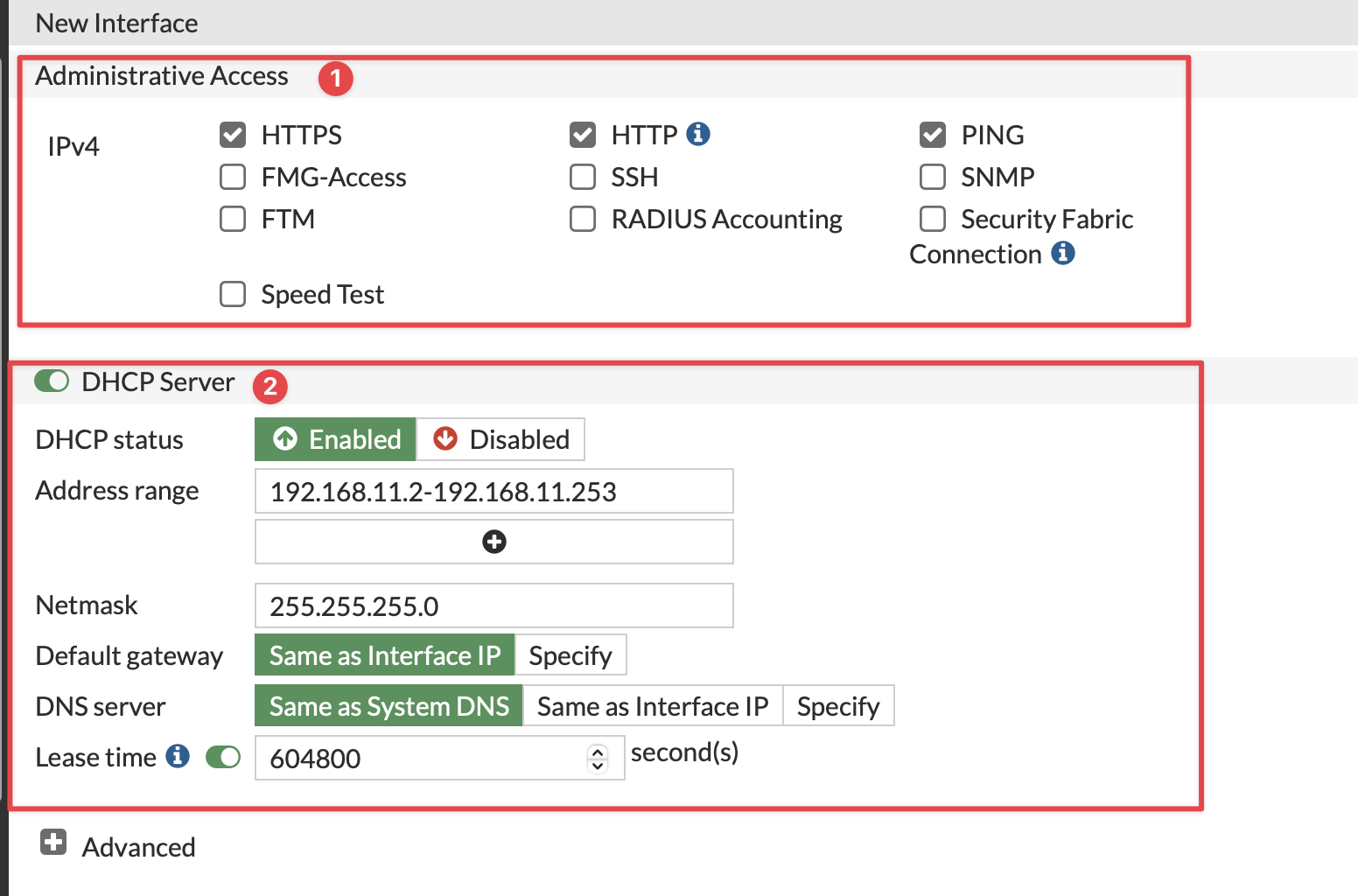

1	Administrative Access	Interface允許的功能。若要能夠連線此IP管理FortiGate需要勾選HTTPS
2	DHCP Server	是否要啟用DHCP服務，若啟用則需設定派發範圍等資訊

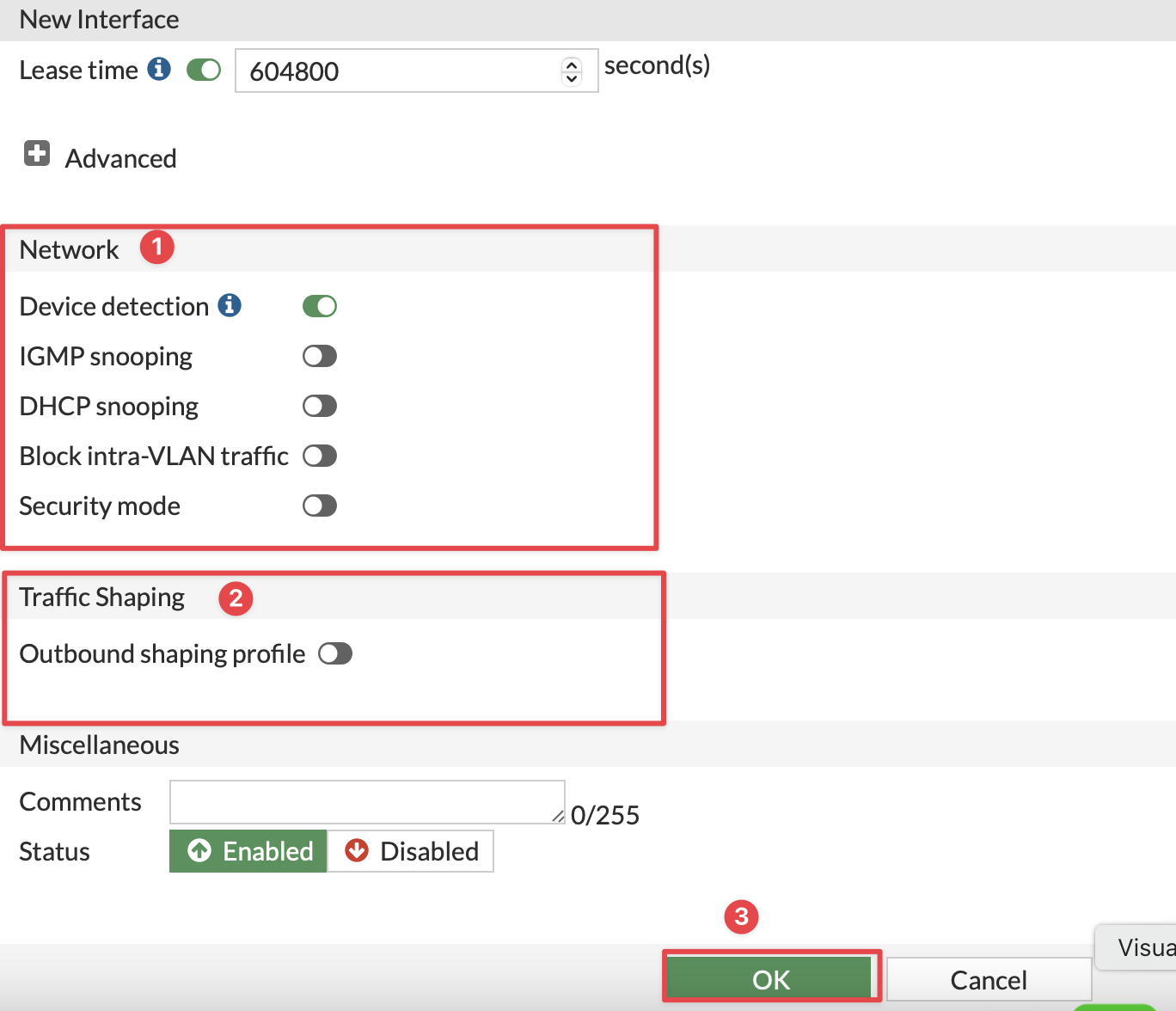

編號	欄位名稱	欄位描述
1	Network	網路安全相關功能。如DHCP snooping就是用來防止未授權的DHCP Server
2	Traffic Shaping	流量管控

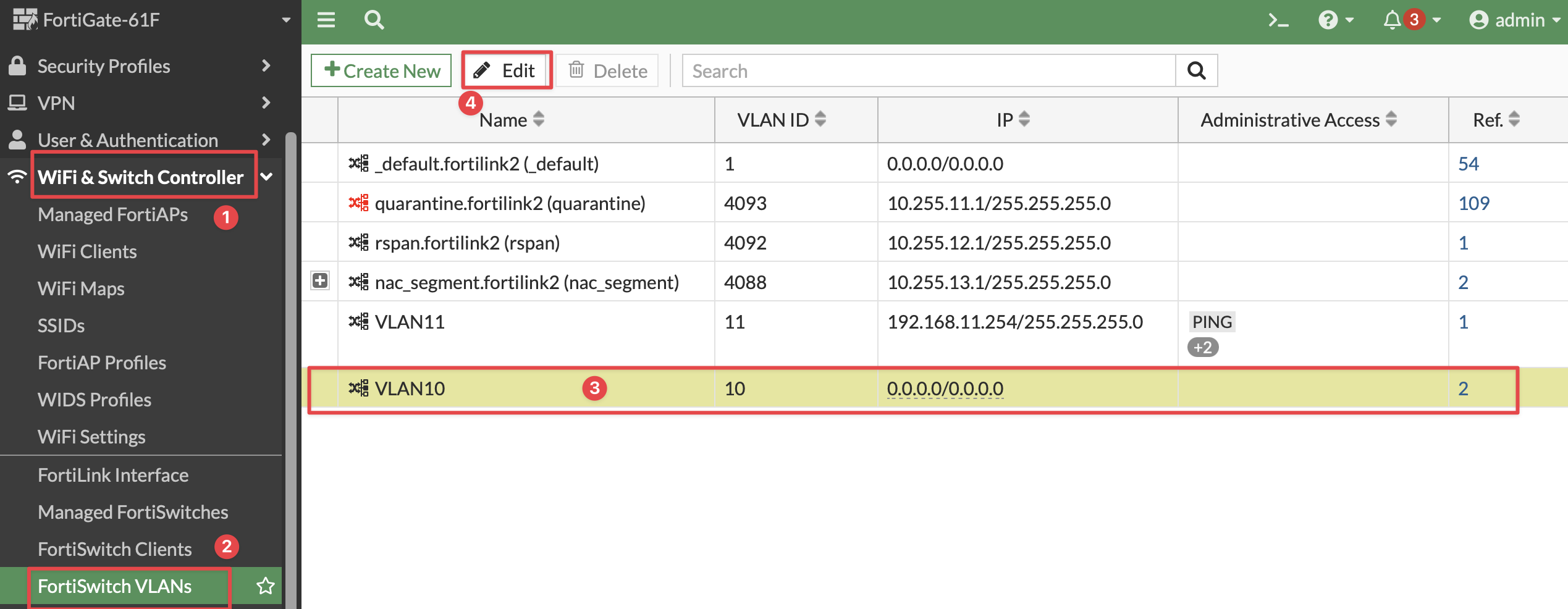

7.2. 刪除VLAN#

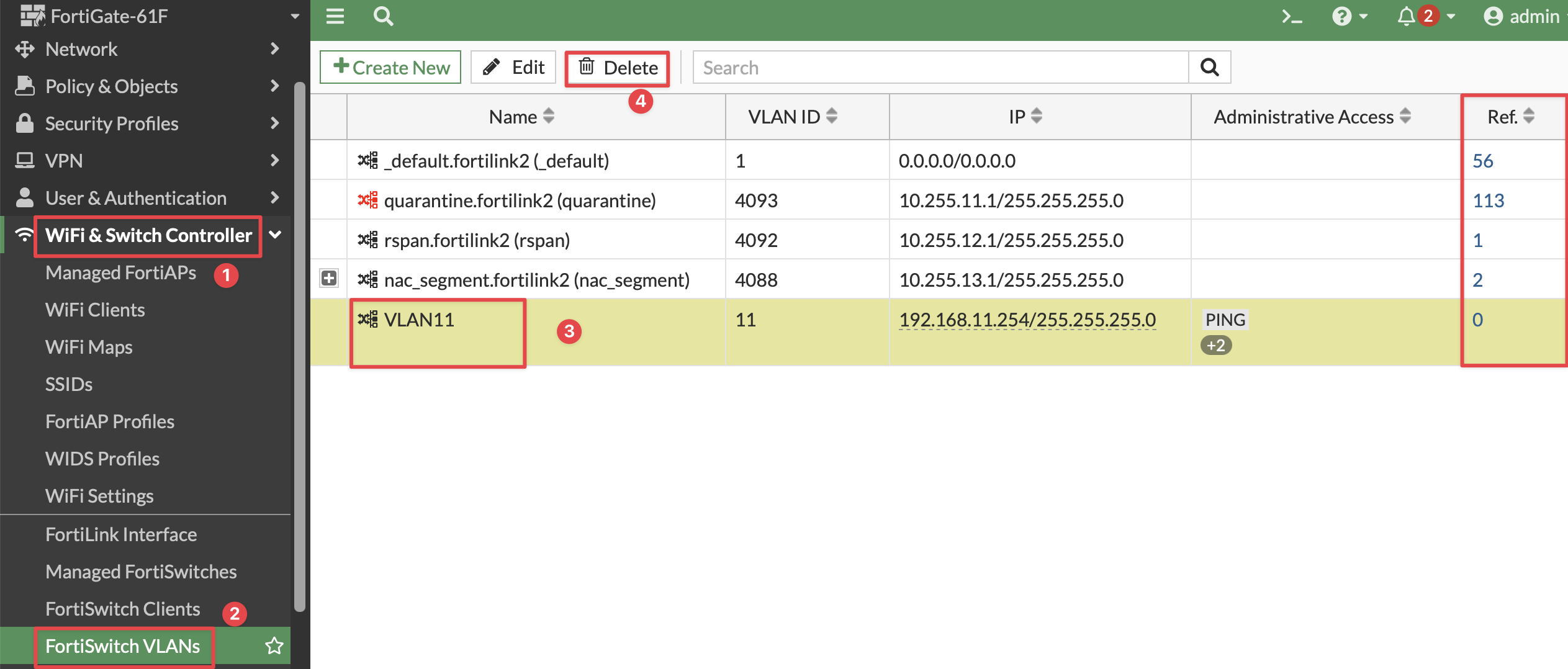

刪除VLAN時若Delete按鈕反灰則代表該介面有相關的關聯設定，需先將相關設定刪除才可以刪除此VLAN，相關設定可以使用Ref欄位查看，最常見的就是未關閉DHCP Server服務

7.3. 賦予VLAN到FortiSWitch Port#

Native VLAN就是Untagged VLAN，此VLAN Frames傳送出去時不會加Tag其餘VLAN則會;收到Untagged Frames時則會轉發至此VLAN
Allowed VLAN部分則是允許接收及傳送的VLAN，Native VLAN預設為允許傳送及接收故不需要額外加入Allowed VLAN清單裡面
FortiSwitch Port預設接收所有802.1Q Untagged或Tagged Frames，但會再比對Native VLAN及Allowed VLANs清單決定是否放行，若要變更此行為可使用CLI實施更改

config switch interface
edit <interface>
set discard-mode <all-tagged | all-untagged | none>
end

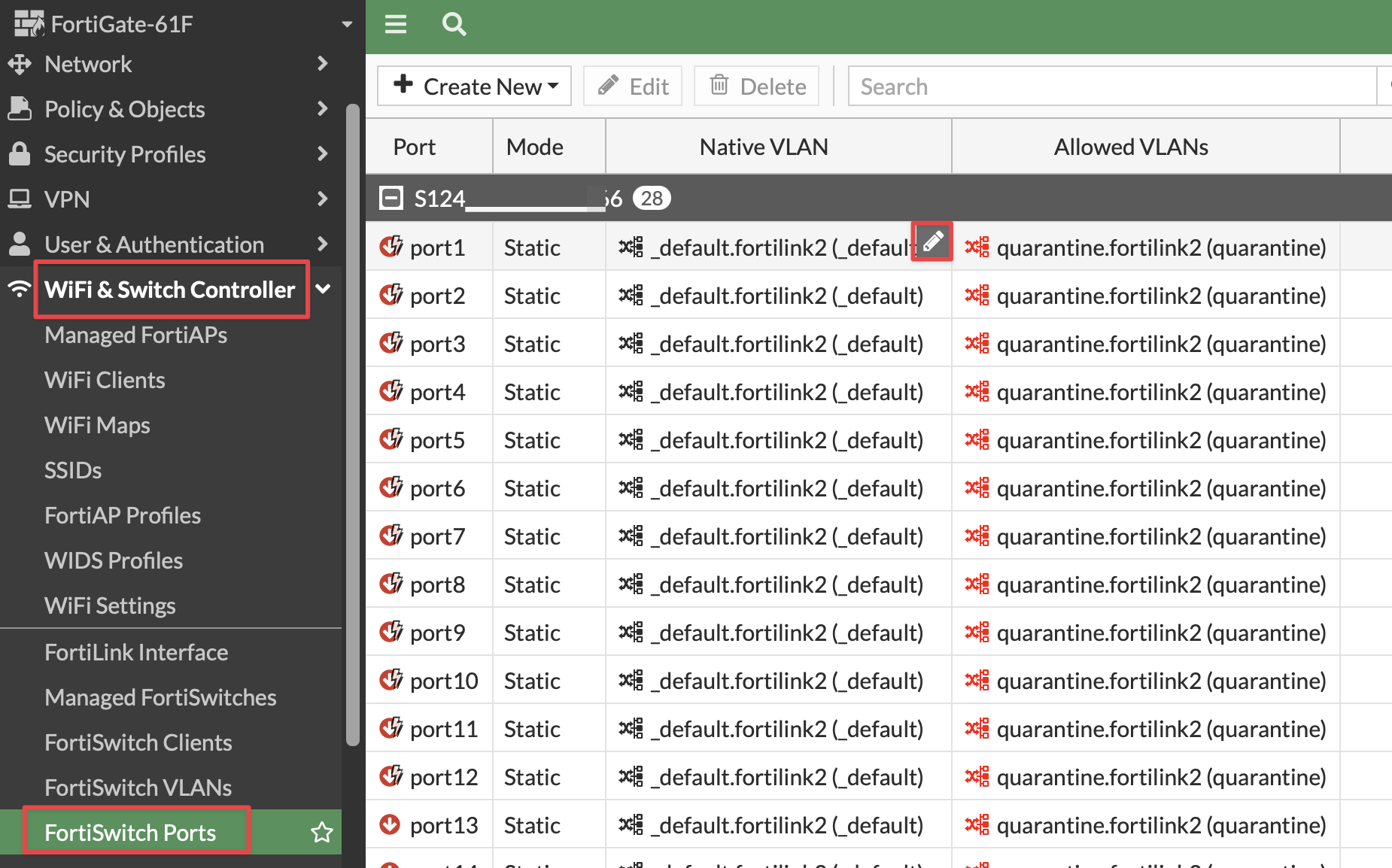

修改Native VLAN

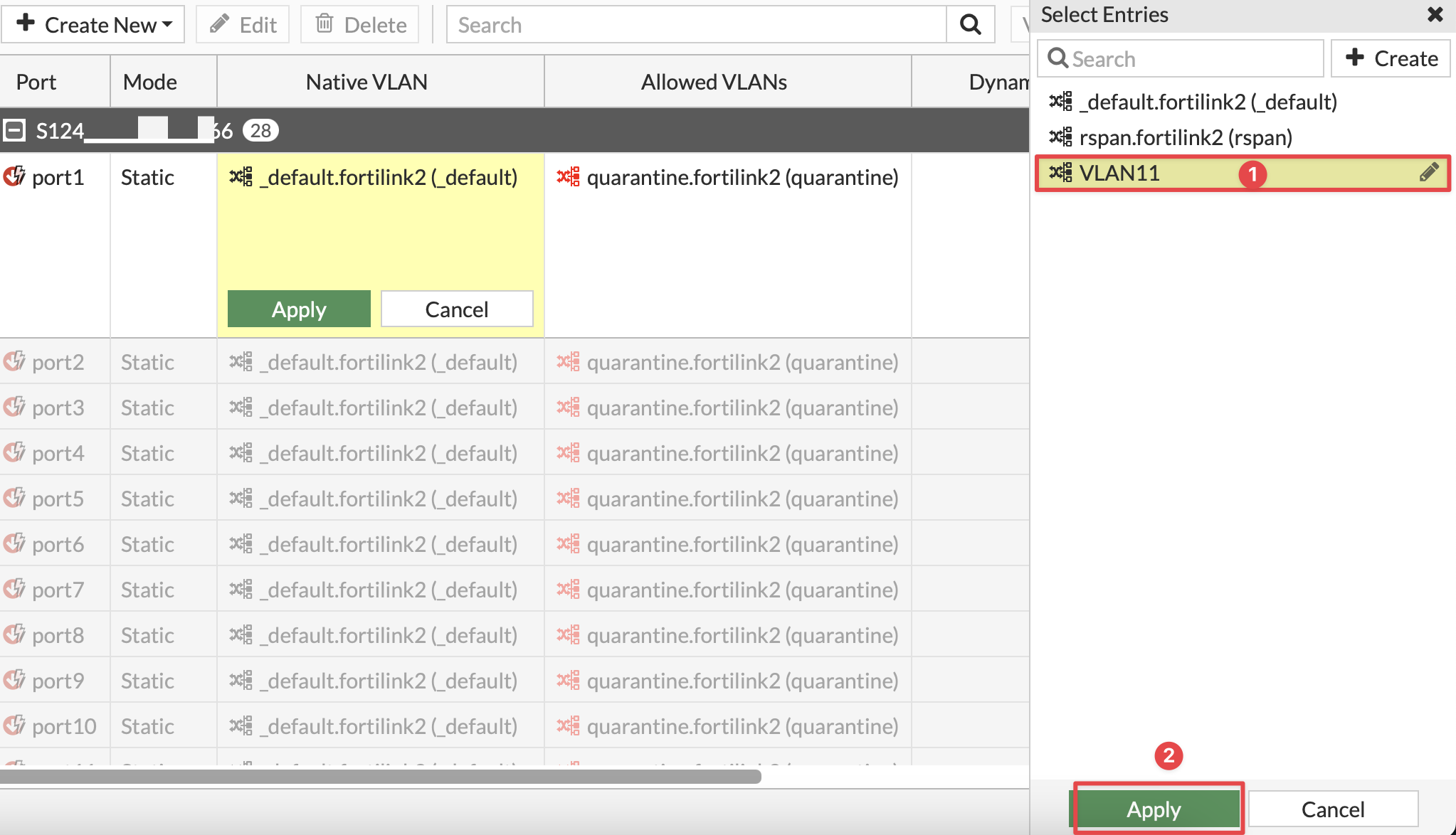

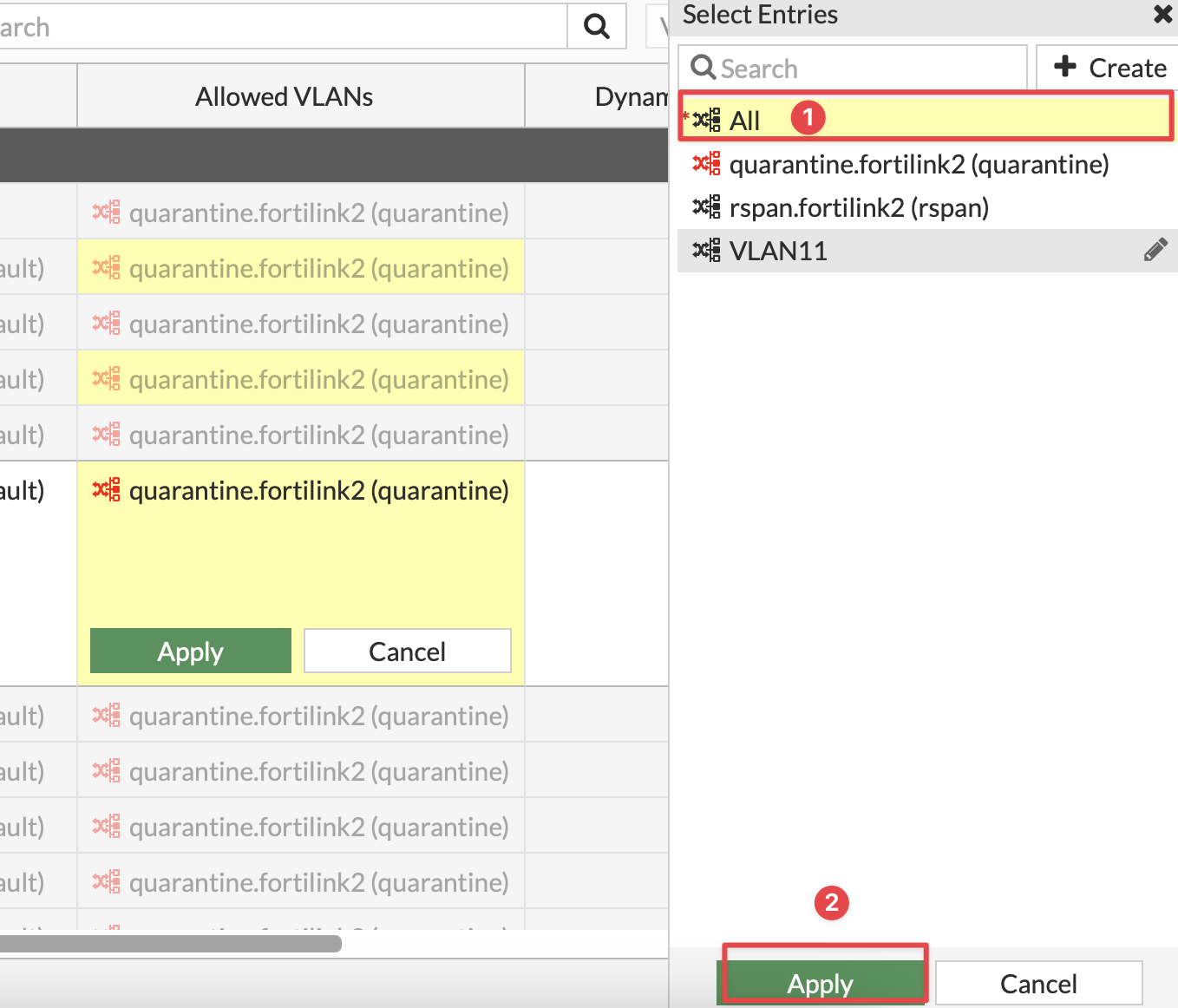

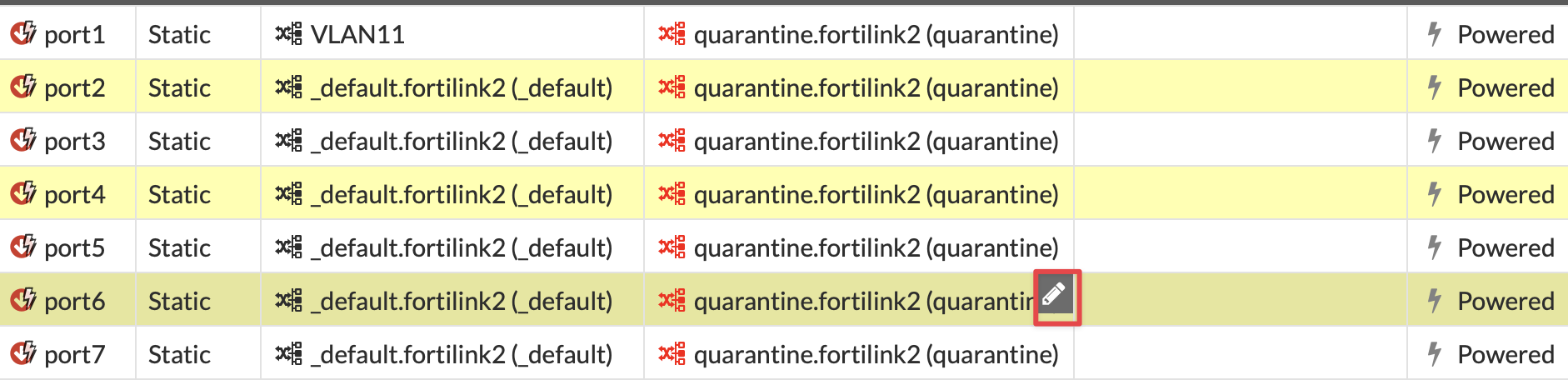

要同時設定多個Interface可以使用shift範圍選取或ctrl特定選取來達到，此處為修改Allowed VLANs

若Port是Trunk（Link Aggregation Group）介面的成員則VLAN僅需設定Trunk介面即可

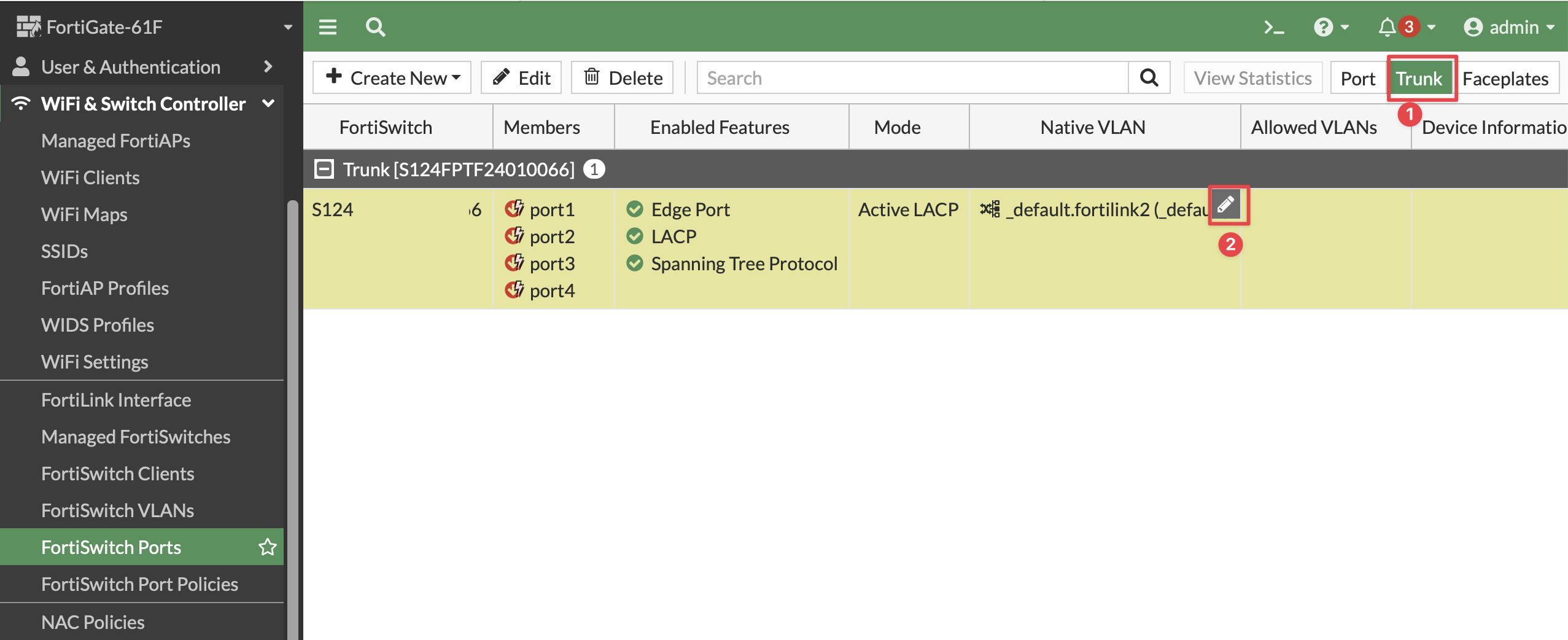

8. Trunk（Link Aggregation Group）設定#

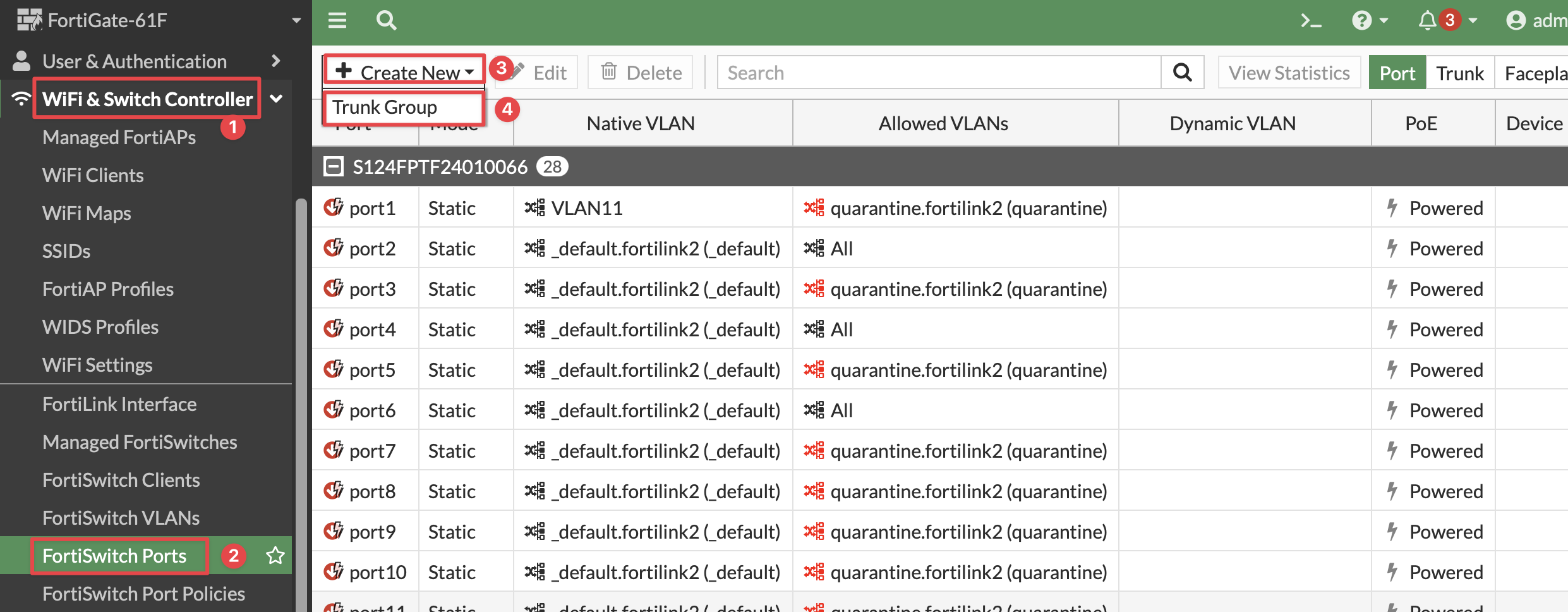

8.1. 新增Trunk#

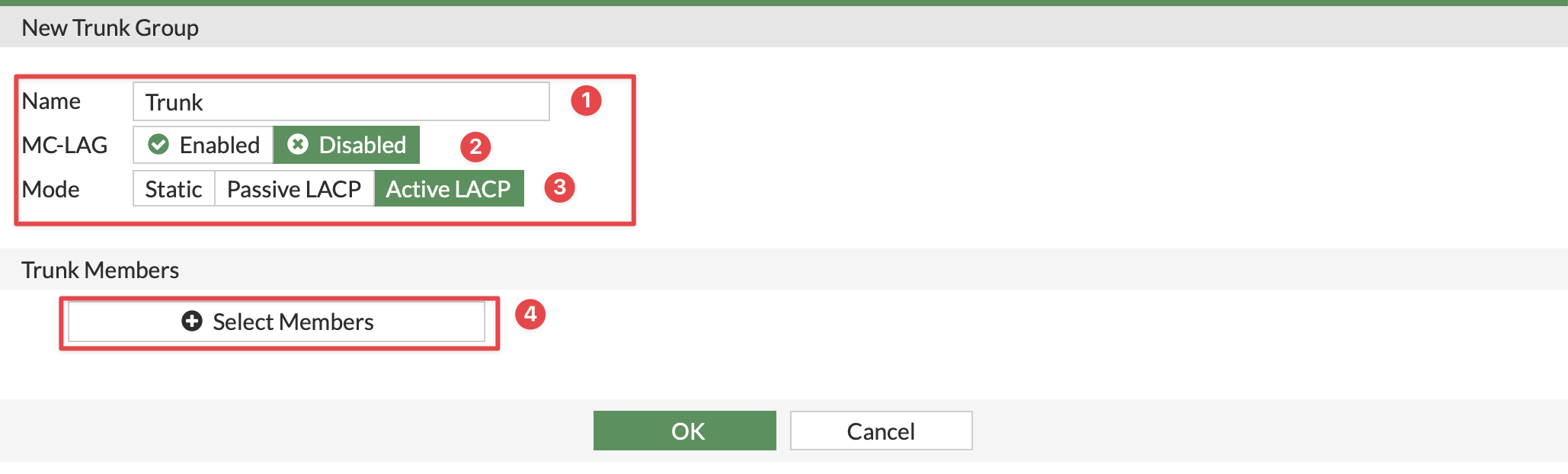

編號	欄位名稱	欄位描述
1	Name	Trunk Group名稱
2	MC-LAG	僅有在已經設定完成MCLAG Peer Group的交換器才可啟用此選項，啟用後Trunk即可跨兩台在MCLAG Group裡的FortiSwitch
3	Mode	Trunk模式。 - Static：不論對端是否有設定Link Aggregation一率啟用。 - Passive LACP：僅有接受到對端發送的LACP封包時才會啟用。 - Active LACP：主動發送給對端LACP封包協商啟用Link Aggregation

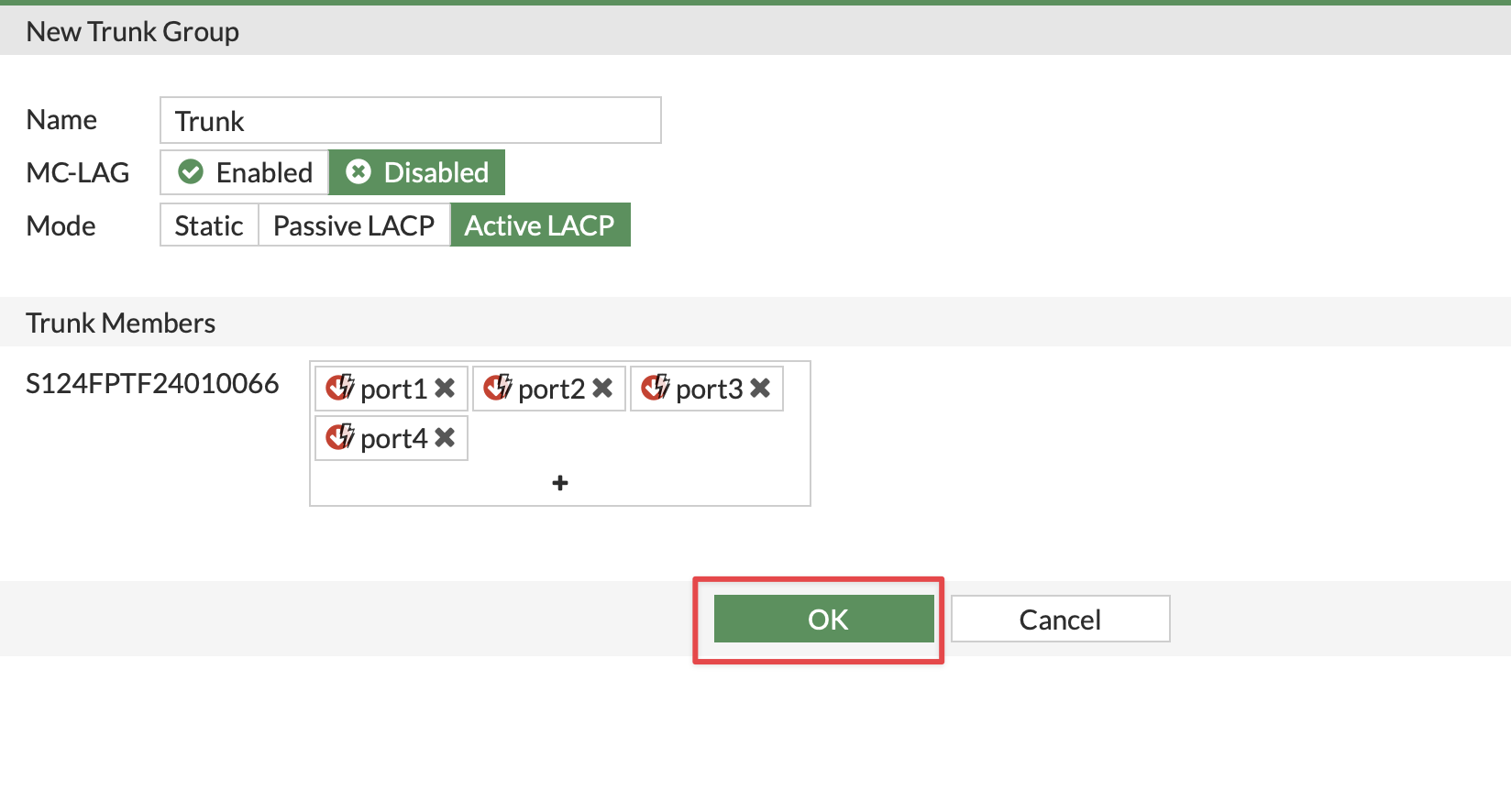

4	Trunk Members	選擇要加入Link Aggregation的Port

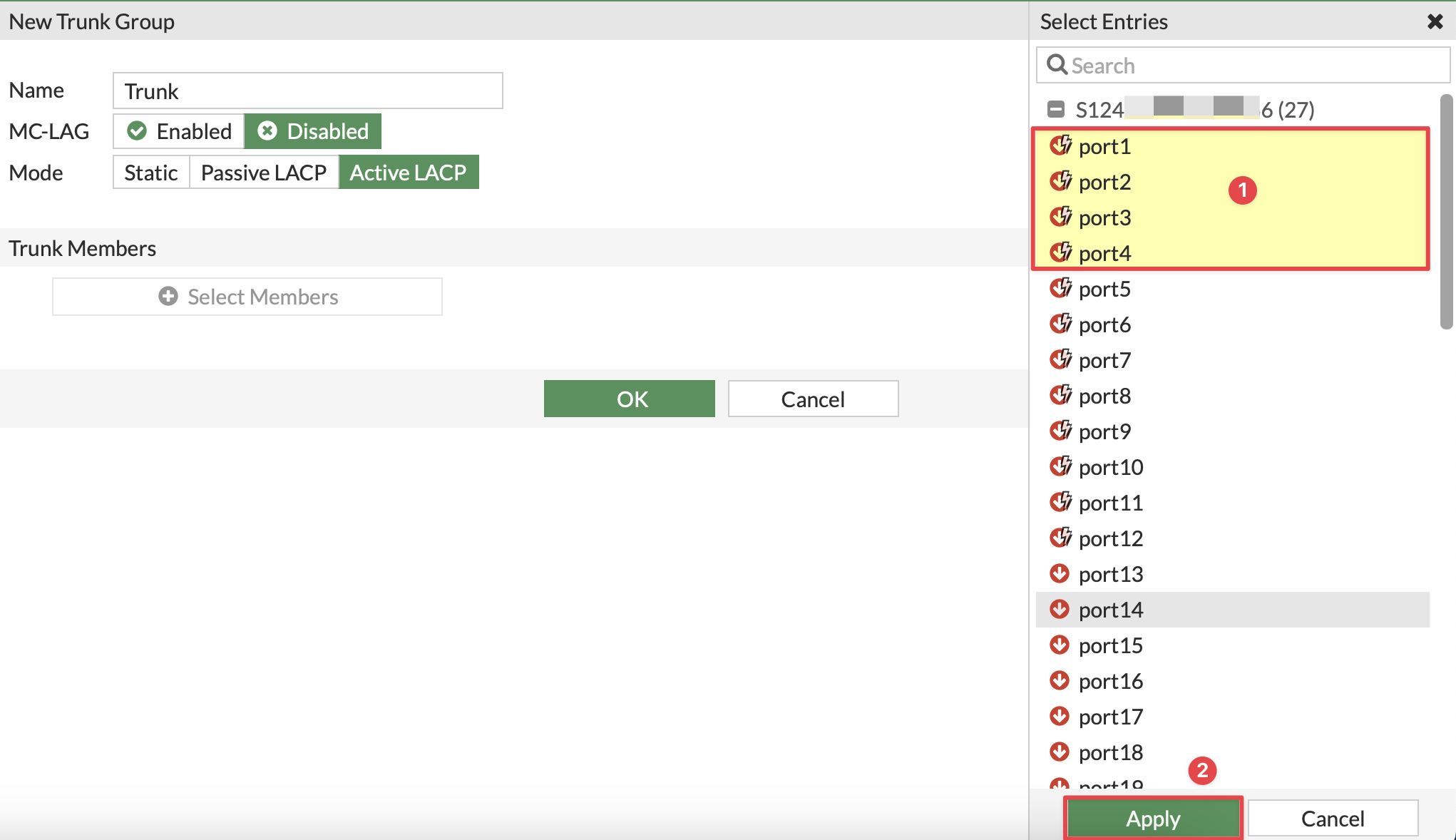

選擇Members

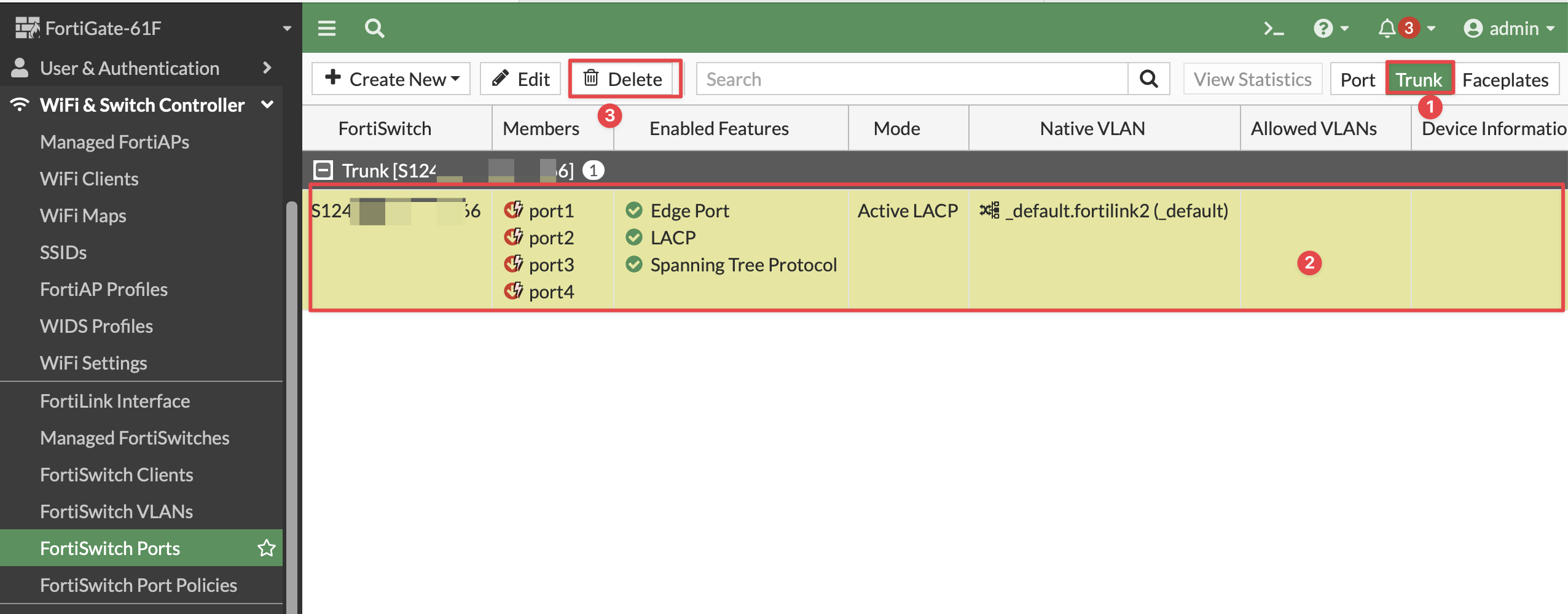

8.2. 刪除Trunk#

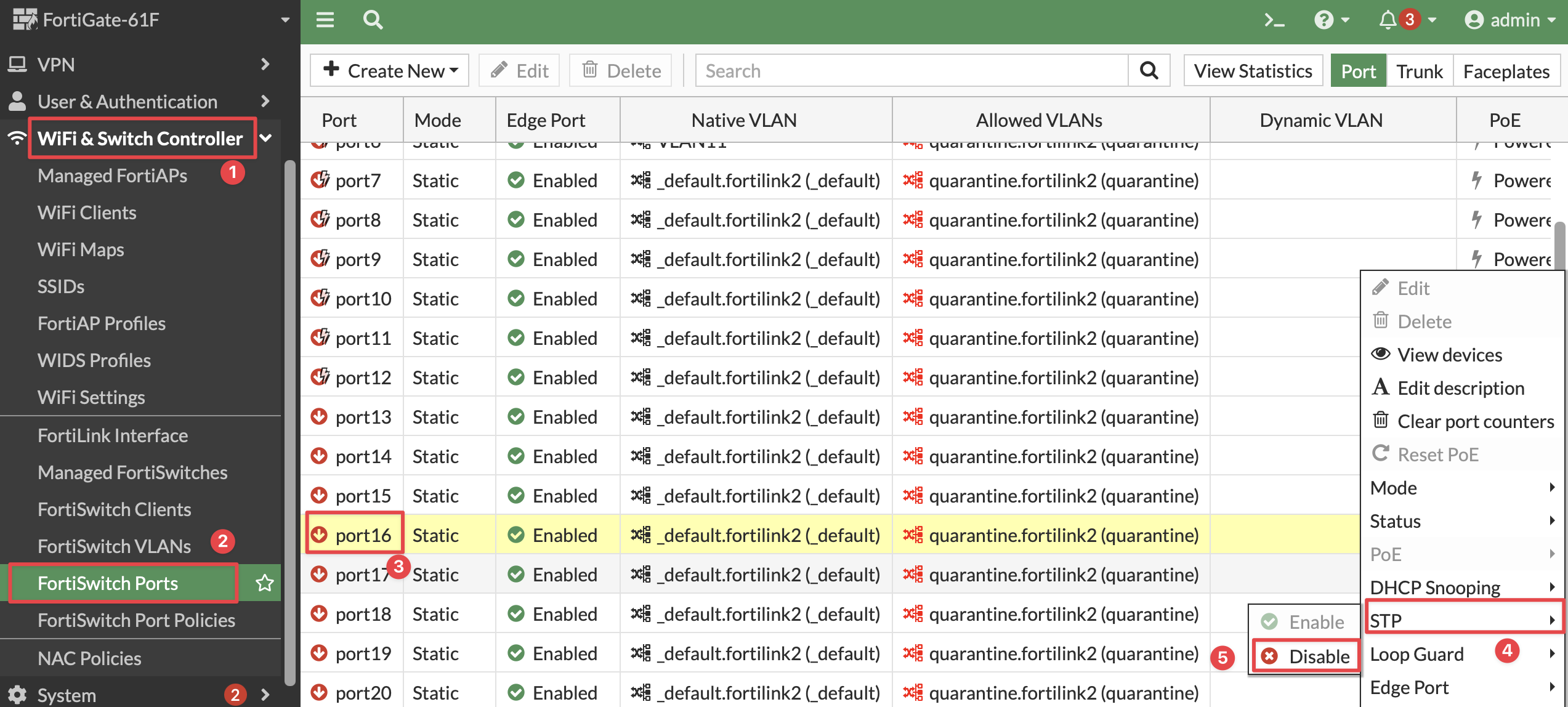

9. FortiSwitch Port設定#

STP建議都要啟用
若是連接設備則建議可以設定Edge Port、BPDU Guard、DHCP Snopping
若是連接第三方交換器則建議可以設定Loop Guard、DHCP Snopping
實際設定功能仍需依照實際環境調整

9.1. DHCP Snopping#

此功能是用於防止未授權的DHCP Server，需先於VLAN啟用此功能然後再設定哪些Port為Trusted，僅有Trusted Port才會轉發DHCP OFFER及ACK封包，Untrusted Port則會丟棄，故Client就不會收到未授權的DHCP Server回覆
預設FortiSwitch上的Port都是Untrsuted，故僅需要針對要變更為Trusted Port部分做設定
預設FortiLink Interface為Trusted

啟用DHCP Snooping功能

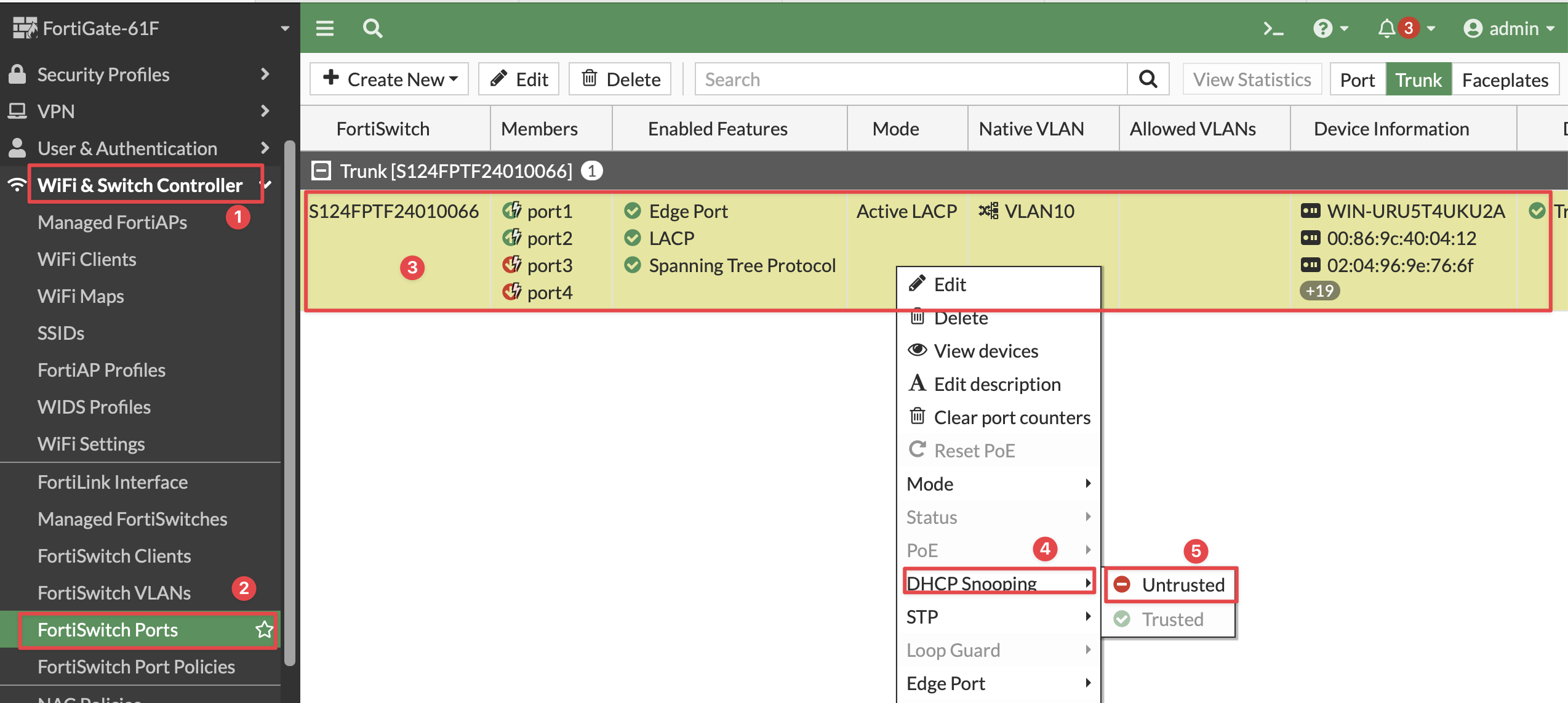

設定Port為Untrusted

Figure 48: Setting Port DHCP Snooping Untrust

9.2. STP#

Spanning Tree Protocol (STP) 主要用於避免網路迴圈，當兩台交換器之間有多條線路連線時就僅會保持一條線路可轉發。此選項預設啟用。

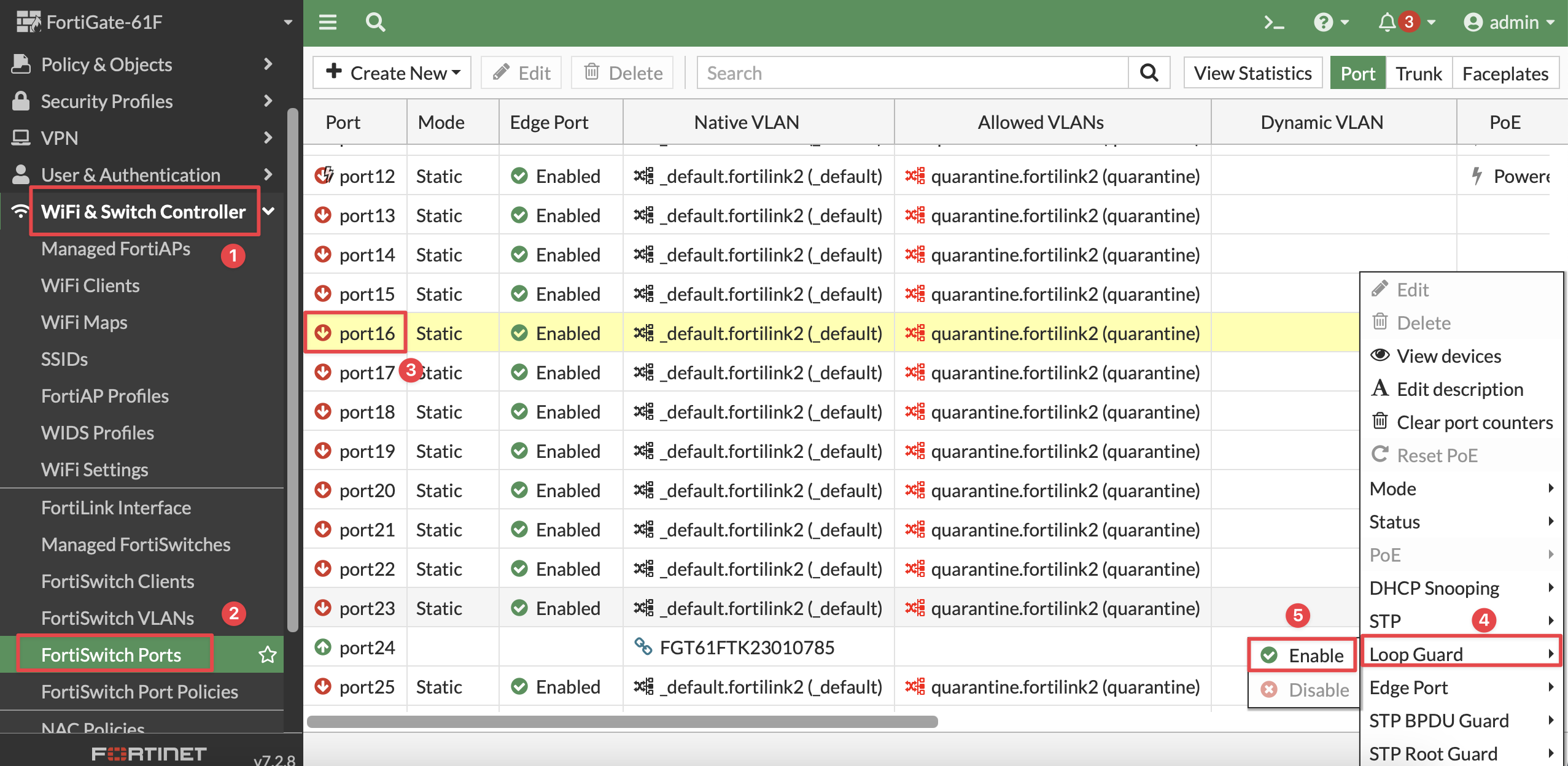

9.3. Loop Guard#

當STP啟用時如果交換器從多個Port收到同一台交換器的BPDU，則判定兩者之間有多條線路故會block多餘的Port，但在某些情況可能無法阻止迴圈，例如AB兩台交換器彼此之間有兩條線路連接，但B交換器本身發生迴圈因而CPU負載過高造成無法發送BPDU時會讓A交換器認為它跟B之前沒有多條線路連接進而所有的Port都進入轉發狀態使得A交換器也有迴圈情形，
為了避免這種情形可以設定Loop Guard。當在計數器到期之前若都未收到BPDU封包則Port會進入 Loop Inconsistent State狀態而不轉發封包。
此選項預設停用。
Edge Port無法設定Loop Guard
Root Guard及Loop Guard不能同時設定

9.4. Edge Port#

所謂的Edge Port就是該Port會啟用Portfast功能可以在連接設備後不用經歷Spanning Tree的Listening及Learning直接就是Fordwarding狀態，但是若收到BPDU封包則就會依照正常程序進入Listening及Learning狀態
預設所有的FortiSwitch Port都是設定為Edge Port

9.5. STP BPDU Guard#

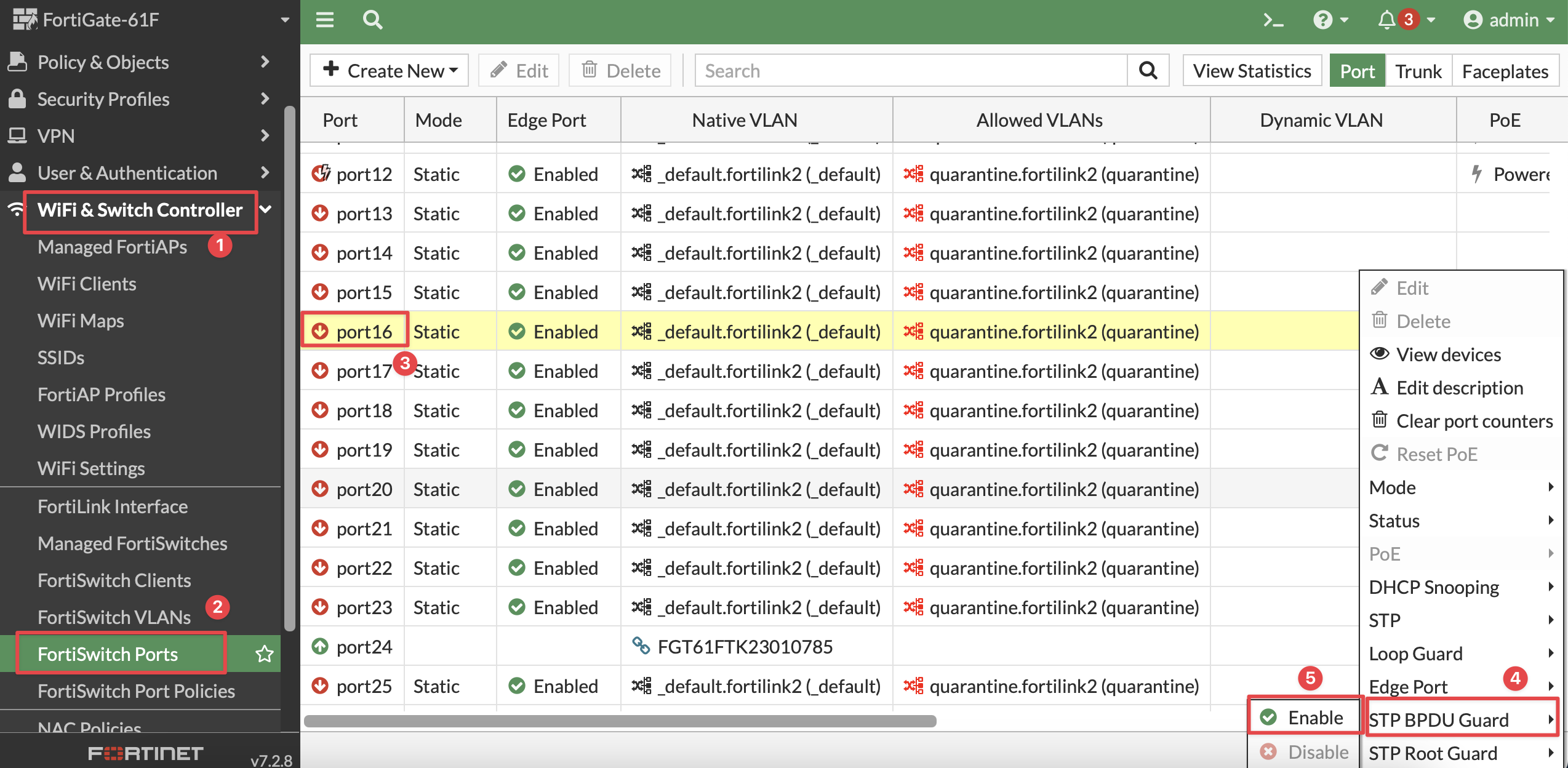

若Port收到BPDU則會禁止轉發流量。可用於防止接入其他網路設備，但僅限於此網路設備會發送BPDU封包情況下。
此選項預設停用。

9.6. STP Root Guard#

當Port啟用了STP Root Guard並收到優於現有 Root Bridge 的 BPDU 時，該Port會被block，進入 Root Inconsistent 狀態，以防止新接入的設備成為Root Bridge進而造成整體Spanning Tree變動。
僅需於可能接入交換器的Port啟用，不可於連接既有Root Bridge的Port啟用，會造成所有的Port被block。
此選項預設停用

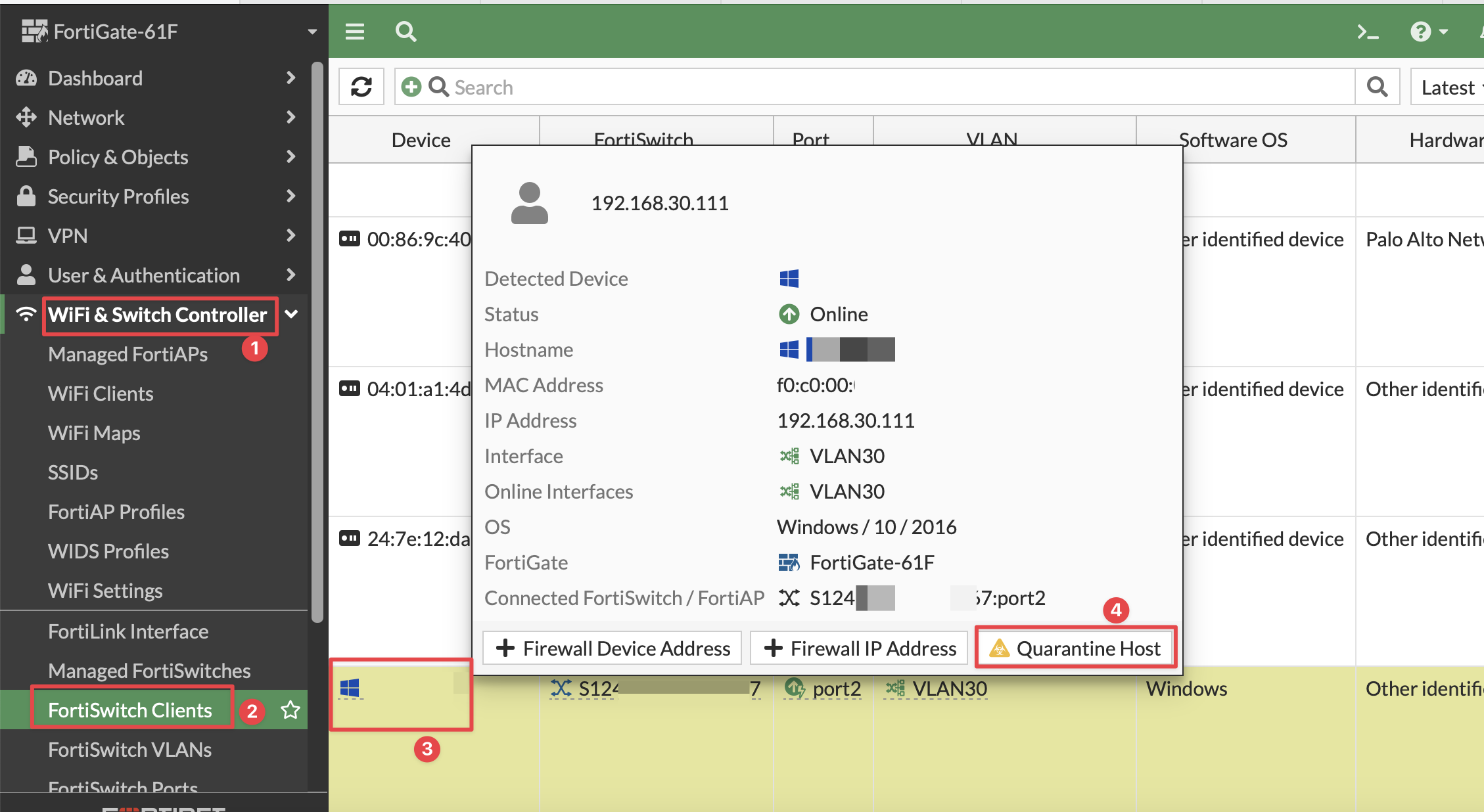

10. Quarantines#

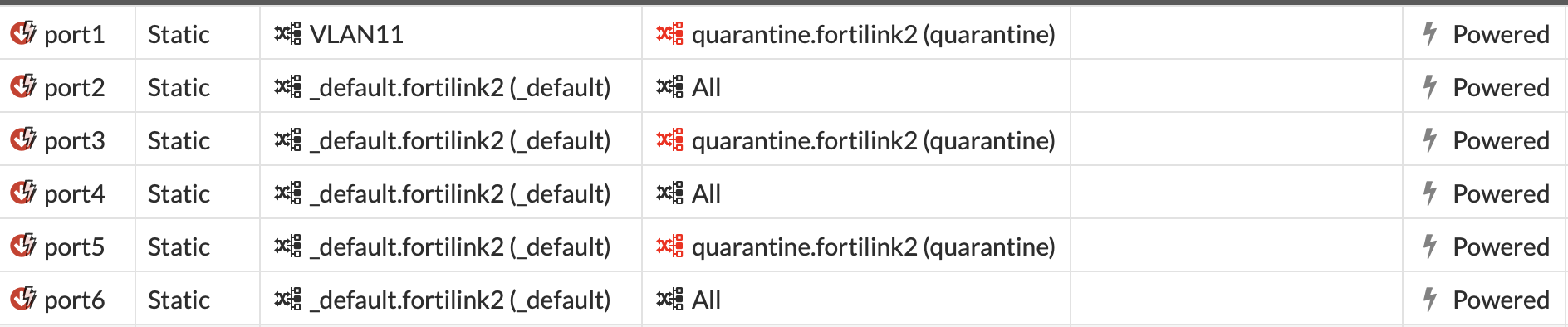

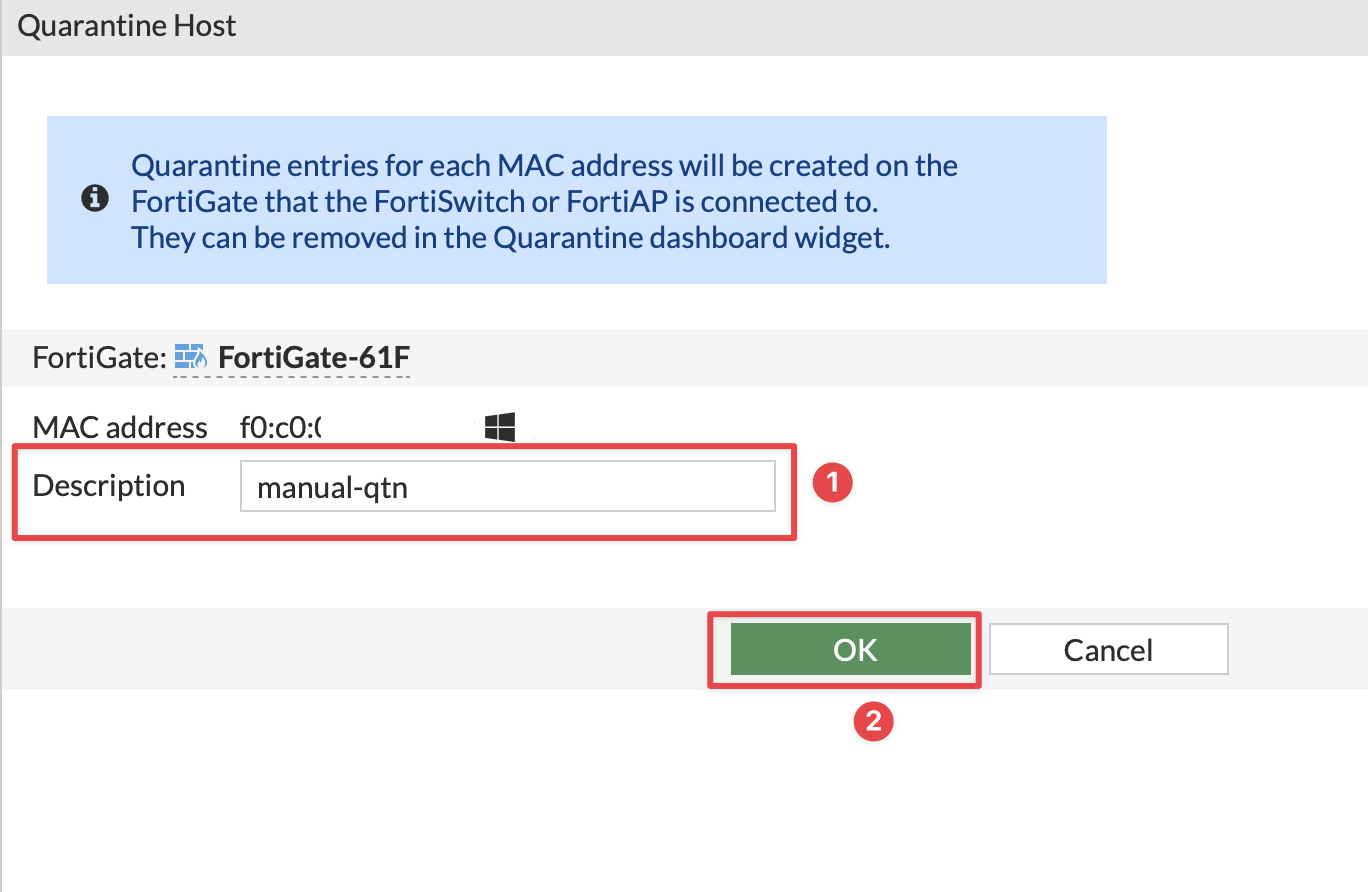

此功能可以用於隔離特定的Mac Address，當FortiSwitch Port偵測到被隔離的Mac Address時就會將該Port Vlan改成quarantine vlan

10.1. 新增需隔離的Mac Address#

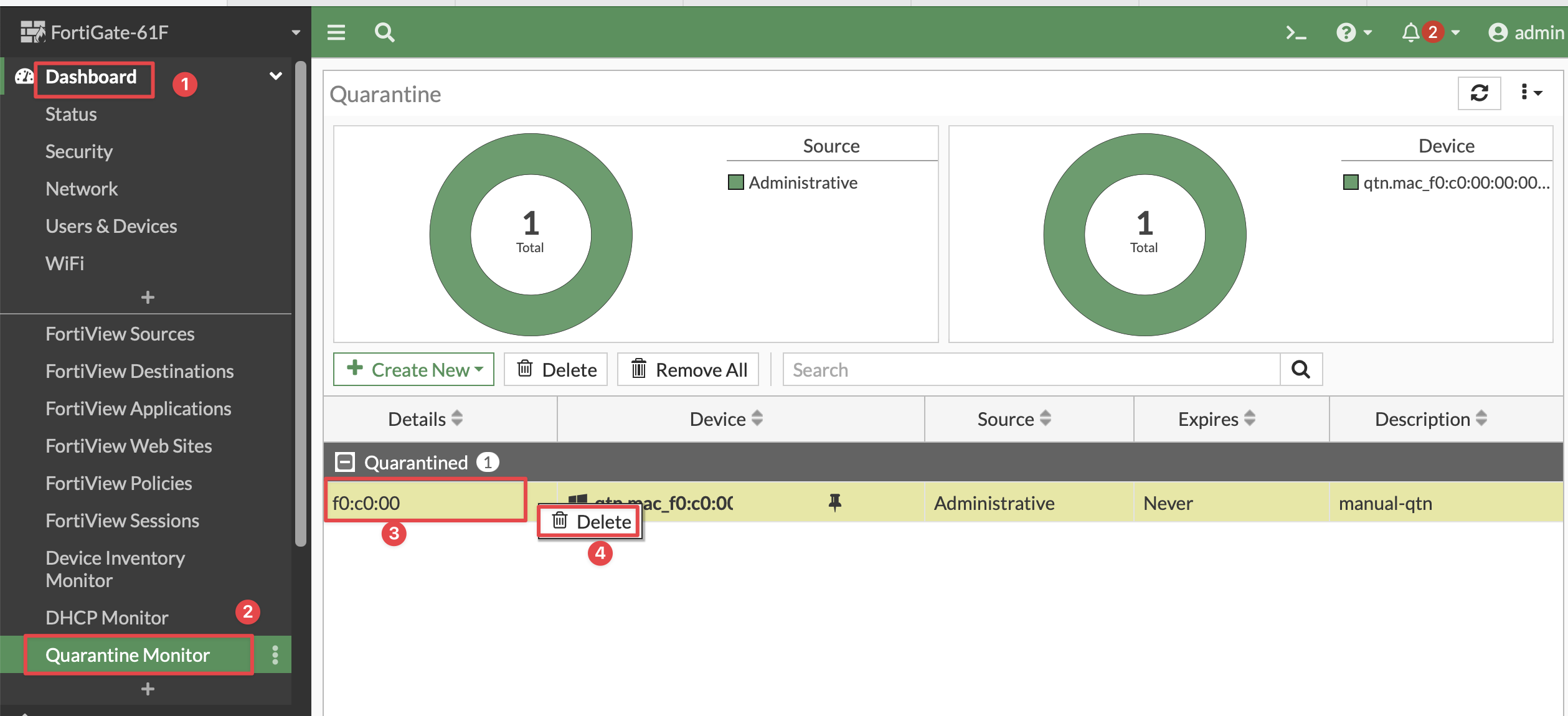

10.2. 刪除被隔離的Mac Address#

Figure 56: Delete Quarantines Mac Address

10.3. 啟用bounce the switch port#

當設備被隔離後若是使用DHCP取得IP則在DHCP租約到期或者手動更新前IP都不會變更這會造成所取得的IP網段與當前VLAN不同，當啟用此功能後只要設備被設定隔離或解除隔離時，該設備連接的Port都會disable然後enable，這樣設備就會重新取得當前VLAN IP

config switch-controller global
    set bounce-quarantined-link enable
end

11. 設定Security Policy以允許訪問FortiLink Interface#

在某些情形下需要能夠從外部訪問FortiSwitch（如需要使用SNMP監控FortiSwitch）這時就需要建立Security Policy，但在GUI上無法在Security Policy中選擇Interface是FortiLink Interface僅能於CLI設定，Policy建立後就可以到GUI修改其他設定

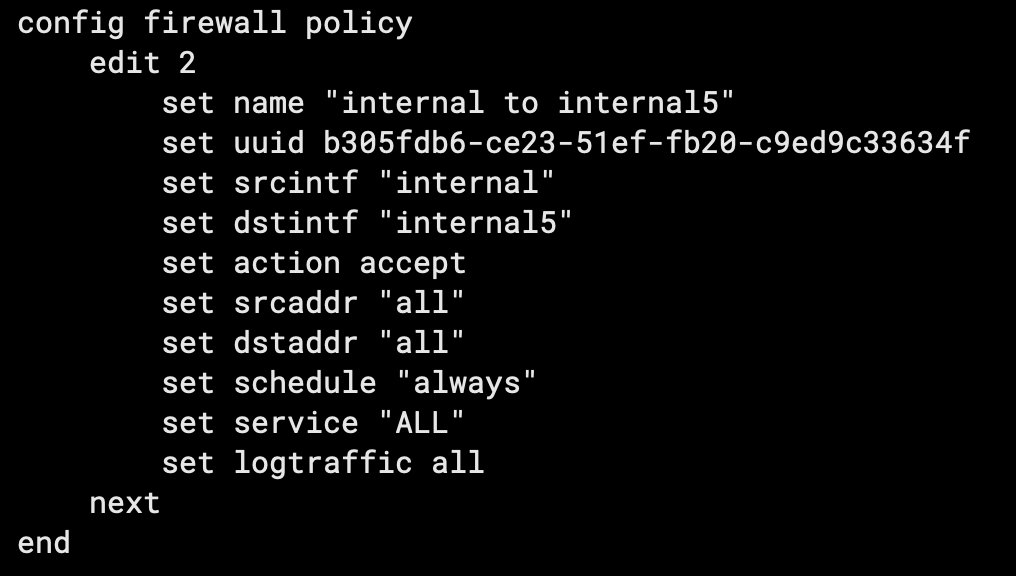

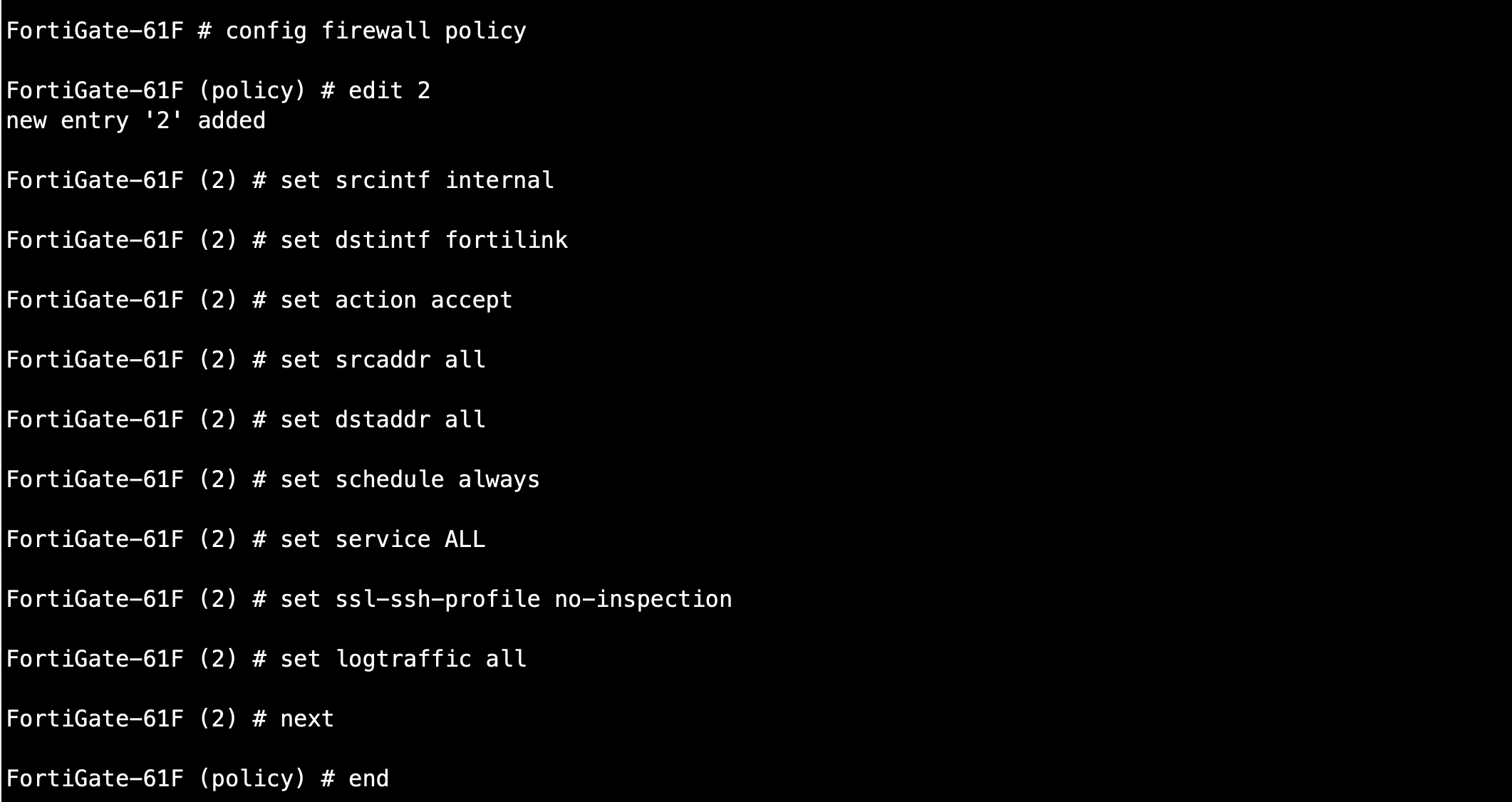

config firewall policy
    edit <policy_ID>
        set name <policy_name>
        set srcintf <FortiGate port>
        set dstintf <FortiLink>
        set action accept
        set srcaddr <Source Address>
        set dstaddr <Destination Address>
        set schedule "always"
        set service <Destination Service>
    next
end

12. 設定FortiSwitch可供存取的管理服務#

FortiGate預設是使用access profile名稱為"default"的設定套用到各台FortiSwitch，故可以直接修該此policy或新建一個policy關聯到要使用的FortiSwitch

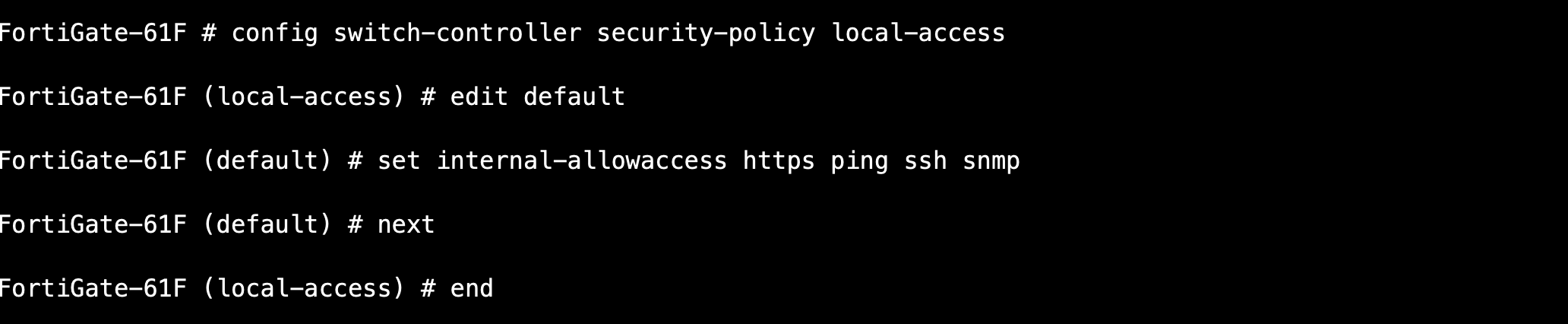

internal-allowaccess指的是使用data port當Fortilink的Fortiswitch
mgmt-allowaccess指的是使用management port當Fortilink的Fortiswitch，通常是指FortiGate over Layer 3網路管理FortiSwitch且FortiSwitch是使用Management Port與FortiLink溝通情形

新增或修改access profile

config switch-controller security-policy local-access
    edit <policy_name>
        set mgmt-allowaccess <options>
        set internal-allowaccess <options>
        next
end

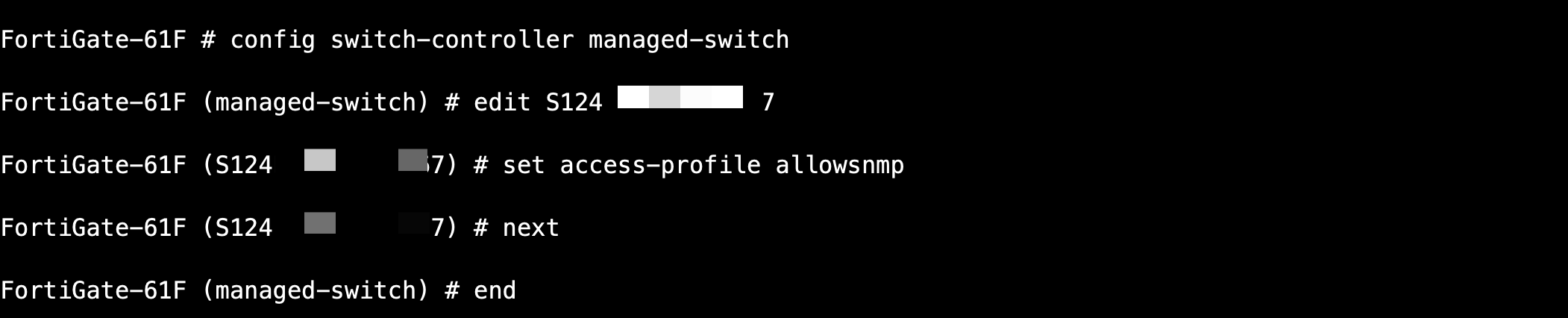

賦予FortiSwitch access profile

config switch-controller managed-switch
    edit <FrotiSwitch SN>
        set access-profile <local access policy name>
        next
end

Figure 59: access-profile

13. 統一變更FortiSwitch密碼#

FortiSwitch預設帳號為admin，密碼為無，登入後即可修改密碼但若要所有FortiSwitch都使用相同密碼可於FortiGate設定switch profile

config switch-controller switch-profile
    edit "default"

        # 啟用密碼覆蓋功能以讓FortiGate上設定的密碼取代FortiSwitch本機設定的密碼
        set login-passwd-override enable

        # 設定要覆蓋FortiSwitch的密碼
        set login-passwd <new password>
    next
end

預設所有FortiSwitch均使用switch profile名稱為"default"的設定檔但也可以針對特定FortiSwitch套用不同設定檔

config switch-controller managed-switch
    edit "<FortiSwitch SN>"
    set switch-profile <profile name>
end

以上方式僅適用於修改admin帳號，若要建立額外帳號或設定額外帳號密碼僅能利用FortiGate Custom Script功能

14. SNMP設定#

需建立Security Policy以允許SNMP流量到FortiSwitch或FortiSwitch SNMP Trap流量到監控Server
需允許FortiSwitch Interface SNMP管理存取
可選擇使用全域設定或針對特定FortiSwitch單獨設定

14.1. 全域設定#

14.1.1. SNMP System Info設定#

status需設定為enable才會開啟snmp功能

config switch-controller snmp-sysinfo
    set status enable
    set description <system_description>
    set contact-info <contact_information>
    set location <FortiGate_location>
end

14.1.2. SNMP Community設定#

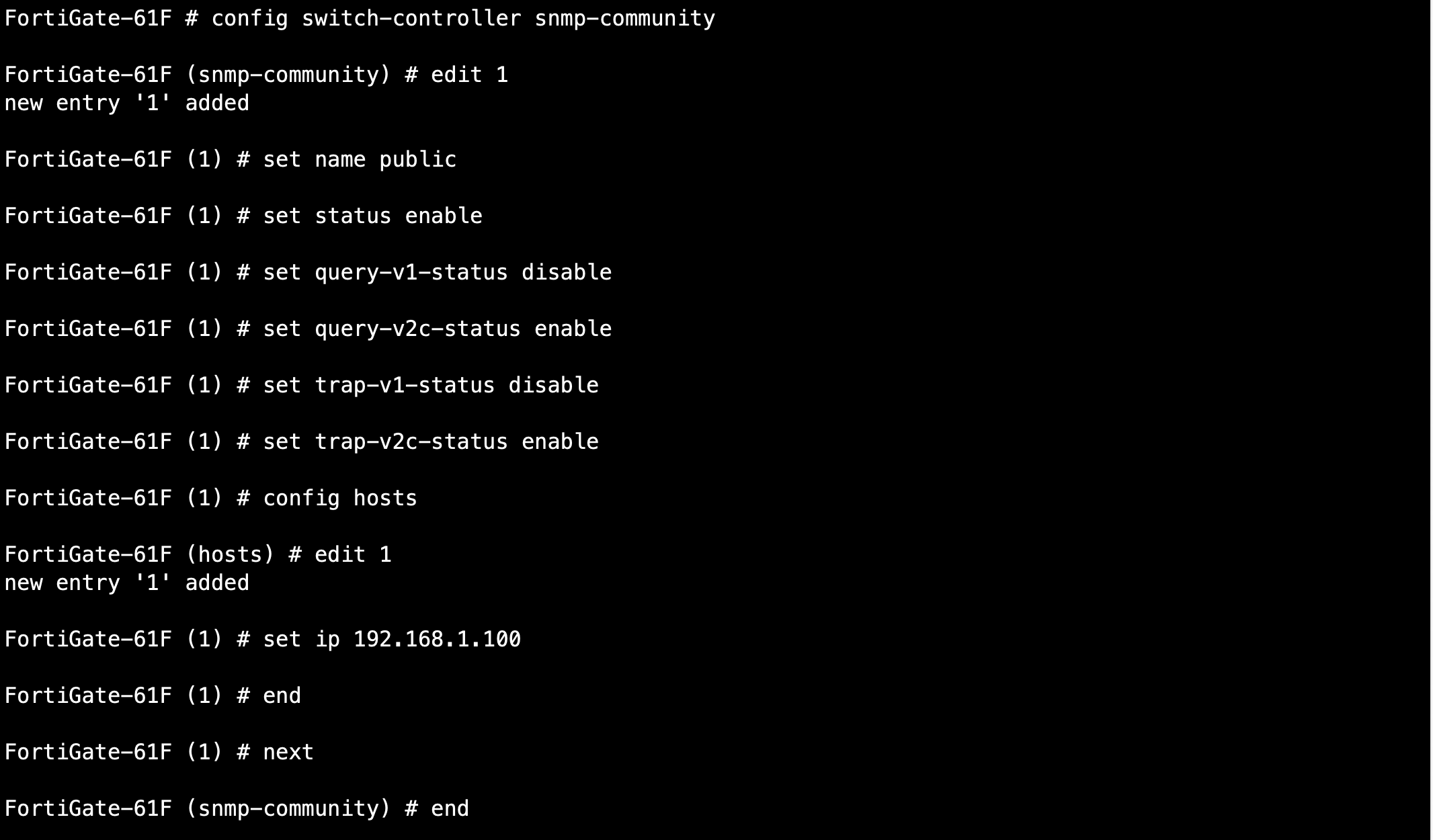

status要設定為enable才會啟用此community，hosts為允許的來源IP以及snmp trap要發送的主機，若單純只是要允許任意主機使用snmp監控可以設定為0.0.0.0/0

config switch-controller snmp-community
    edit <SNMP_community_entry_identifier>
        set name <SNMP_community_name>
        set status enable
        set query-v1-status enable
        set query-v1-port <0-65535; the default is 161>
        set query-v2c-status enable
        set query-v2c-port <0-65535; the default is 161>
        set trap-v1-status enable
        set trap-v1-lport <0-65535; the default is 162>
        set trap-v1-rport <0-65535; the default is 162>
        set trap-v2c-status enable
        set trap-v2c-lport <0-65535; the default is 162>
        set trap-v2c-rport <0-65535; the default is 162>
        set events {cpu-high mem-low log-full intf-ip ent-conf-change}
        config hosts
            edit <host_entry_ID>
            set ip <IPv4_address_of_the_SNMP_manager>
            end
    next
end

14.2. 針對特定FortiSwitch設定#

14.2.1. SNMP System Info設定#

config switch-controller managed-switch
    edit <FortiSwitch_serial_number>
        set override-snmp-sysinfo enable
        config snmp-sysinfo
            set status enable
            set description <system_description>
            set contact-info <contact_information>
            set location <FortiGate_location>
        end
    next
end

14.2.2. SNMP Community設定#

config switch-controller managed-switch
    edit <FortiSwitch_serial_number>
        set override-snmp-community enable
        config snmp-community
            edit <SNMP_community_entry_identifier>
            set name <SNMP_community_name>
            set status enable
            set query-v1-status enable
            set query-v1-port <0-65535; the default is 161>
            set query-v2c-status enable
            set query-v2c-port <0-65535; the default is 161>
            set trap-v1-status enable
            set trap-v1-lport <0-65535; the default is 162>
            set trap-v1-rport <0-65535; the default is 162>
            set trap-v2c-status enable
            set trap-v2c-lport <0-65535; the default is 162>
            set trap-v2c-rport <0-65535; the default is 162>
            set events {cpu-high mem-low log-full intf-ip ent-conf-change}
            config hosts
            edit <host_entry_ID>
            set ip <IPv4_address_of_the_SNMP_manager>
            end
        next
    end

15. Syslog設定#

需建立Security Policy以允許FortiSwitch Syslog流量到Syslog Server
可選擇使用全域設定或針對特定FortiSwitch單獨設定

15.1. 全域設定#

config switch-controller remote-log
    edit {syslogd | syslogd2}
    set status {enable | *disable}
    set server <IPv4_address_of_remote_syslog_server>
    set port <remote_syslog_server_listening_port>
    set severity {emergency | alert | critical | error | warning | notification | *information | debug}
    set csv {enable | *disable}
    set facility {kernel | user | mail | daemon | auth | syslog | lpr | news | uucp | cron | authpriv | ftp | ntp | audit | alert | clock | local0 | local1 | local2 | local3 | local4 | local5 | local6 | *local7}
    next
end

15.2. 針對特定FortiSwitch設定#

config switch-controller managed-switch
    edit <FortiSwitch_serial_number>
        config remote-log
        edit {edit syslogd | syslogd2}
            set status {enable | *disable}
            set server <IPv4_address_of_remote_syslog_server>
            set port <remote_syslog_server_listening_port>
            set severity {emergency | alert | critical | error | warning | notification | *information | debug}
            set csv {enable | *disable}
            set facility {kernel | user | mail | daemon | auth | syslog | lpr | news | uucp | cron | authpriv | ftp | ntp | audit | alert | clock | local0 | local1 | local2 | local3 | local4 | local5 | local6 | *local7}
            next
        end
    next
end

16. Port Mirroring#

config switch-controller managed-switch
    edit <FortiSwitch_serial_number>
        config mirror
            edit <mirror_name>

                # 設定此Mirror是否啟用
                set status {active | inactive}

                # 設定流量要複製到哪一個Port。需要先設定才可以設定src部分
                set dst <port_name>

                # 設定目的地Port是否要保留原有交換功能
                set switching-packet {enable | disable}

                # 設定流量從哪些Port進入時需複製
                set src-ingress <port_name>

                # 設定流量從哪些Port出去時需複製
                set src-egress <port_name>
            next
        end
    next

17. 更換FortiSwitch#

更換的FortiSwitch需要是相同型號

17.1. 更換未使用MCLAG的FortiSwitch#

移除故障的FortiSwitch

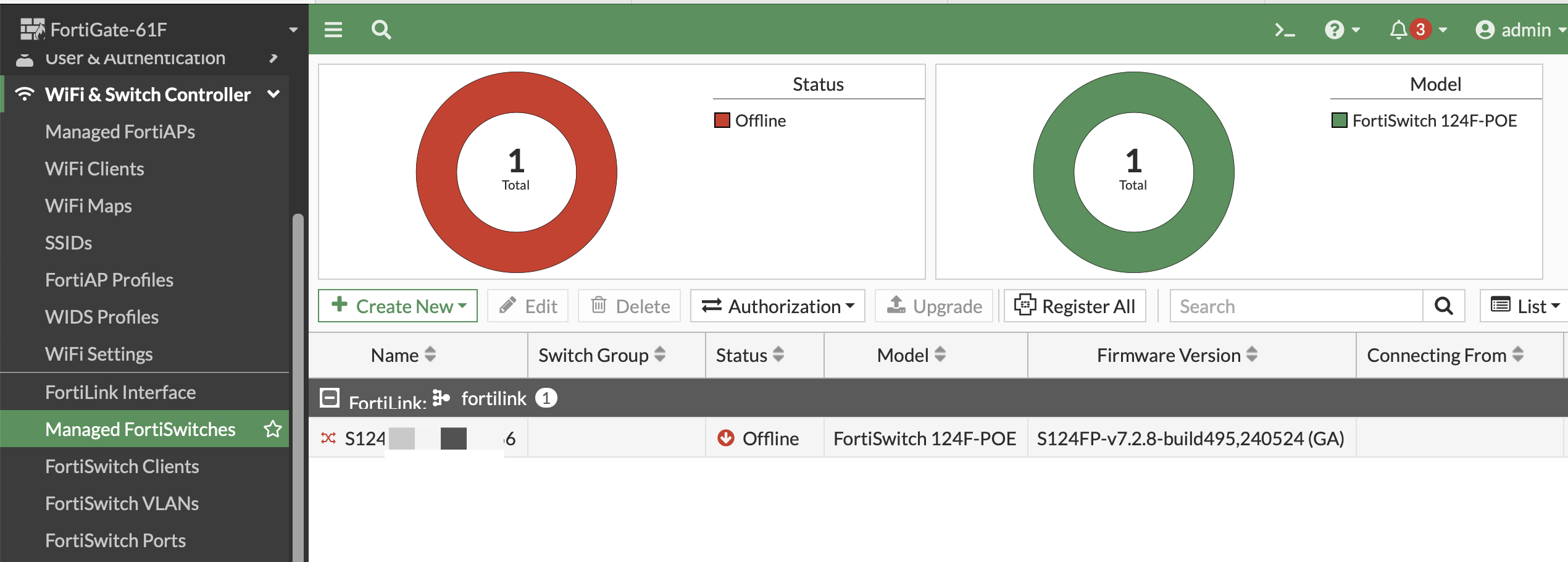

Figure 63: Remove the failed FortiSwitch

取消故障的FortiSwitch授權

    config switch-controller managed-switch
        edit <failed_FortiSwitch_serial_number>

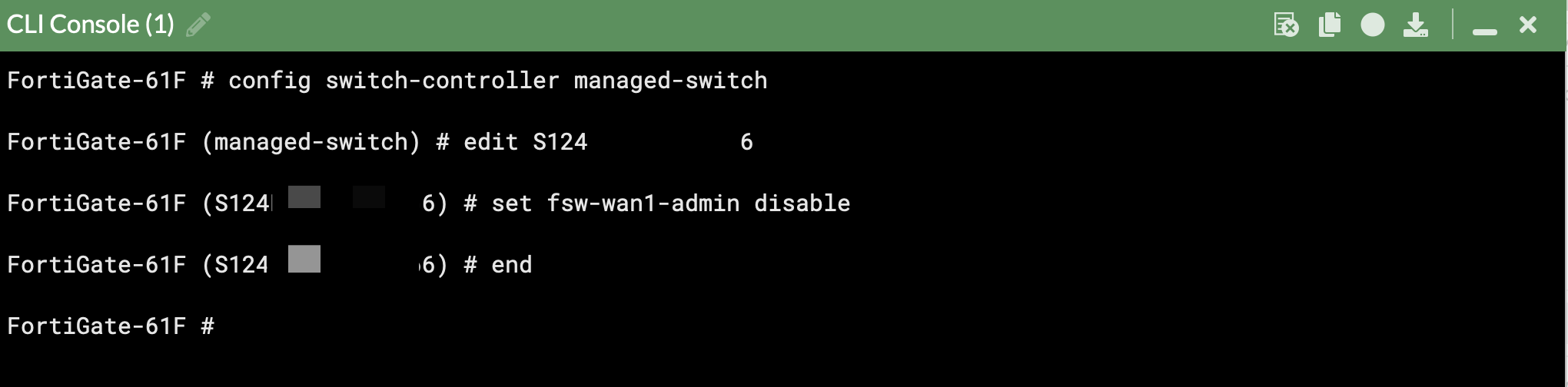

        set fsw-wan1-admin disable
    end

Figure 64: Deauthorize the failed switch

若要更換的FortiSwitch並非全新設備請先恢復原廠預設值

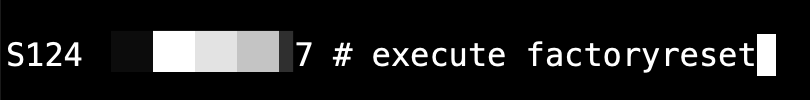

    execute factoryreset

將要更換的FortiSwitch升級到與故障FortiSwitch相同版本
執行更換指令

    execute replace-device fortiswitch <failed_FortiSwitch_serial_number> <replacement_FortiSwitch_serial_number>

授權更換的交換器

    config switch-controller managed-switch
        edit <replacement_FortiSwitch_serial_number>

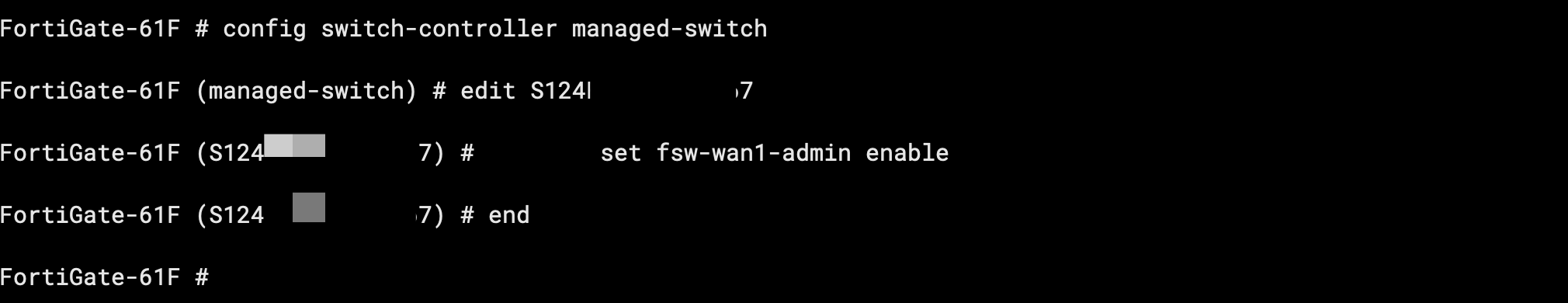

        set fsw-wan1-admin enable
    end

Figure 67: Authorize the replacement switch

連接更換的FortiSwitch

Figure 68: Connect the replacement switch

18. 重新開機#

19. 升級Firmware#

參考資料

FortiLink Guide 7.2.9
