Paloalto防火牆Active-Passive HA設定方式
2025-08-22 | PaloaltoPaloalto High Availability有兩種方式，一種是Active-Active，另一種方式是Active-Passive，本篇僅紀錄Active-Passive設定方式
目錄
1. 環境說明#
- 防火牆型號：PA-440
- 防火牆版本： 11.1.6

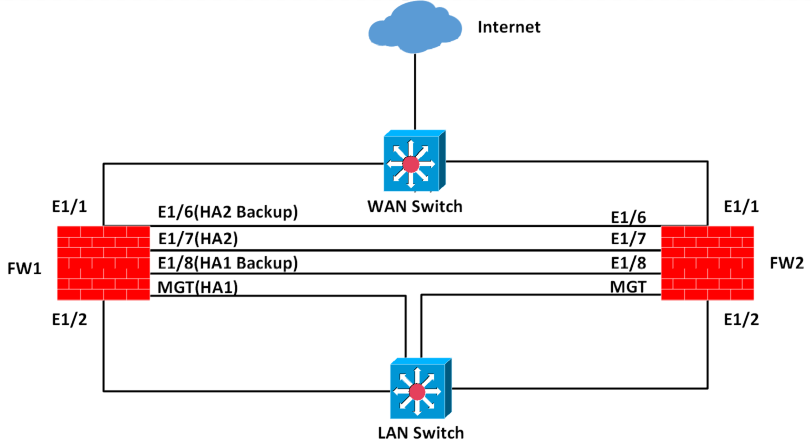

- 架構：
| 設備 | 介面 | IP |
|---|---|---|
| FW1 | MGT | 192.168.30.151/24 |
| FW1 | E1/8 | 192.168.255.1/24 |
| FW2 | MGT | 192.168.30.152/24 |
| FW2 | E1/8 | 192.168.255.2/24 |
2. HA Communications#
Active-Passive HA溝通共需要以下兩種類型的Link，每種類型的Link都可以額外指定Backup Link用於主要Link故障時使用，因為HA1故障會造成Failover故建議一定要設定Backup Link，HA2故障並不會造成Failover故可以不設定Backup Link
- Control Link(HA1)：
- 用於交換heaerbeats（ICMP）封包確認對方存活狀態
- 用於發送Hello Message以告知對端目前HA相關設定及狀態
- 用於同步路由及User-ID資訊
- Data Link(HA2)：
- 用於同步session table資訊
- 用於同步forwarding table資訊
- 用於同步IPSec security associations資訊
- 用於同步ARP Table
3. HA介面設定#
Note
- 部分型號有獨立的HA1、HA1-Backup或HA2 Port，此類型設備在設定時直接選擇專屬的port即可，若沒有的則需要使用in-band port
- 若設備沒有HA1 Port則建議使用Management Port當作HA1 Port

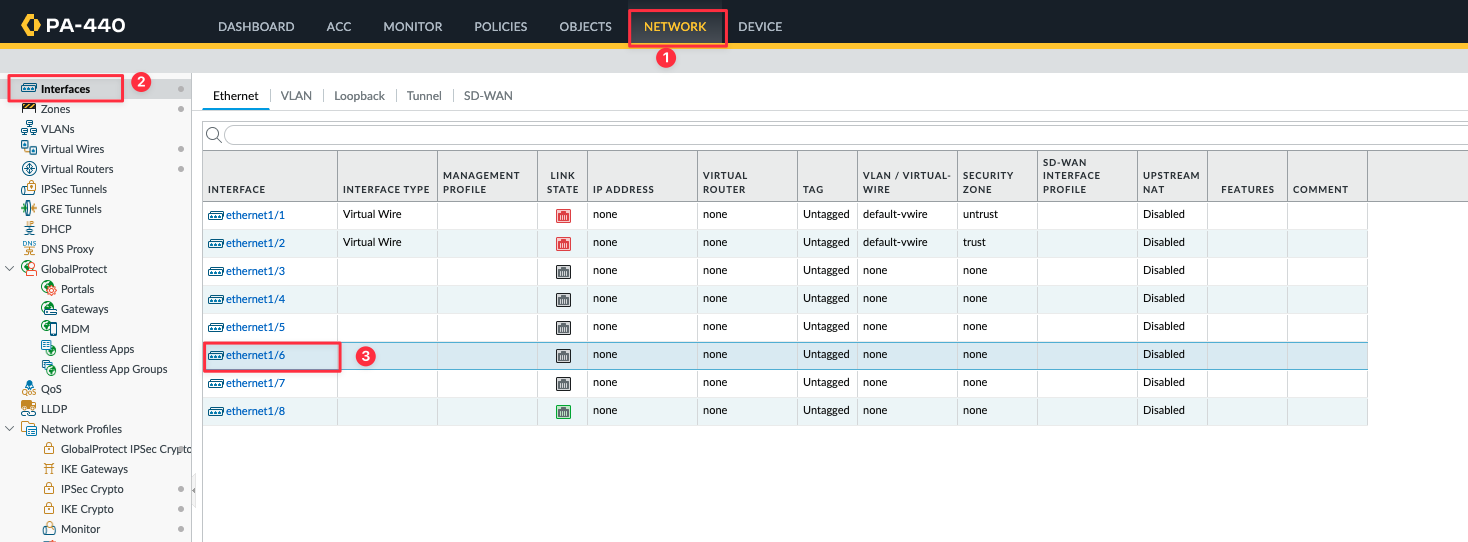

選擇要作為HA Port的介面

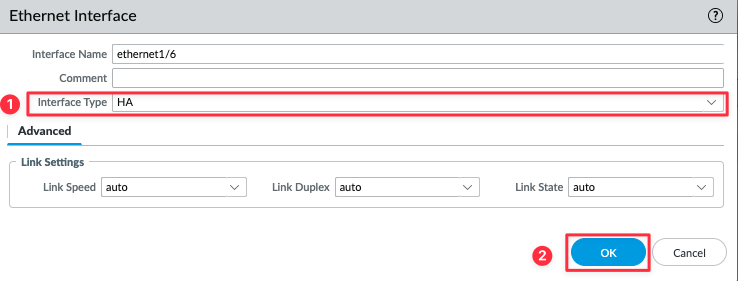

設定Interface Type為HA
4. HA設定#
- HA設定並不會同步故需要兩台單獨設定
- HA1 Link是使用ICMP來偵測對端是否存活故設定為HA1的Port一定要允許對端設備IP可以Ping本身

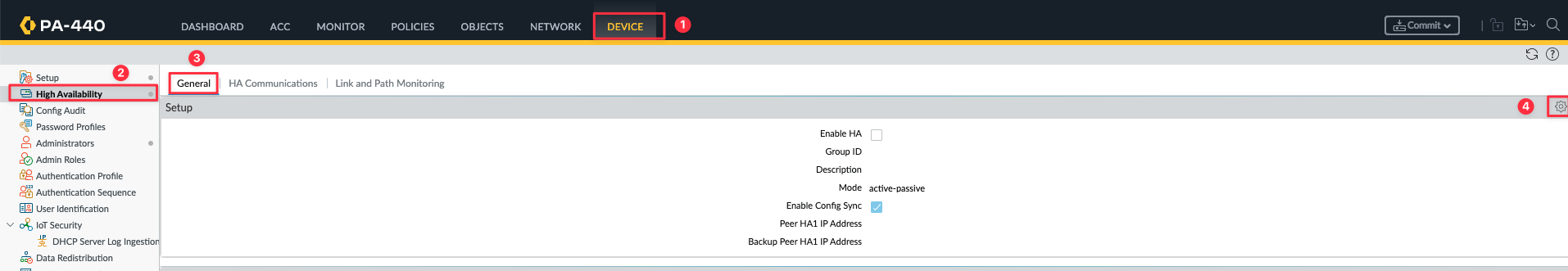

4.1. General#
4.1.1. Setup#
| 編號 | 欄位名稱 | 欄位描述 |
|---|---|---|
| 1 | Enable HA | 是否啟用HA |
| 2 | Group ID | 用於區別不同的HA Group故要在同一個HA Pair的設備此ID需設定相同 |
| 3 | Mode | HA類型 |
| 4 | Enable Config Sync | 是否啟用設定檔同步 |
| 5 | Peer HA1 IP Address | 對端設備HA1 IP Address |
| 6 | Backup Peer HA1 Address | 對端設備HA1 Backup IP Address |
4.1.2. Active/Passive Settings#
| 編號 | 欄位名稱 | 欄位描述 |
|---|---|---|

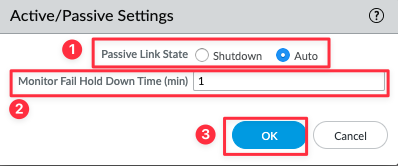

| 1 | Passive Link State | Passive Firewall介面應處於何種狀態，共有兩種設定 1. Shutdown：介面強制關閉，此設定可避免迴圈的可能性。 2. Auto： 介面會是啟用的狀態但是不參與任何封包轉發或ARP學習，此設定可以加快Failover速度但若是Firewall有任何Layer 2介面則不可設定，若沒有則可設定。 |
| 2 | Monitor Fail Hold Down Time | 若在Link and Path Monitoring設定中的條件有達到時，Active Firewall要進入No-Function狀態多久才會變成Passive。 這樣做可以避免不必要的Failover，例如當有設定監控Ethetnet1/1 Down時要Failover，當切換完成後有可能因為STP關係導致Ethetnet1/1還沒有UP，若無此設定的話就又會Failover一次造成不斷地轉移 |

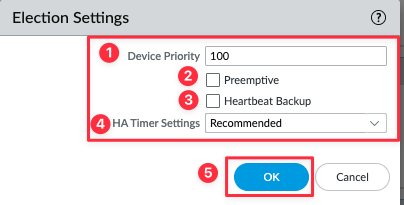

4.1.3. Election Settings#
| 編號 | 欄位名稱 | 欄位描述 |
|---|---|---|
| 1 | Device Priority | 設備優先級，僅有在有設定Preemptive時才會有作用，數值越低代表越優先成為Active Firewall |
| 2 | Preemptive | 是否開啟搶佔模式，開啟時需要兩邊均開啟，Priority較低的設備恢復正常功能後會主動接替成為Active Firewall |
| 3 | Heartbeat Backup | 是否使用Management Port作為Heartbeat Backup Link。當HA1或HA1 Backup link已經有設定為使用Management Port時就不可以勾選 |
| 4 | HA Timer Settings | Hello封包發送間隔以及等待時間等設定。若無特殊需求使用Recommedned即可 |

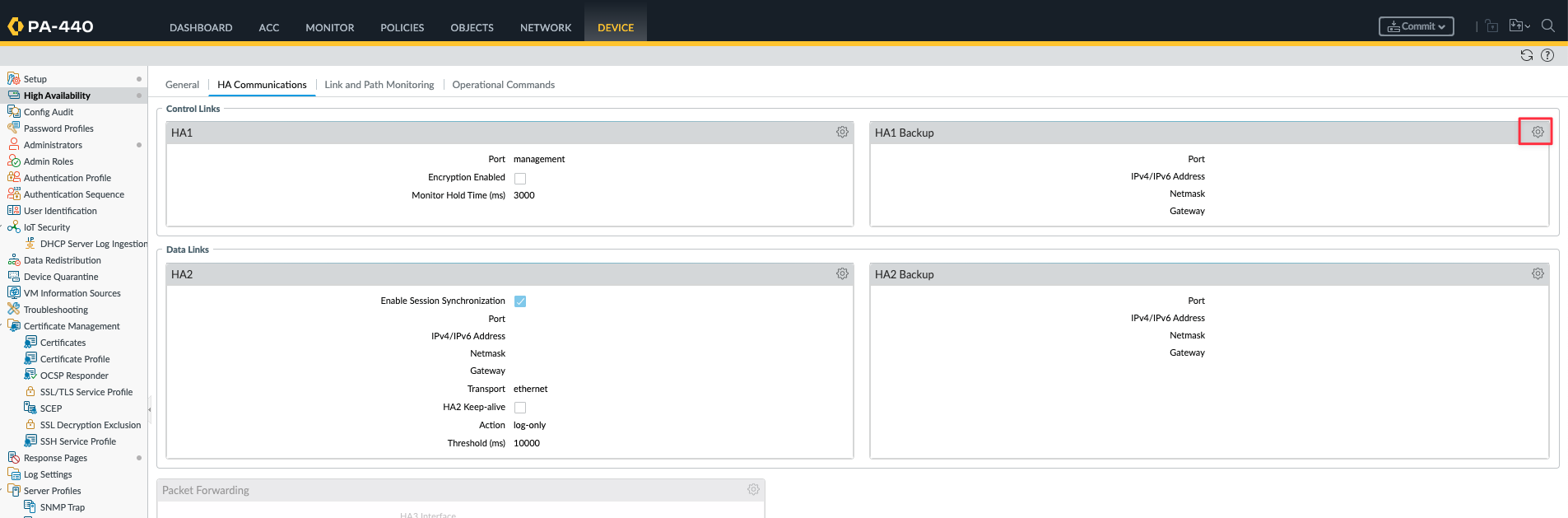

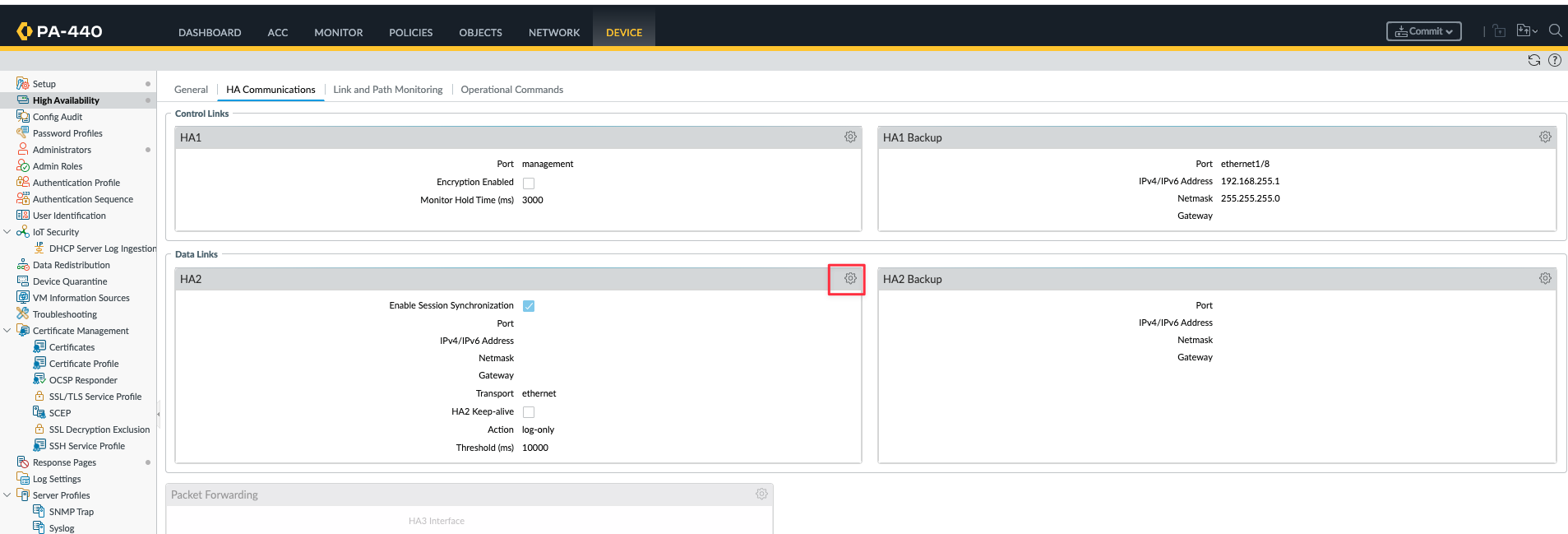

4.2. HA Communications#
4.2.1. HA1#

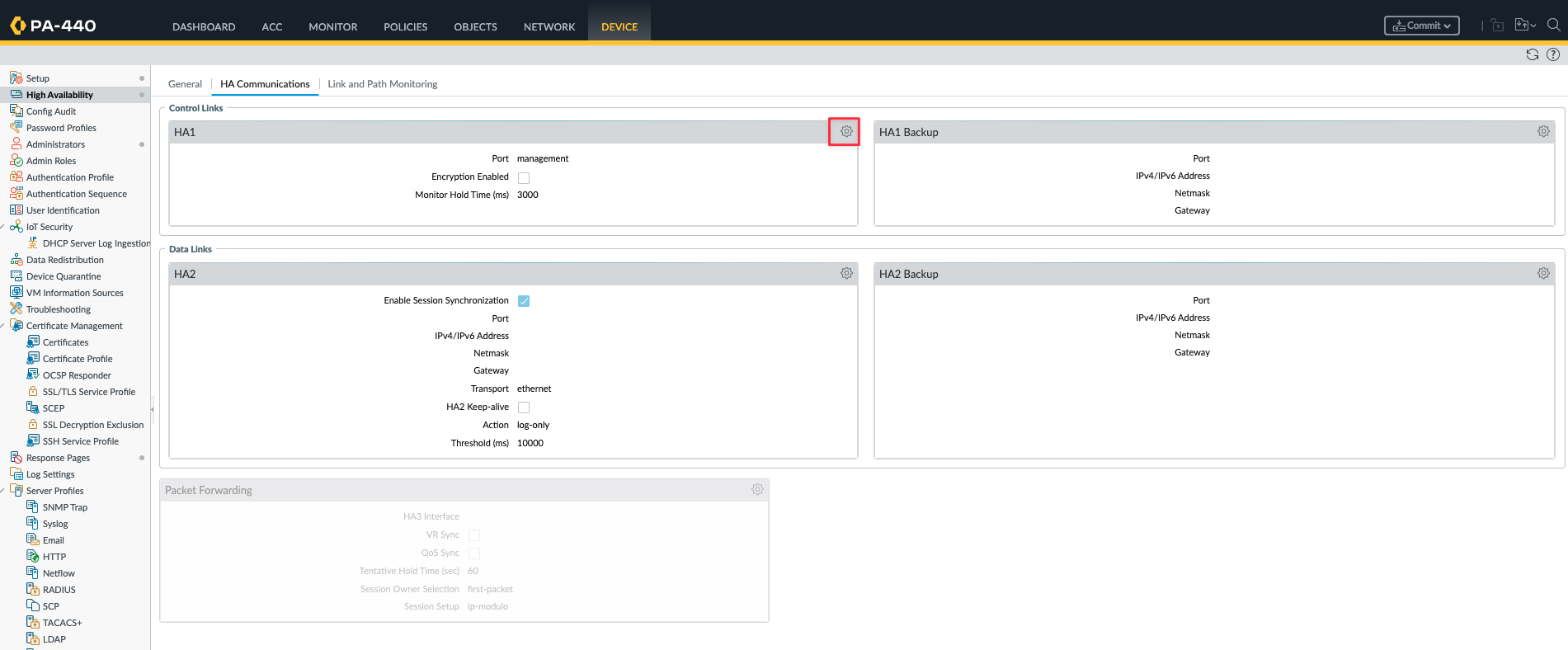

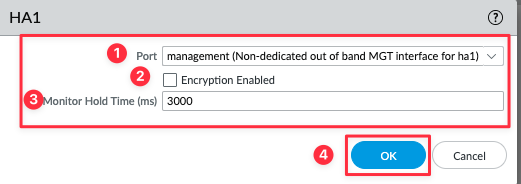

本身HA1 Port相關設定
在使用Management Port當作HA Port時不需要額外設定IP，但若是使用其他的Port就需要設定
| 編號 | 欄位名稱 | 欄位描述 |
|---|---|---|
| 1 | Port | 設定HA1要使用的Port |
| 2 | Encryption Enabled | 交換的資訊是否加密。若要加密則需要先在Device->Certificates匯出HA Key然後匯入到對端，兩台防火牆都要做相同動作 |
| 3 | Monitor Hold Time | HA1 Port在持續未收到三個Heartbeats或Hello封包後需要等待多久才會宣告Primary HA1 Link fail |
4.2.2. HA1 Backup#
本身HA1 Backup Port相關設定
| 編號 | 欄位名稱 | 欄位描述 |
|---|---|---|
| 1 | Port | 設定HA1 Backup要使用的Port |
| 2 | IPv4/IPv6 Address | HA1 Backup Port使用的IP |
| 3 | Netmask | HA1 Backup Port使用的Netmask |
| 4 | Gateway | HA1 Backup Port使用的Gateway，若為同網段可以不需設定 |

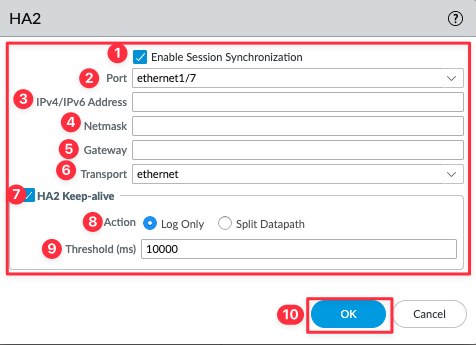

4.2.3. HA2#
本身HA2 Port相關設定
| 編號 | 欄位名稱 | 欄位描述 |
|---|---|---|
| 1 | Enable Session Synchronization | 是否要同步session至Passive Firewall以便在切換時不需要重新建立session table |
| 2 | Port | 設定HA2要使用的Port |
| 3 | IPv4/IPv6 Address | HA2 Port使用的IP，僅有Transport選擇為IP或UDP時才需設定 |
| 4 | Netmask | HA2 Port使用的Netmask，僅有Transport選擇為IP或UDP時才需設定 |
| 5 | Gateway | HA2 Port使用的Gateway，若為同網段可以不需設定 |
| 6 | Transport | 選擇資料傳輸方式。若為Layer 2選擇Ethernet、Layer 3選擇IP、若需要驗證傳輸完整性則選擇UDP |
| 7 | HA2 Keep-alive | 是否要在HA2 Link發送Keep-alive封包，若沒設定則僅有Interface down時才會判定HA2 Link down |
| 8 | Action | 當HA2 Link down時要執行的動作。若為Active-Passive模式選擇Log only，因為Split Datapath是在執行Active-Active模式時允許獨立轉發封包而不同步session資訊 |
| 9 | Threshold | 未收到Keep-alive封包多久才會執行Action |

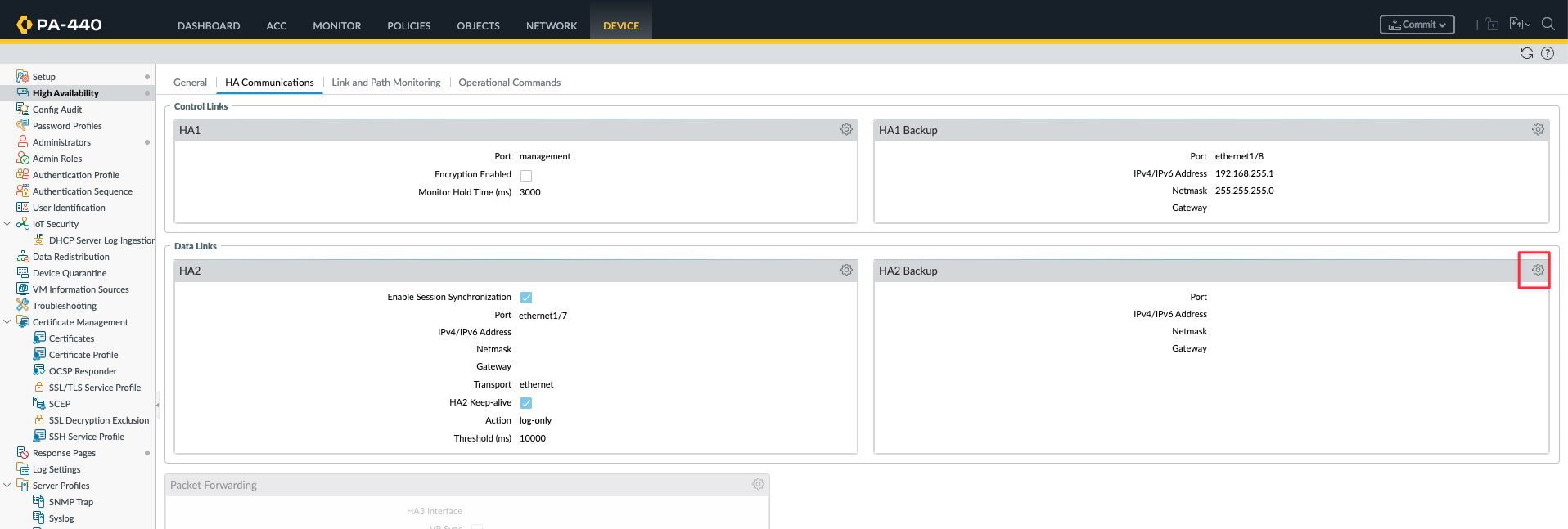

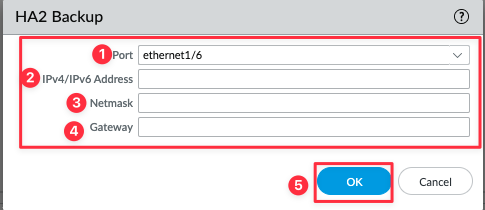

4.2.4. HA2 Backup#
本身HA2 Backup Port相關設定
| 編號 | 欄位名稱 | 欄位描述 |
|---|---|---|
| 1 | Port | 設定HA2要使用的Port |
| 2 | IPv4/IPv6 Address | HA2 Port使用的IP，僅有Transport選擇為IP或UDP時才需設定 |
| 3 | Netmask | HA2 Port使用的Netmask，僅有Transport選擇為IP或UDP時才需設定 |
| 4 | Gateway | HA2 Port使用的Gateway，若為同網段可以不需設定 |
4.3. Link and Path Monitoring#
HA Failover除了收不到Heartbeat或Hello封包三次會發生外，還可以額外設定監控特定介面或目的地是否可到達來做切換

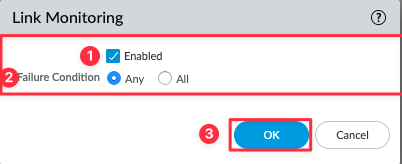

4.3.1. Link Monitoring#

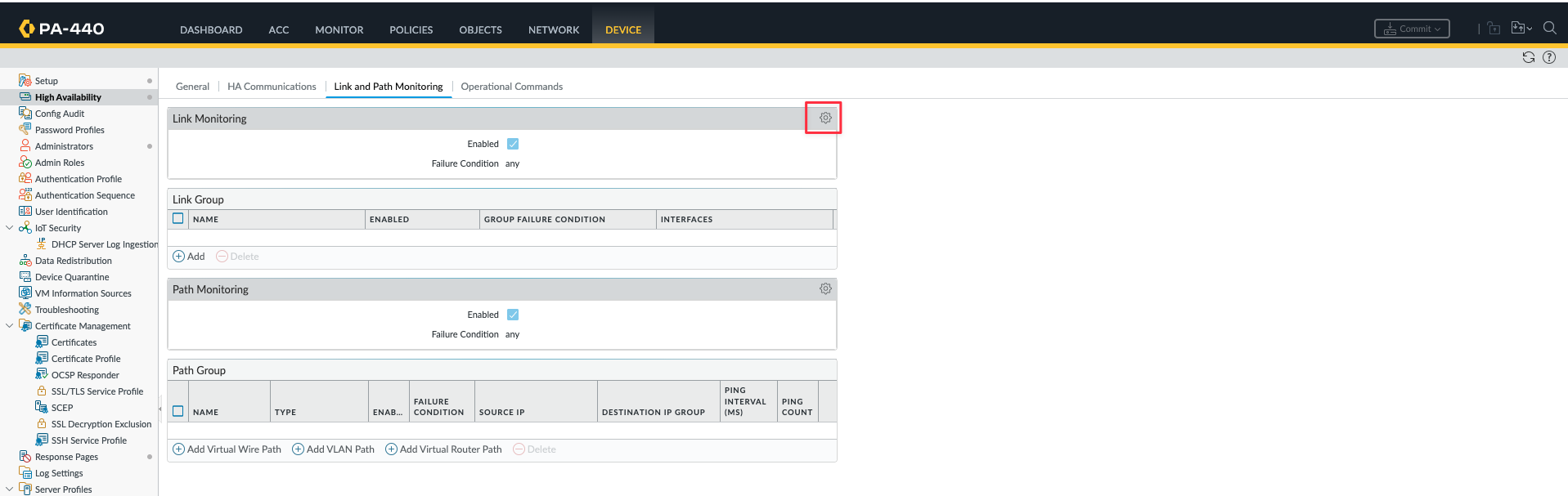

設定監控介面群組是否異常，若異常的話就執行切換
| 編號 | 欄位名稱 | 欄位描述 |
|---|---|---|
| 1 | Enable | 是否啟用Link Monitoring |
| 2 | Faliure Condition | 選擇Any代表任一個設定的介面群組異常時就切換，選擇All代表要所有設定的介面群組異常時才切換 |

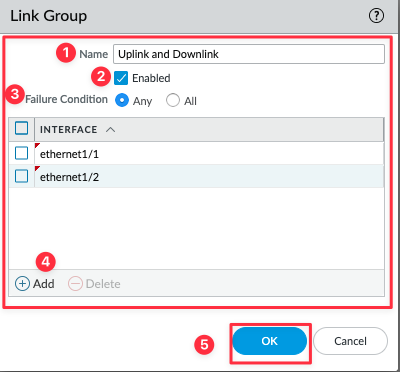

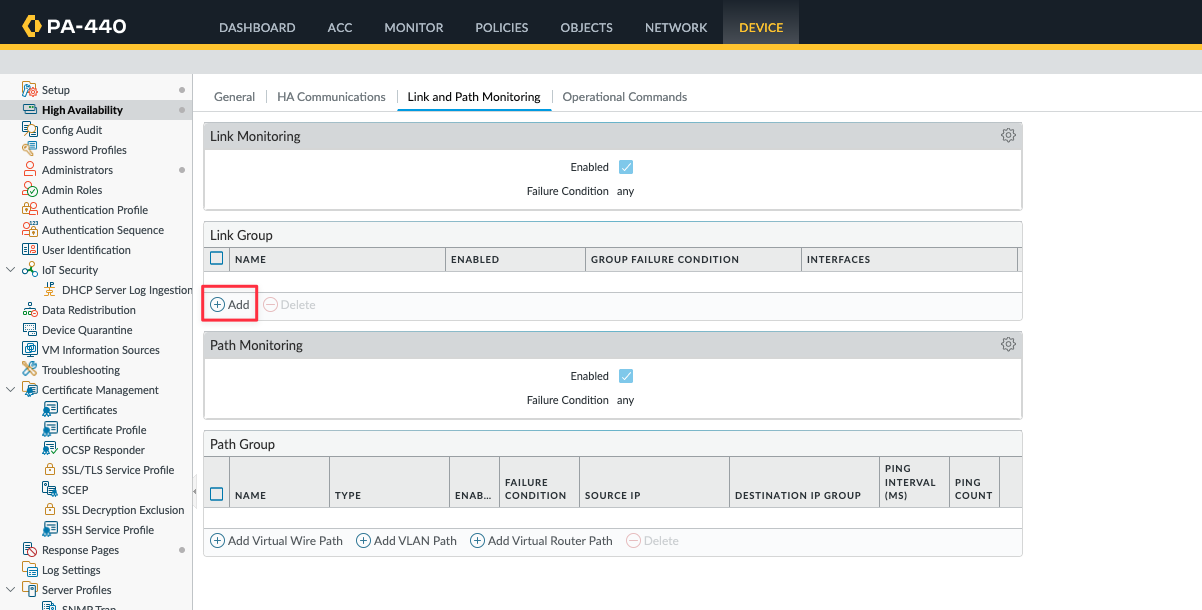

一個或多個介面可以組成一個介面群組，針對群組內的介面可以選擇所有介面down才判定為異常或單一介面down就判斷為異常
| 編號 | 欄位名稱 | 欄位描述 |
|---|---|---|
| 1 | Name | 介面群組名稱 |
| 2 | Enable | 是否啟用 |
| 3 | Faliure Condition | 選擇Any代表任一個設定的介面down時就判定為異常，選擇All代表要所有設定的介面down時才判定為異常 |
| 4 | INTERFACE | 要監控的介面 |

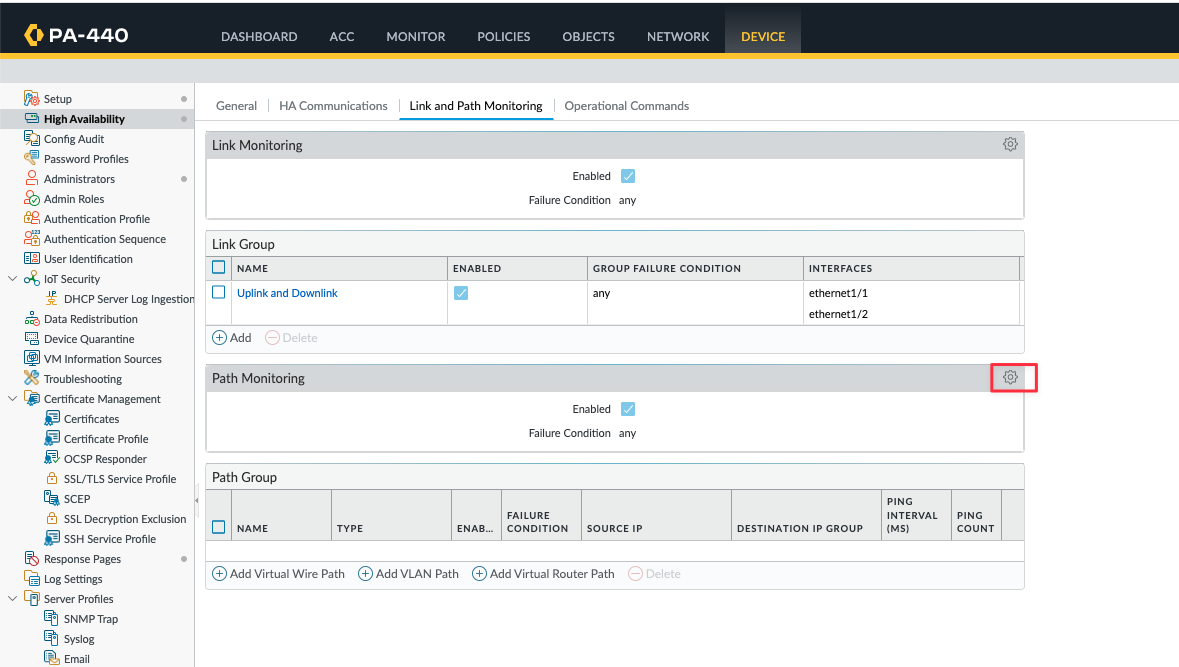

4.3.2. Path Monitoring#
設定監控路徑群組是否異常，若異常的話就執行切換
| 編號 | 欄位名稱 | 欄位描述 |
|---|---|---|
| 1 | Enable | 是否啟用Path Monitoring |
| 2 | Faliure Condition | 選擇Any代表任一個設定的路徑群組異常時就切換，選擇All代表要所有設定的路徑群組異常時才切換 |

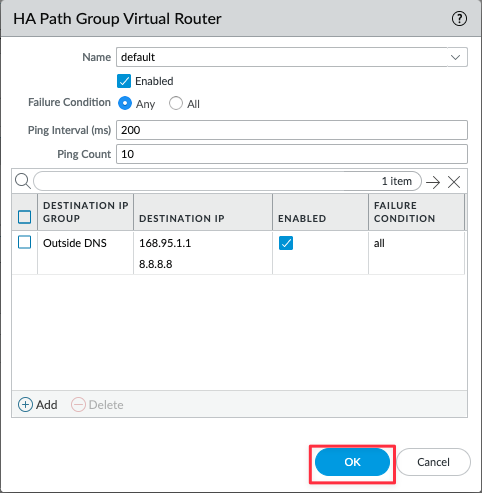

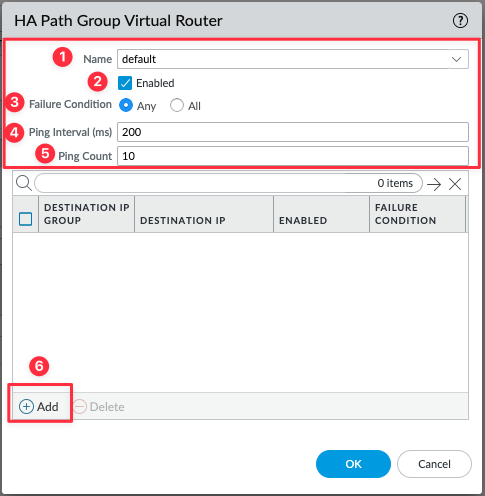

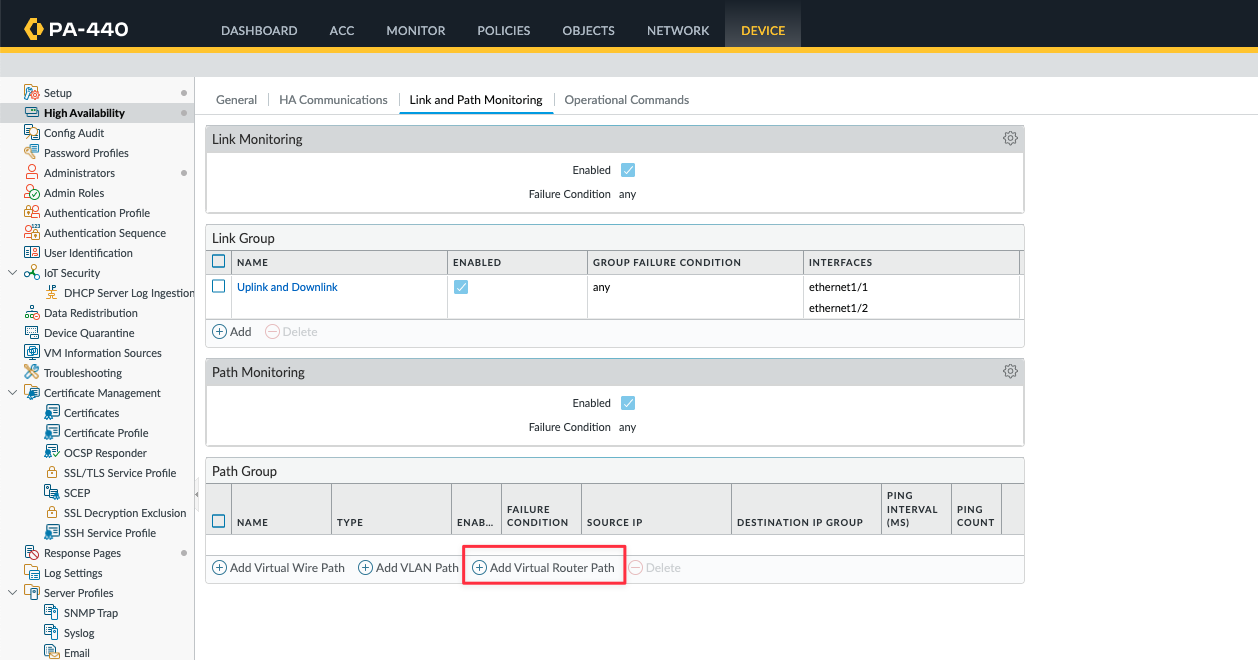

Path Group需依照部署架構新增不同的Group，要監控的路徑是位於Virtual Wire介面者就選擇Add Virtual Wire Path、位於VLAN介面的就選擇Add VLAN Path，若是路由可到達者則選擇Virtual Router Path，其中Virtual Wire及VLAN在新增時需設定來源IP，此IP是用來執行Ping的IP且只需要在此設定不需在其他地方額外設定，IP只要是同網段的都可以
| 編號 | 欄位名稱 | 欄位描述 |
|---|---|---|
| 1 | Name | 選擇要使用的Virtual Router |
| 2 | Enable | 是否啟用 |
| 3 | Faliure Condition | 選擇Any代表任一個設定的Destination IP Group異常時就判定為異常，選擇All代表要所有設定的Destination IP Group異常時才判定為異常 |
| 4 | Ping Interval | 設定多久Ping一次 |
| 5 | Ping Count | 沒有收到回覆幾次就判定為異常 |

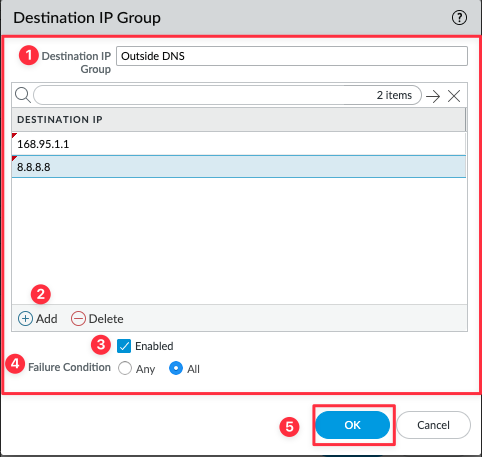

| 6 | Destination IP Group | 要測試的IP Group |
| 編號 | 欄位名稱 | 欄位描述 |
|---|---|---|
| 1 | Destination IP Group | Destination IP Group名稱 |
| 2 | Destination IP | 要監控的IP |
| 3 | Enable | 是否啟用 |
| 4 | Faliure Condition | 選擇Any代表任一個設定的IP異常時就判定異常，選擇All代表要所有設定的IP異常時才判定異常 |

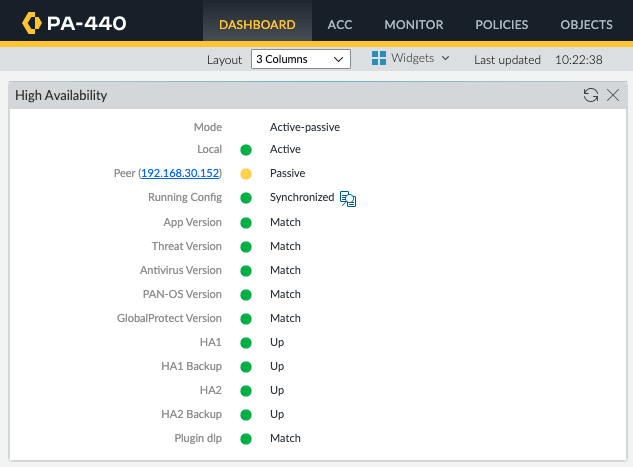

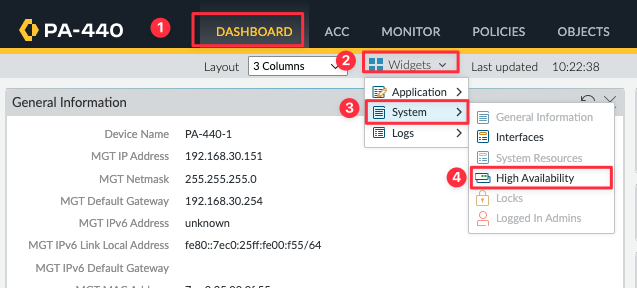

5. HA狀態監控#

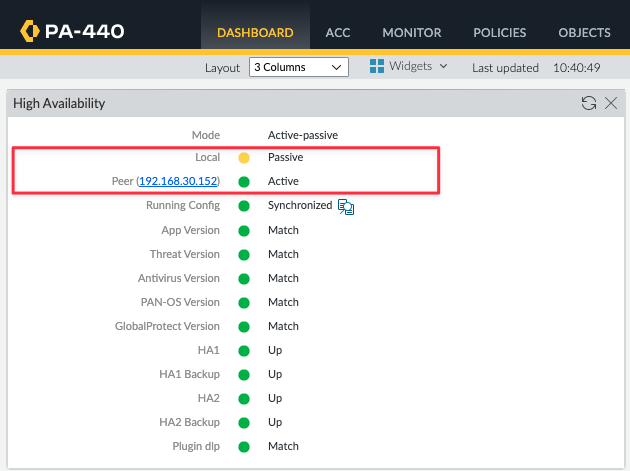

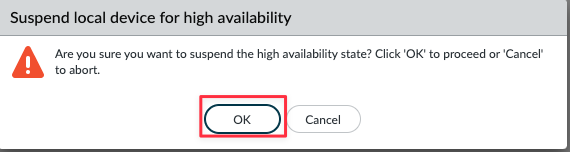

6. 手動切換#

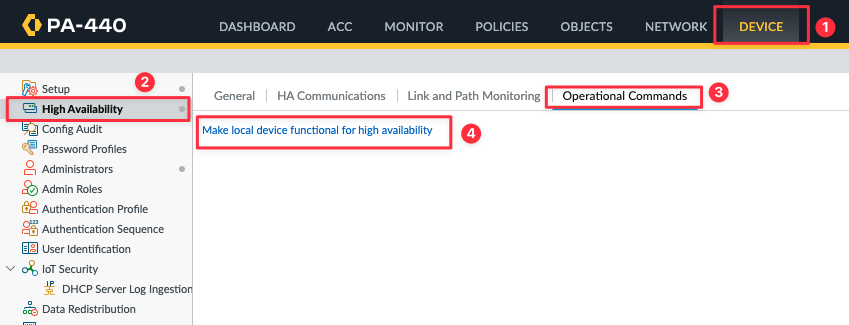

要手動切換Active Passive方式就是將Active Firwall HA功能暫停此時就會觸發HA Failover，待確定切換過去後且網路狀態都正常再將原本Active Firewall HA功能恢復作用
